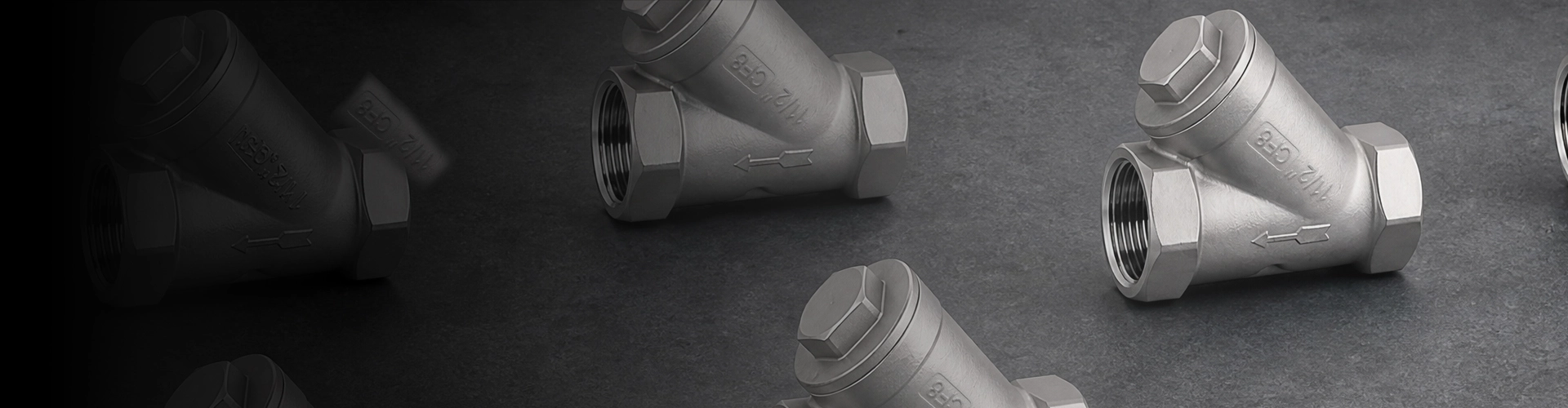

Y Kurnad
Professionaalne Y-sõelade tootja vastupidavate tööstuslike filtrisüsteemide jaoks
Shangtai Y Kurnadon mõeldud tahkete osakeste ja prahi eemaldamiseks torujuhtmest enne, kui need jõuavad pumpade, juhtventiilide, arvestite, soojusvahetite ja muude allavooluseadmeteni. Y-kujuline korpus pakub eemaldatava ekraaniga kompaktset filtreerimisseadet, mis muudab need kurnad sobivaks torusüsteemide jaoks, kus on vaja seadmete kaitset ja mugavat ekraanihooldust.
Y-tüüpi kurnasid saab kasutada vee, õli, gaasi, auru ja muude ühilduvate tööstuslike vahenditega, sõltuvalt valitud korpusest, ekraanist ja tihendusmaterjalidest. Saadaolevaid konfiguratsioone saab määrata vastavalt torujuhtme suurusele, rõhu nimiväärtusele, voolusuunale, filtreerimisnõuetele, ühendusstandardile ja paigaldustingimustele.
Tööstusliku torujuhtme kaitse
Shangtai tarnib Y-tüüpi torusõelu seadmete kaitsmiseks ja tahkete osakeste filtreerimiseks. Esitage oma torujuhtme suurus, keskkond, rõhk, temperatuur, ühenduse tüüp ja nõutav filtreerimistase konfiguratsiooni ja pakkumise toetamiseks.
Shangtai tarnib Y-tüüpi torusõelu seadmete kaitsmiseks ja tahkete osakeste filtreerimiseks. Esitage oma torujuhtme suurus, keskkond, rõhk, temperatuur, ühenduse tüüp ja nõutav filtreerimistase konfiguratsiooni ja pakkumise toetamiseks.
Kuidas Y-sõel kaitseb allavoolu seadmeid
Kurna sõel püüab kinni torujuhtme keskkonnas kantavad tahked osakesed, võimaldades samal ajal vedelikul edasi liikuda läbi peamise voolukanali. See aitab vähendada prahi sattumise ohtu tundlikesse allavoolukomponentidesse ning toetab pumpade, juhtventiilide, arvestite, soojusvahetite ja sarnaste seadmete stabiilsemat tööd.
Erinevalt peeneks või spetsiaalseks eraldamiseks mõeldud filtrist kasutatakse torujuhtme kurna tavaliselt suuremate tahkete osakeste ja paigalduspoolse prahi mehaaniliseks eemaldamiseks. Sobiv ekraaniava tuleks valida vastavalt nõutavale kaitsetasemele ja süsteemi lubatud rõhulangusele.
Y-tüüpi korpus ja eemaldatav ekraan
Iseloomulik Y-kujuline korpus asetab filtreerimisekraani põhivoolutee suhtes nurga all. See konfiguratsioon tagab paljude tööstuslike torustike süsteemide kompaktse paigutuse, võimaldades samal ajal ekraani kontrollimiseks ja puhastamiseks eemaldada.
Olenevalt konstruktsioonist võib paigaldada ka äravoolu- või läbipuhumisühenduse, mis aitab eemaldada kogunenud prahti ilma torustikku täielikult lahti võtmata. Tegelik konfiguratsioon tuleb kinnitada vastavalt klapi või kurna mudelile, paigalduskorraldusele ja projekti nõuetele.
Ekraani puhastamine on osa sõela hooldusest
Kui ekraanile koguneb praht, võib voolutakistus suureneda. Regulaarne ülevaatus ja puhastamine aitavad säilitada nõutavat vooluvõimsust ja hoida rõhukadu süsteemi jaoks vastuvõetavas vahemikus.
Kui ekraanile koguneb praht, võib voolutakistus suureneda. Regulaarne ülevaatus ja puhastamine aitavad säilitada nõutavat vooluvõimsust ja hoida rõhukadu süsteemi jaoks vastuvõetavas vahemikus.
Ekraani võrgu ja perforatsiooni valik
Sõela ava on Y-tüüpi kurna valimisel üks olulisemaid parameetreid. Väiksem ava võib tagada peenemate osakeste kinnipidamise, kuid see võib ka suurendada rõhulangust ja nõuda sagedasemat puhastamist, kui torujuhe sisaldab palju prahti.
Valimisel tuleks arvesse võtta eemaldatavate osakeste suurust, keskmist viskoossust, voolukiirust, lubatud rõhukadu ja allavoolu seadmete tundlikkust. Shangtai saab need parameetrid üle vaadata, kui kinnitab sobiva ekraani konfiguratsiooni.
| Valikutegur | Miks see on oluline |
|---|---|
| Osakeste suurus | Määrab prahi eemaldamiseks vajaliku ekraaniava |
| Voolukiirus | Mõjutab voolukiirust ja rõhukadu läbi ekraani |
| Keskmine viskoossus | Mõjutab voolutakistust ja filtreerimise jõudlust |
| Allavoolu seadmed | Määrab tahkete osakeste kaitse vajaliku taseme |
| Puhastamise sagedus | Aitab otsustada, kas käsitsi puhastamine või äravoolu-/puhumiskorraldus on sobiv |
Rõhulangus ja vooluvõimsus
Mis tahes kurn põhjustab teatud rõhukadu, kuna keskkond läbib sõela. Rõhulangus võib suureneda, kui osakesed kogunevad filtreerimiselemendile. Sel põhjusel tuleks Y-sõela valimisel arvestada nõutava voolukiiruse, toru suuruse, sõela pindala, sõela avause ja lubatud diferentsiaalrõhuga.
Regulaarne puhastamine on oluline, kui torustik kannab märkimisväärsel hulgal prahti. Sobivates süsteemides saab kasutada manomeetrit või diferentsiaalrõhu indikaatoreid, mis aitavad kindlaks teha, millal ekraan vajab kontrolli või puhastamist.
Paigaldussuund ja voolu suund
Õige paigaldamine on osakeste tõhusa kogumise ja mugava hoolduse jaoks oluline. Kurna korpusel olev voolunool peaks ühtima torujuhtme tegeliku voolusuunaga. Ekraanikamber tuleks samuti paigutada vastavalt konkreetsele mudelile ja keskkonnale, et kogutud praht jääks määratud kambrisse.
Paljusid Y-tüüpi konstruktsioone saab paigaldada horisontaalsetesse torujuhtmetesse, samas kui teatud konfiguratsioone saab kasutada ka vertikaalsetes torustikes, kui voolu suund ja ekraani suund on sobivad. Paigaldusnõuded tuleb kinnitada enne kurna paigaldamist süsteemi.
Auru või muude eriteenuste puhul võib paigaldussuund nõuda täiendavat tähelepanu, et hallata kondensaadi, äravoolu ja hooldusjuurdepääsu. Järgige alati kehtivaid tootedokumentatsiooni ja projekti torustiku nõudeid.
Kere ja ekraani materjalid
Materjali valik peaks põhinema torujuhtme keskkonnal, rõhul, temperatuuril ja korrosioonitingimustel. Levinud kerematerjalide hulka kuuluvad süsinikteras, roostevaba teras, malm, kõrgtugev malm ja legeerteras. Vastavalt teeninduskeskkonnale võib ekraani jaoks valida roostevaba terase ja muud korrosioonikindlad materjalid.
Söövitavate või kõrgema temperatuuriga kandjate puhul tuleks kontrollida nii korpuse kui ka sisemise ekraani materjalide ühilduvust. Tihendusmaterjalid tuleks valida ka vastavalt töötemperatuurile ja keskkonnale.
Tööstustorustiku lõppühendused
Shangtai Y-tüüpi kurnasid saab konfigureerida erinevate otsaühendusvõimalustega vastavalt torujuhtme konstruktsioonile ja kehtivatele standarditele. Levinud konfiguratsioonid hõlmavad ääriku-, keerme-, põkk- ja pesa-keevisühendusi.
Ühenduse valimisel võtke arvesse torujuhtme standardit, nimisuurust, rõhku, paigaldusviisi, vaba ruumi ja hooldusnõudeid. Kurna ühenduse sobitamine olemasoleva torustikuga aitab lihtsustada paigaldamist ja edaspidist asendamist.
Tooterakendused
Y-sõelad paigaldatakse tavaliselt seadmest ülesvoolu, mida võivad mõjutada tahked osakesed või paigalduspraht. Tüüpilised rakendused hõlmavad järgmist:
- Nafta- ja gaasijuhtmesüsteemid
- Naftakeemia ja keemiline töötlemine
- Veepuhastus- ja veevarustussüsteemid
- Elektritootmis- ja kommunaaltorustik
- HVAC ja jahutusvee süsteemid
- Mere- ja laevatorustik
- Tööstusprotsesside torujuhtmed
- Pumba ja juhtventiili kaitse
- Soojusvaheti ja arvesti kaitse
Sobiv kurna konfiguratsioon sõltub keskkonnast, töötingimustest, filtreerimisnõuetest ja kohaldatavast torustiku standardist. Spetsiaalsete vedelike või tõsise hoolduse korral tuleks tehnilised parameetrid enne valikut üle vaadata.
Tootmine, ülevaatus ja kvaliteedikontroll
Shangtai kontrollib peamisi tootmis- ja kontrollinõudeid vastavalt kehtivatele tootespetsifikatsioonidele. Materjali valikut, kere mõõtmeid, ekraani konfiguratsiooni, ühenduste mõõtmeid, tihenduskomponente ja rõhuga seotud nõudeid saab üle vaadata tootmise ja kvaliteedikontrolli käigus.
Shangtai tegutseb ISO 9001 kvaliteedijuhtimissüsteemi alusel ja pakub tooteid koos kohaldatava CE- ja EAC-sertifikaadiga. Kui projekt seda nõuab, saab asjakohaseid standardeid ja kontrollinõudeid, nagu API 6D ja API 598, üle vaadata vastavalt konkreetsele toote- ja tellimuse dokumentatsioonile.
Projekti dokumentatsioon ja ülevaatus
Tööstusprojektide puhul saab Shangtai enne tootmist ja tarnimist läbi vaadata nõutavad materjalispetsifikatsioonid, rõhuklassid, ühendusstandardid, kontrollinõuded, joonised ja kohaldatavad dokumendid.
Tööstusprojektide puhul saab Shangtai enne tootmist ja tarnimist läbi vaadata nõutavad materjalispetsifikatsioonid, rõhuklassid, ühendusstandardid, kontrollinõuded, joonised ja kohaldatavad dokumendid.
Kuidas valida õige Y-tüüpi kurn
Enne hinnapakkumise küsimist koostage järgmine teave:
- Toru või kurna nimisuurus
- Rõhu reiting
- Töökeskkond
- Töötemperatuur
- Nõutav ekraani võrgusilma või perforatsiooni suurus
- Kere ja ekraani materjal
- Ühenduse tüüp
- Torujuhtme paigaldamise suund
- Nõutav voolukiirus
- Kogus ja projekti nõuded
- Joonised, spetsifikatsioonid või tehnilised dokumendid, kui need on olemas
Kui kurn on ette nähtud konkreetse pumba, juhtventiili, arvesti või soojusvaheti kaitsmiseks, võib seadme teabe ja nõutava filtreerimistaseme esitamine aidata määrata sobiva konfiguratsiooni.
Korduma kippuvad küsimused
Millised on torujuhtme kurnade levinumad tüübid?
Levinud konstruktsioonide hulka kuuluvad Y-tüüpi, korv-, T-tüüpi, dupleks- ja ajutised koonussõelad. Y-tüüpi konfiguratsiooni kaalutakse sageli siis, kui on vaja kompaktset sisseehitatud paigutust ja eemaldatavat ekraani. Lõplik valik sõltub torujuhtme paigutusest, vooluvõimsusest, hoolduse juurdepääsust ja filtreerimisnõuetest.
Kuidas valida õiget ekraanisilma või perforatsiooni suurust?
Valik sõltub eemaldatavate osakeste suurusest, keskmisest viskoossusest, voolukiirusest, lubatud rõhulangusest ja allavoolu seadmete tundlikkusest. Peenem ekraan ei ole alati sobiv valik, kuna see võib suurendada rõhukadu ja puhastamise sagedust.
Kas Y-tüüpi kurna saab paigaldada vertikaalselt?
Mõned konfiguratsioonid saab paigaldada vertikaalsetesse torujuhtmetesse, kui voolu suund ja ekraani suund on sobivad. Paigaldamisel tuleb järgida voolunoolt, toote juhiseid ning konkreetse keskkonna ja torujuhtme paigutuse nõudeid.
Kui tihti tuleb sõela sõela puhastada?
Puhastussagedus sõltub torujuhtmes oleva prahi hulgast ja tüübist. Manomeetri või diferentsiaalrõhu indikaator võib aidata tuvastada kasvavat takistust ja määrata, millal on vaja ekraani ülevaatust või puhastamist.
Kas Y-sõelad vähendavad torujuhtme rõhku?
Jah. Mis tahes kurn tekitab teatud rõhulanguse, kui keskkond läbib ekraani. Õige suurus, sobiv ekraani valik, piisav vooluala ja regulaarne puhastamine aitavad hoida rõhukadu süsteemi vastuvõetavas vahemikus.
Millised materjalid on saadaval?
Levinud kerematerjalide hulka kuuluvad süsinikteras, roostevaba teras, malm, kõrgtugev malm ja legeerteras. Ekraani materjalid on sageli roostevaba teras või muud korrosioonikindlad sulamid. Sobiv materjal sõltub keskkonnast, rõhust, temperatuurist ja korrosioonitingimustest.
Milliseid otsaühendusi saab tarnida?
Levinud valikuvõimalused hõlmavad ääriku-, keerme-, põkk- ja pesa-keevisühendusi. Nõutav ühendus peab vastama torujuhtme standardile, nimisuurusele, rõhumäärale ja paigaldusnõuetele.
Millist teavet on hinnapakkumise tegemiseks vaja?
Esitage suurus, surveaste, kurna tüüp, korpuse materjal, sõela või perforatsiooni suurus, töökeskkond, temperatuur, ühenduse tüüp, paigaldusasend, voolukiirus ja kogus. Joonised või projekti spetsifikatsioonid on kasulikud ka siis, kui tegemist on konkreetse konfiguratsiooni- või kontrollinõudega.
Kas vajate oma torujuhtme jaoks Y-tüüpi kurna?
Tehnilise kinnituse ja hinnapakkumise saamiseks saatke Shangtai oma toru suurus, keskkond, rõhk, temperatuur, ühenduse tüüp, filtreerimisnõue ja kogus.
Tehnilise kinnituse ja hinnapakkumise saamiseks saatke Shangtai oma toru suurus, keskkond, rõhk, temperatuur, ühenduse tüüp, filtreerimisnõue ja kogus.
Saada päringvõiVõtke ühendust Shangtai Valve'igaabi saamiseks Y-tüüpi kurna valiku, tehniliste kirjelduste, projekti nõuete ja hinnapakkumise osas.
- View as

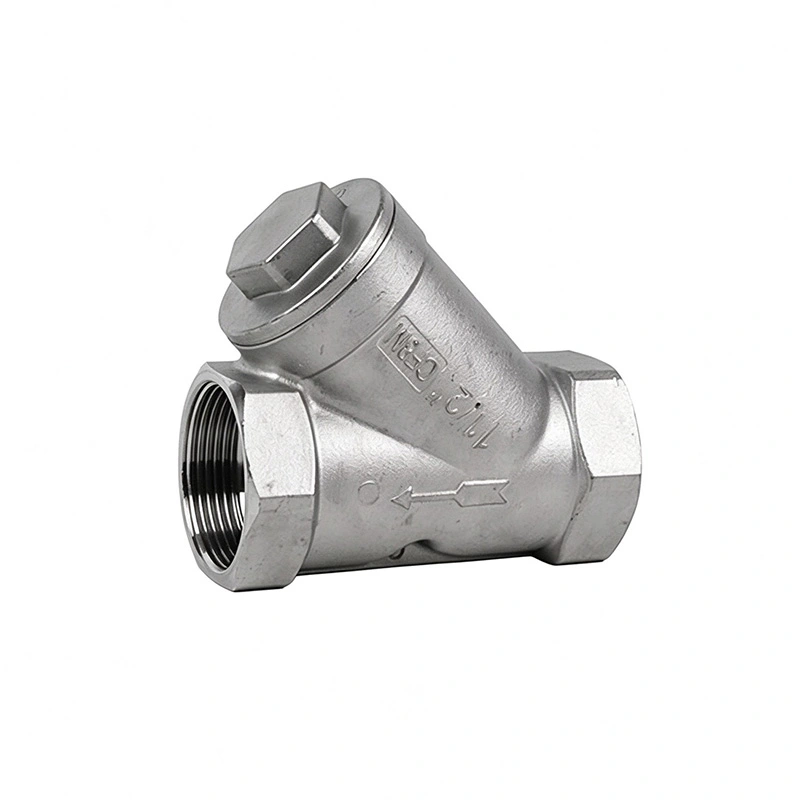

Roostevabast terasest Y-sõel
Shangtai roostevabast terasest Y-sõelad eemaldavad tõhusalt torujuhtmetest tahked lisandid, et kaitsta pumpasid, ventiile ja seadmeid. Kompaktse struktuuri, suure filtreerimisala ja madala rõhulangusega need sobivad vee-, õli- ja gaasisüsteemidega. Range kvaliteedikontrolli ja ekspordipakendiga otsese tehasena pakume vastupidavaid tööstuslikke filtreerimislahendusi.
Shangtai Valve on professionaalne Y Kurnad tootja ja tarnija Hiinas. Tere tulemast importima kvaliteetseid tooteid meie tehasest siia.
