Shangtai tagasilöögiklapid on loodud selleks, et võimaldada vedelikul ühes suunas voolata, vältides samal ajal automaatselt vastupidist voolu, kui voolusuund muutub. Erinevalt käsitsi juhitavatest isolatsiooniventiilidest reageerivad need isetoimivad ventiilid torujuhtme rõhu- ja voolutingimustele ilma välist täiturmehhanismi vajamata.

Tavaliselt paigaldatakse need pumpadest, kompressoritest ja muudest protsessiseadmetest allavoolu, et vähendada tagasivoolu ohtu ja kaitsta ühendatud torusüsteeme. Shangtai tarnib erinevaid klapikonstruktsioone veepuhastuse, nafta ja gaasi, keemiatöötlemise, naftakeemia tehaste, elektritootmise, HVAC ja üldiste tööstuslike rakenduste jaoks.

Tööstuslik tagasilöögiklapp

Shangtai toetab klapi valikut vastavalt toru suurusele, rõhuklassile, keskkonnale, temperatuurile, voolusuunale, paigaldusasendile, ühenduse tüübile ja nõutavatele reageerimisomadustele. Tehniliseks kinnituseks ja hinnapakkumiseks saatke oma kasutustingimused.

Tootetüübid torujuhtmete erinevate tingimuste jaoks

Sulgemismehhanismil on otsene mõju avanemisreaktsioonile, rõhukadudele, paigaldusnõuetele ja takistusele vastupidisele voolule. Sobiva konstruktsiooni valimine eeldab torujuhtme vooluomaduste ja kaitstavate seadmete arvestamist.

Pööravad tagasilöögiklapid

Hingedega ketas avaneb edasivoolu all ja naaseb istme poole, kui vool tagurdab. Kiigekonstruktsioone kasutatakse tavaliselt vee-, kommunaal- ja tööstustorustikes, kus on olemas sobivad voolutingimused.

Tõstke tagasilöögiklapid

Sulgurelement liigub istmelt vertikaalselt vastuseks voolusurvele. Seda konstruktsiooni võib kaaluda rakenduste puhul, mis nõuavad ketta kontrollitud liikumist ja sobivaid paigaldustingimusi.

Kolvi tagasilöögiklapid

Kolvitüüpi konstruktsioonis kasutatakse edasi- ja tagasivoolu juhtimiseks juhitavat kolvi või ketast. Seda saab valida protsessisüsteemide jaoks, kus on vaja stabiilset sulgemiskäitumist ja juhitud liikumist.

Palli tagasilöögiklapid

Pall liigub vastavalt vedeliku suunale ja rõhule. Neid klappe kasutatakse valitud vedeliku- ja kommunaalrakendustes, kus sobib kompaktne isetoimiv sulgemismehhanism.

Kahe plaadiga kontrollventiilid

Topeltplaadid avanevad edasivoolu all ja sulguvad, kui vool pöördub tagasi. Nende kompaktne vahvlilaadne konstruktsioon võib aidata vähendada paigaldusruumi sobivates torujuhtmesüsteemides.

Aksiaalvoolu kontrollventiilid

Aksiaalse voolu konstruktsioonid juhivad sulgurelementi piki torujuhtme telge ja neid saab arvesse võtta, kui on vaja kiiret reageerimist, kompaktset paigaldust ja kontrollitud vooluomadusi.

Pumpade ja protsessiseadmete tagasivoolu vältimine

Pöördvool võib tekkida siis, kui pump seiskub, rõhutingimused muutuvad või vedelik liigub torusüsteemi ühendatud osade vahel. Õigesti valitud tagasilöögiklapp võib automaatselt sulguda, kui ülesvoolu ja allavoolu survesuhe muutub, aidates piirata vastupidist voolu.

Paigaldamine on eriti oluline pumba väljalasketorude ümber. Klapi tüüp, sulgemisomadused, kaugus pumba väljalaskeavast ja läheduses olevad põlved või liitmikud võivad mõjutada süsteemi käitumist. Rõhu tõusule tundlike rakenduste puhul tuleks ventiili valimisel hinnata sulgemisreaktsiooni ja veehaamri potentsiaali.

Peamised valikutegurid:Keskmine, nimisuurus, rõhuklass, töötemperatuur, voolukiirus, voolusuund, paigaldusasend, lubatud rõhukadu, pragunemise rõhk, sulgemisomadused ja ühenduse tüüp.

Pragunemise rõhu ja voolu nõuded

Pragunemisrõhk viitab minimaalsele diferentsiaalrõhule, mis on vajalik sulgurelemendi pesast eemale viimiseks ja voolu alandamiseks. See parameeter muutub eriti oluliseks madala rõhu, gravitatsioonivoolu ja väikese kiirusega süsteemides.

Ülemäärase avanemistakistusega ventiil võib tekitada soovimatu rõhukadu või piirata voolu piiratud olemasoleva rõhuga süsteemis. Seevastu sulgemisomadused peavad olema rakenduse jaoks sobivad, et vähendada ebastabiilse töö või vastupidise vooluga seotud rõhutõusu ohtu.

Konfiguratsiooni taotlemisel võib normaalse ja minimaalse voolukiiruse, töörõhu ja olemasoleva diferentsiaalrõhu määramine aidata määrata sobiva sisekujunduse.

Materjalid vee, protsesside ja tööstusteenuste jaoks

Materjali valik peaks põhinema töökeskkonnal, temperatuuril, rõhul, korrosioonitingimustel ja kohaldatavatel projektinõuetel. Sõltuvalt klapi konstruktsioonist saab erinevate tööstusteenuste jaoks määrata korpuse ja sisemiste komponentide materjalid.

Süsinikteras

Kasutatakse sobivate õli-, gaasi-, vee-, auru- ja tööstuslike protsesside jaoks, kus süsinikteras ühildub töökeskkonnaga.

Roostevaba teras

Valitud rakenduste jaoks, kus on vaja paremat korrosioonikindlust. Sobiv klass tuleks määrata vastavalt vedelikule ja temperatuurile.

Istmed ja tihendusmaterjalid

Iste, tihend ja tihendusmaterjalid tuleks valida vastavalt vedeliku ühilduvusele, rõhule, temperatuurile ja nõutavale väljalülitusvõimele.

Sisemised komponendid

Ketas, hinged, vedru, kolb, kuul ja muud sisemised komponendid tuleks täpsustada vastavalt ventiili konstruktsioonile ja töötingimustele.

Lõpetage ühendused ja paigaldussuund

Saadaolevad ühenduskonfiguratsioonid võivad hõlmata ääriku-, vahvli-, kõrva-, põkk-keevitus-, pesa-keevisõmblus-, keermestatud ja muid projektiga ette nähtud otste. Valitud ühendus peab vastama torujuhtme mõõtmetele, rõhuklassile, paigaldusmeetodile ja kehtivale ühendusstandardile.

Mitte iga disain ei sobi iga paigaldussuuna jaoks. Mõned mudelid võivad töötada horisontaalsetes ja vertikaalsetes torustikes, samas kui teised nõuavad kindlat voolusuunda või paigaldusasendit. Enne kasutuselevõttu kontrollige alati ventiili voolunoolt ja tootja paigaldusnõudeid.

Vertikaalsete paigalduste puhul võivad vedeliku voolu suund ja sulgurelemendi kaal või vedru omadused mõjutada avanemist ja sulgemist. Neid tegureid tuleks ventiili konstruktsiooni valimisel arvesse võtta.

Vähendab müra, vibratsiooni ja veehaamer

Kui sulgurelement korduvalt avaneb ja sulgub ebastabiilsetes voolutingimustes, võib tekkida müra või vibratsioon. Sellele käitumisele võivad kaasa aidata vale suurus, madal või kõikuv voolukiirus, turbulents, praht ja sobimatu paigaldus pumpade või põlvede lähedal.

Veehaamer on veel üks oluline kaalutlus süsteemides, kus vedeliku kiirus muutub kiiresti. Klapi sulgemise omadusi, torujuhtme paigutust, pumba tööd ja süsteemi mahtu tuleks hinnata koos, selle asemel, et valida klapp ainult toru nimisuuruse järgi.

Pumba väljalaskeava ja kiire vooluga rakendustele

Esitage pumba voolukiirus, tühjendusrõhk, toru suurus, vedeliku omadused, paigaldusasend ja kõik teadaolevad veehaamri või vibratsiooniga seotud probleemid. See teave aitab Shangtai hinnata klapi sobivat konstruktsiooni ja sulgemisomadusi.

Rakendused tööstuslikes torusüsteemides

Neid isetoimivaid ventiile kasutatakse kõikjal, kus vastupidine vool võib mõjutada seadmete tööd, protsessi stabiilsust või torujuhtme jõudlust. Sobiv konstruktsioon sõltub keskkonnast, voolutingimustest, rõhust, temperatuurist ja paigalduskorraldusest.

Pumba väljalasketorud

Paigaldatud pumpadest allavoolu, et vältida tagasivoolu, kui pump seiskub või süsteemi rõhk muutub.

Nafta- ja gaasisüsteemid

Kasutatakse valitud tootmis-, ülekande-, protsessi- ja kommunaaltorustikes, kus on vaja ühesuunalist voolujuhtimist.

Veetöötlus

Kasutatakse veevarustus-, puhastus-, pumpamis- ja reoveesüsteemides torustiku tagasivoolu vältimiseks.

Keemia ja naftakeemia

Materjali ja tihendi konfiguratsioone saab valida vastavalt keemilisele keskkonnale, rõhule, temperatuurile ja korrosioonitingimustele.

Elektritootmine

Kasutatakse sobivates vee-, auru-, jahutus- ja abisüsteemides, kus on nõutav tagasivoolukaitse.

HVAC ja kommunaalteenused

Valitakse sobivate jahutusvee-, küttevee-, pumba- ja kommunaaltorustike jaoks vastavalt kasutustingimustele.

Tootmine ja ülevaatus

Shangtai haldab tootmist, kontrolli ja tarnimist vastavalt klapi konfiguratsioonile ja rakenduse nõuetele. Kvaliteedikontroll võib hõlmata mõõtmete kontrollimist, materjali kontrollimist, rõhu testimist, tihendamist, töökontrolle ja muid kohaldatavaid kontrolliprotseduure.

Shangtai ventiilid on ISO 9001, CE ja EAC sertifitseeritud. Valitud tooteid saab ka toota ja testida vastavalt kehtivatele rahvusvahelistele standarditele, sealhulgas API 6D ja API 598, kui projekt seda nõuab.

Projekti dokumentatsioon:Tehniliste projektide puhul täpsustage päringu esitamisel kehtivad projekteerimis- ja katsestandardid, rõhuklass, materjalinõuded, ühendusstandard, kontrollinõuded ja sertifitseerimisdokumendid.

Kuidas määrata õige tagasilöögiklapp

Klapi valimine peaks algama töötingimustest, mitte ainult toru läbimõõdust. Sööde, voolukiirus, rõhk, temperatuur, paigaldussuund, lubatud rõhukadu ja nõutav reaktsioon vastupidisele voolule mõjutavad kõik klapi sobivat konstruktsiooni.

Pumba- ja kompressorisüsteemide puhul esitage normaalsed ja maksimaalsed voolukiirused, töörõhk, toru suurus, seadme tüüp ja kõik teadaolevad rõhutõusu või veehaamri tingimused. Madalsurvesüsteemide puhul on eriti kasulikud valikuparameetrid pragunemisrõhk ja minimaalne töövool.

Samuti saate esitada torujuhtmete joonised, ventiilide graafikud, seadmete andmelehed või olemasolevad klapi spetsifikatsioonid. Shangtai saab enne konfiguratsiooni ja pakkumise koostamist olemasoleva teabe üle vaadata. Teiste tööstuslike klapitoodete jaoks külastage veebilehteShangtai klapi tootevalik.

Korduma kippuvad küsimused

Millised on levinumad tüübid?

LevinudKontrollventiilidtüüpide hulka kuuluvad kiik-, tõste-, kolb-, kuul-, kaheplaadi- ja aksiaalvoolu konstruktsioonid. Igal konstruktsioonil on erinevad voolu-, sulgemis-, rõhukadu- ja paigaldusomadused.

Kuidas valida õiget tüüpi?

Valik sõltub töökeskkonnast, toru suurusest, rõhu nimiväärtusest, temperatuurist, voolukiirusest, paigaldusasendist, lubatud rõhukaost, pragunemisrõhust ja nõutavast sulgemisreaktsioonist.

Kas neid klappe saab paigaldada vertikaalselt?

Mõnda kujundust saab paigaldada vertikaalselt, teised nõuavad kindlat orientatsiooni. Järgige alati voolunoolt, paigaldusjuhiseid ja projekti torustiku nõudeid.

Mis on pragunemise rõhk?

Pragunemisrõhk on minimaalne diferentsiaalrõhk, mis on vajalik sulgurelemendi pesast eemale viimiseks ja edasivoolu käivitamiseks. See on eriti oluline madalrõhu- ja gravitatsioonivoolusüsteemides.

Miks klapp müra teeb või vibreerib?

Võimalikud põhjused on vale suurus, ebastabiilne vool, madal voolukiirus, turbulents, veehaamer, sisemine praht või paigaldamine liiga lähedale pumpadele, põlvedele või muud vooluhäired.

Millised otsaühendused on saadaval?

Levinud valikuvõimalused hõlmavad ääriku-, vahvli-, kõrva-, põkk-keevitus-, pesa-keevis-, keermestatud ja muid projektiga ette nähtud ühendusi, olenevalt klapi konstruktsioonist ja torujuhtme nõuetest.

Millist hooldust on vaja?

Kontrollimine võib hõlmata sulgemiselementi, hingetihvti, vedru, istme pinda, tihendit ja sisemist puhtust. Kulunud või kahjustatud tihenduskomponendid tuleb vastavalt kasutustingimustele ja hooldusnõuetele välja vahetada.

Millist teavet on hinnapakkumise tegemiseks vaja?

Esitage klapi suurus, rõhuklass, ühenduse tüüp, ventiili konstruktsioon, materjal, töökeskkond, temperatuur, voolu suund, voolukiirus, paigaldusasend, kogus ja kõik nõutavad joonised või tehnilised dokumendid.

Kas vajate tagasivoolu kaitseks ventiili?

Tehnilise kinnituse ja hinnapakkumise saamiseks saatke Shangtai oma toru suurus, rõhk, keskkond, voolukiirus, paigaldusasend, ühendusstandard ja rakenduse üksikasjad.

Saada päring | Võtke ühendust Shangtaiga

View as

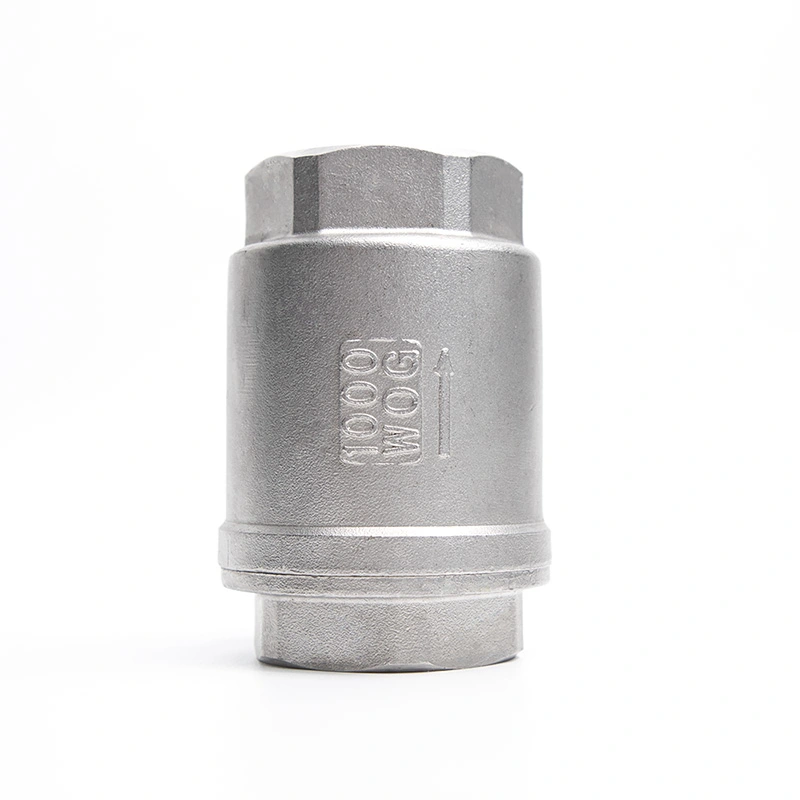

Roostevabast terasest vedru vertikaalne tagasilöögiklapp

Shangtai roostevabast terasest vedruga vertikaalne tagasilöögiklapp takistab tagasivoolu kiire vedruga sulgumise abil, minimeerides veehaamri. Kvaliteetsest roostevabast terasest valmistatud see tagab suurepärase korrosioonikindluse ja usaldusväärse tagasivoolu reguleerimise.

Vaata rohkem >> Saada päring >>

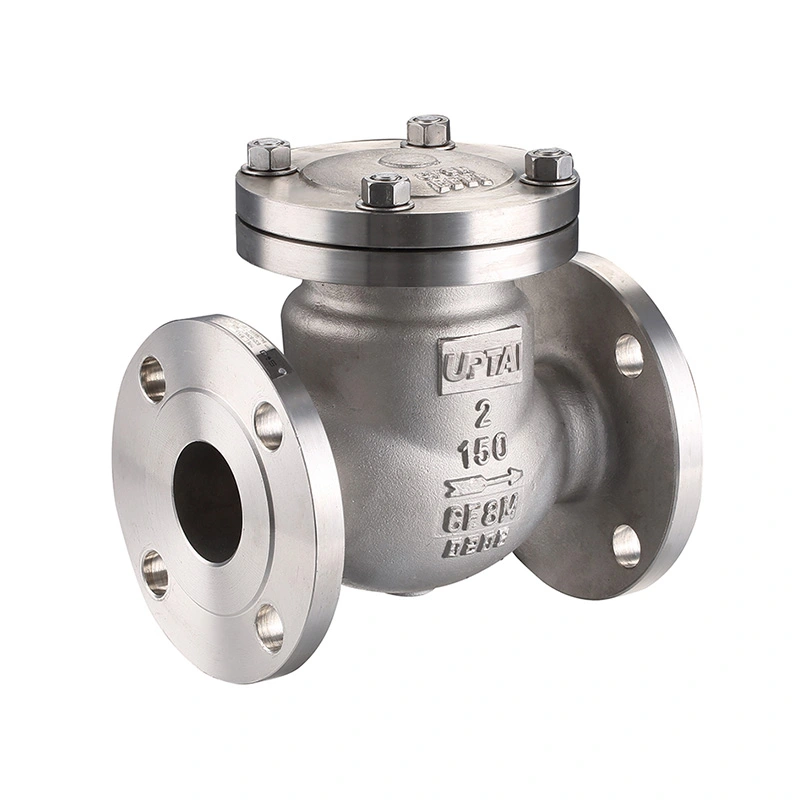

Pöördklapp ANSI klass 150
