Tööstuslike väravaventiilide tootja torujuhtmerakendustes usaldusväärse vooluhulga juhtimiseks

Shangtai väravaventiilid on mõeldud usaldusväärseks isoleerimiseks tööstuslikes torusüsteemides, kus klapp töötab tavaliselt täielikult avatud või täielikult suletud asendis. Värav liigub avamisel vertikaalselt vooluteest eemale, pakkudes otse läbipääsu, mis aitab vähendada voolutakistust normaalse töö ajal.

Shangtai toodab siibrilahendusi veevarustuse, reoveepuhastuse, nafta- ja gaasijuhtmete, keemilise töötlemise, elektritootmise, kaevandamise, HVAC ja üldiste tööstuslike kommunaalteenuste jaoks. Vastavalt torujuhtme keskkonnale ja kasutustingimustele saab valida erinevaid korpuse materjale, survetasemeid, otsaühendusi, tihenduskonstruktsioone ja töömeetodeid.

Tööstuslike väravaventiilide tarnimine ja kohandamine

Shangtai toetab standardseid ja kohandatud klapikonfiguratsioone, mis põhinevad suurusel, rõhuklassil, ühendusstandardil, korpuse ja viimistlusmaterjalil, istme konstruktsioonil, töömeetodil ja projekti spetsifikatsioonidel. Tehnilise kinnituse ja hinnapakkumise saamiseks võtke ühendust meie meeskonnaga.

Tootetüübid ja ehitusvalikud

Erinevad torujuhtmesüsteemid nõuavad erinevat väravakonstruktsiooni. Shangtai võib pakkuda konfiguratsioone, mis on valitud vastavalt paigaldustingimustele, töösagedusele, tihendusnõuetele ja edastatava kandja omadustele.

Tõusva varrega väravaventiilid

Vars liigub ventiili avanedes ülespoole, andes nähtavale klapi asendile märku. Seda konfiguratsiooni kasutatakse tavaliselt siis, kui paigaldusruum võimaldab klapi kohal piisavalt vaba ruumi.

Mittetõusva varre kujundused

Vars jääb töötamise ajal ventiili korpuse või kapoti sisse, muutes selle konfiguratsiooni sobivaks kohtadesse, kus vertikaalne kliirens on piiratud.

OS&Y väravaklapid

Väline kruvi ja ike konstruktsioon hoiab keermestatud varre ventiili korpusest väljas ja annab selge visuaalse näidu avatud või suletud asendist.

Kiilvärava ventiilid

Saadaval on tahke kiilu ja painduva kiilu konfiguratsioonid erinevate rõhu-, temperatuuri-, tihendus- ja torujuhtmete teenindusnõuete jaoks.

Elastsed istuvad kujundused

Elastsed istmekonfiguratsioonid kasutavad elastomeerset istet, et tagada sobivate vee- ja kommunaalrakenduste jaoks tihendusomadused.

Metallist istuv kujundus

Metallist istmega konstruktsiooni saab valida rakenduste jaoks, kus ventiil nõuab metall-metalli tihendit ja suuremat vastupidavust nõudlikele kasutustingimustele.

Materjalid torujuhtmete erinevate kandjate jaoks

Materjali valikul tuleb arvestada töökeskkonda, temperatuuri, rõhku, korrosioonitingimusi ja torusüsteemi mehaanilisi nõudeid. Sõltuvalt klapi konstruktsioonist võivad saadaolevad materjalid hõlmata malmi, kõrgtugevat malmi, valuterast, roostevaba terast, pronksi ja legeerterast.

Malm ja kõrgtugev malm

Tavaliselt kasutatakse veevarustuse, kanalisatsiooni, HVAC ja üldiste kommunaalteenuste torustike jaoks, kus kasutustingimused on sobivad.

Süsinik ja valatud teras

Sobib valitud tööstuslikele, nafta- ja gaasi-, energia- ja protsessirakendustele, mis nõuavad suuremat mehaanilist tugevust.

Roostevaba teras

Kasutatakse seal, kus on vaja paremat korrosioonikindlust, kusjuures sobiv mark valitakse vastavalt keskkonnale ja töökeskkonnale.

Pronks- ja sulamimaterjalid

Materjalivalikuid võib kaaluda konkreetsete vedelikuomaduste, temperatuuritingimuste, korrosiooninõuete või projekti spetsifikatsioonide puhul.

Rõhk, ühendus- ja töövalikud

Klapi konfiguratsioon peaks vastama torujuhtme konstruktsioonile, mitte olema valitud ainult suuruse järgi. Shangtai saab konfigureerida väravaventiilid vastavalt nimisuurusele, rõhutasemele, otsaühendusele, paigaldustingimustele ja nõutavale käivitamisele.

Peamised valiku parameetrid:Klapi suurus, rõhuklass, töötemperatuur, keskkond, ühendusstandard, korpuse materjal, viimistlusmaterjal, istme tüüp, paigaldusasend, töömeetod ja kohaldatavad projektistandardid.

Olenevalt toote konfiguratsioonist võivad ühendusvõimalused hõlmata ääriku-, keerme-, pesa-, põkk-keevitus- või muid kindlaksmääratud otsaühendusi. Valitud ühendus peaks vastama olemasolevale torujuhtme standardile ja paigaldusnõuetele.

Käsitsi juhtimiseks võib kaaluda käsirattaid, käigukaste, ketirattaid ja pikendusvarsi. Kui on vaja kaug- või automaatset käitamist, saab elektrilist, pneumaatilist või hüdraulilist käitamist konfigureerida vastavalt klapi suurusele, töömomendile, juhtimissüsteemile ja paigalduskeskkonnale.

Kus väravaklappe kasutatakse

Neid klappe kasutatakse peamiselt torujuhtme isoleerimiseks, mitte pidevaks drosseluks. Nende sirge voolutee muudab need sobivaks süsteemidesse, kus on oluline madal voolutakistus täielikult avatud asendis ja töökindel väljalülitus.

Vesi ja reovesi

Kasutatakse veejaotus-, puhastusjaamades, pumbajaamades, reoveesüsteemides ja tehnotorustikes sektsioonide isoleerimiseks ja hooldamiseks.

Nafta ja gaas

Valitud sobivate torujuhtme- ja protsessiteenuste jaoks, kus on nõutav usaldusväärne isolatsioon vastavalt kehtivatele rõhu-, materjali- ja standardnõuetele.

Keemiline töötlemine

Materjali ja tihendi konfiguratsioone saab valida vastavalt keemilisele keskkonnale, temperatuurile, rõhule ja korrosioonitingimustele.

Elektri- ja tööstuslikud kommunaalteenused

Kasutatakse kommunaal-, jahutus-, auru-, protsessi- ja muudes tööstuslikes torujuhtmesüsteemides, kus valitud klapikonstruktsioon vastab kasutustingimustele.

Tootmine ja kvaliteedikontroll

Shangtai integreerib ventiilide tootmise, kontrolli, müügi ja tehnilise teeninduse, et toetada erinevaid tööstuslike torujuhtmete nõudeid. Tootmis- ja kontrolliprotsessid keskenduvad mõõtmete täpsusele, rõhu jõudlusele, tihendustingimustele, materjalinõuetele ja üldisele ventiili funktsioonile.

Shangtai tooted on sertifitseeritud vastavalt kehtivatele nõuetele, sealhulgas ISO 9001, CE ja EAC. Valitud tooteid saab toota ja testida ka vastavalt sellistele standarditele nagu API 6D ja API 598, kui projekt seda nõuab.

Standardid ja kontrollinõuded

Hinnapakkumist küsides täpsustage nõutav projekteerimisstandard, rõhuklass, ühendusstandard, materjal, katsestandard ja sertifitseerimisdokumendid. This allows the valve configuration and inspection requirements to be confirmed before production.

Klapivaliku tehniline tugi

Ventiili valimine hõlmab enamat kui toru nimiläbimõõdu sobitamist. Arvesse tuleks võtta töökeskkonda, rõhku, temperatuuri, paigaldusasendit, ühenduse mõõtmeid, töösagedust ja nõutavat tihendusvõimet. Shangtai saab need parameetrid üle vaadata ja soovitada sobivat konfiguratsiooni vastavalt torujuhtme tegelikele tingimustele.

Projektinõuete puhul, mis hõlmavad mitut klapi suurust või spetsifikatsiooni, saate esitada ka torujuhtmete joonised, klapigraafikud, tehnilised kirjeldused või olemasoleva klapiteabe. Meie meeskond saab enne pakkumise koostamist olemasolevad andmed üle vaadata.

Rohkemate klapitoodete ja saadaolevate konfiguratsioonide vaatamiseks külastageShangtai klapi tootevalik.

Korduma kippuvad küsimused

Mis tüüpi väravaventiilid on saadaval?

Levinud konfiguratsioonide hulka kuuluvad tõusev vars, mittetõusev vars, OS&Y, elastse istmega, metallist istmega, tahke kiiluga ja painduva kiiluga. Sobiv konstruktsioon sõltub torujuhtme rakendusest ja töötingimustest.

Kuidas valida õige ventiil?

Valides tuleks arvesse võtta ventiili suurust, rõhku, töötemperatuuri, keskkonda, ühenduse tüüpi, paigaldusruumi, töömeetodit, tihendusnõudeid ja projekti spetsifikatsioone.

Millised materjalid on saadaval?

Olenevalt konfiguratsioonist võivad korpuse materjalid hõlmata malmi, kõrgtugevat malmi, malmist, roostevaba terast, pronksi ja legeerterast. Istme- ja sisustusmaterjalid tuleks valida vastavalt keskkonnale ja töötingimustele.

Kas siibrid sobivad vooluhulga reguleerimiseks?

Need on üldiselt ette nähtud täielikult avatud või täielikult suletud isoleerimiseks, mitte pidevaks drosseluks. Kui on vaja täpset voolu reguleerimist, kaalutakse tavaliselt maakera või spetsiaalseid juhtventiile.

Millised operatsioonimeetodid on saadaval?

Sõltuvalt klapi suurusest ja paigaldustingimustest võivad töömeetodid hõlmata käsiratast, käigukasti, elektrilist ajamit, pneumaatilist ajamit, hüdroajamit, ketiratast ja pikendusvarre.

Mida tuleks enne paigaldamist kontrollida?

Enne paigaldamist kontrollige klapi suurust, rõhuklassi, otsaühendust, tihendi ühilduvust, poltide joondamist, torujuhtme puhtust, paigaldusruumi ja varre või täiturmehhanismi liikumisruumi.

Kas neid klappe saab kasutada maa-aluseks paigaldamiseks?

Jah, kui valitud konfiguratsioon sobib maetud teenuseks. Olenevalt paigaldusest võivad olla vajalikud pikendusvarred, kaitsekatted, sobivad tihendusmaterjalid ja sobivad klapikarbid.

Millist teavet on hinnapakkumise tegemiseks vaja?

Esitage klapi suurus, rõhuklass, ühenduse standard, korpuse ja viimistlusmaterjalid, istme tüüp, töökeskkond, temperatuur, töömeetod, kogus, nõutavad standardid ja kõik joonised või tehnilised dokumendid.

Kas vajate väravaklapi konfiguratsiooni?

Tehnilise kinnituse ja hinnapakkumise saamiseks saatke Shangtai oma ventiili suurus, rõhuklass, keskkond, ühendusstandard, materjal ja töönõuded.

Saada päring | Võtke ühendust Shangtaiga

View as

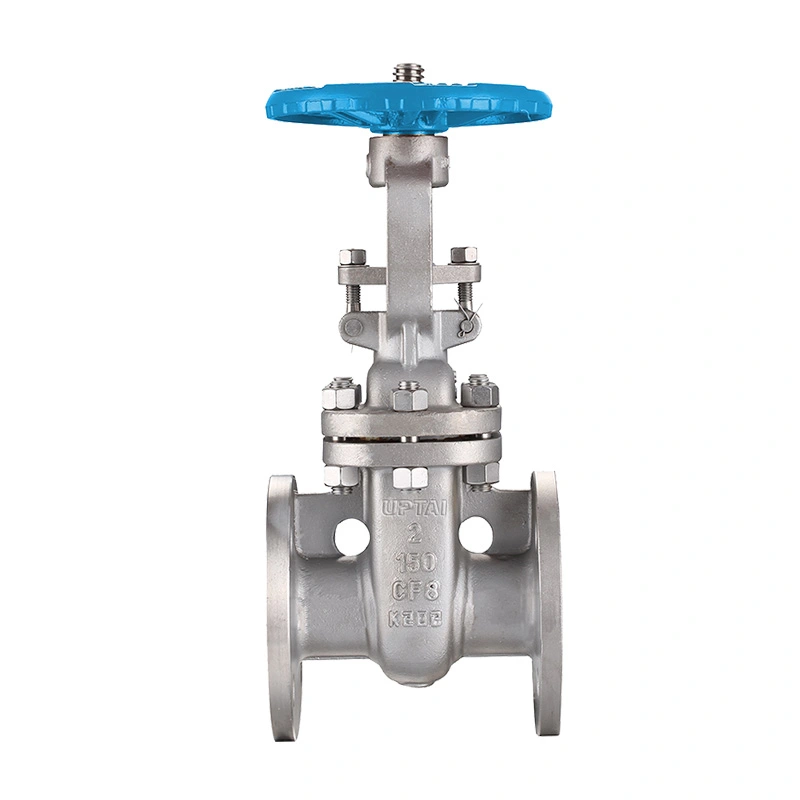

ANSI 150LB roostevabast terasest väravaklapp

ANSI 150LB roostevabast terasest väravaventiil, mis on konstrueeritud vastavalt API 603 ja ASME B16.34 nõuetele. Sellel on RF äärikutega otsad, Stellite 6 kõvakattega istmed ja NACE nõuded tööstuslike torujuhtmete teenindamiseks, pakkudes kahesuunalist sulgemist ja madala rõhukaoga otsevoolu.

Vaata rohkem >> Saada päring >>

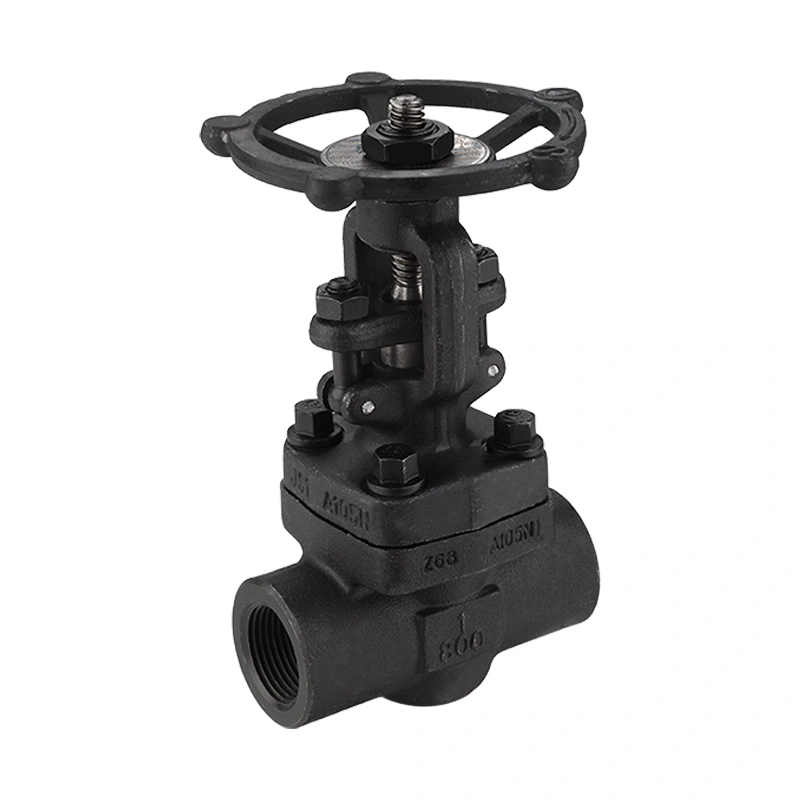

Sepistatud süsinikterasest väravaklapp 800LB

Meie sepistatud süsinikterasest väravaventiil 800LB on konstrueeritud vastavalt API 602 standarditele kõrgsurvetorustike jaoks. Tugeva sepistatud A105 korpuse, OS&Y disaini ja usaldusväärse kahesuunalise väljalülitusega tagab see erakordse vastupidavuse ja voolu juhtimise nõudlike tööstussüsteemide jaoks.

Vaata rohkem >> Saada päring >>
