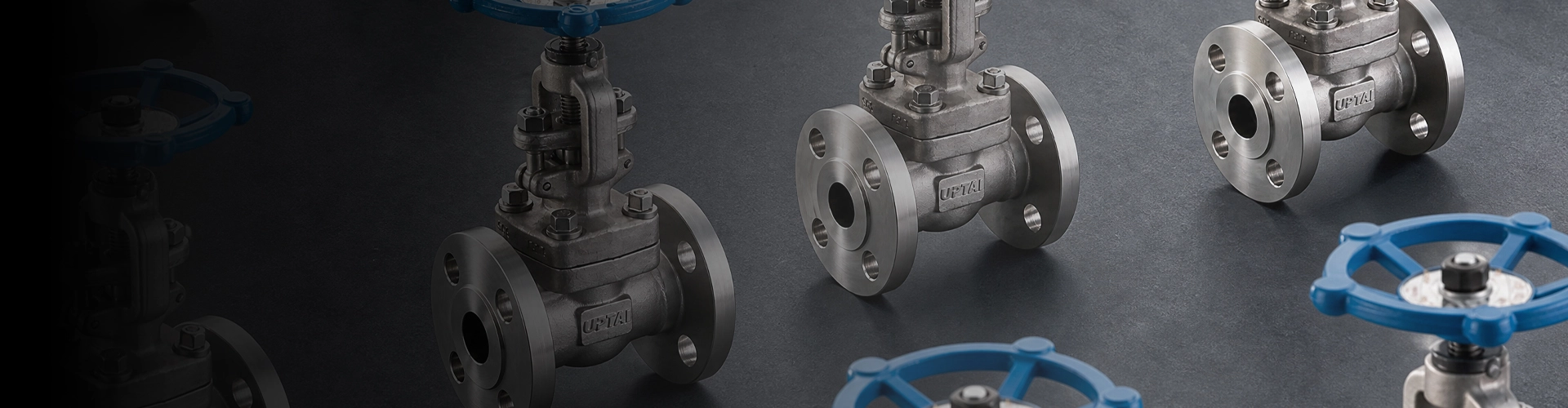

Maakera klapid
Maakera klappide tootja tööstussüsteemide täpseks vooluhulga juhtimiseks
Shangtai Globe ventiilid on mõeldud rakenduste jaoks, mis nõuavad kontrollitud voolu reguleerimist, drosselit ja töökindlat sulgemist tööstuslikes torustikes. Ketta lineaarne liikumine vastu istet võimaldab ventiili avamist järk-järgult reguleerida, muutes selle klapitüübi sobivaks süsteemidesse, kus voolu reguleerimine on olulisem kui võimalikult madala rõhukadu säilitamine.
Shangtai tarnib süsinikterasest ja roostevabast terasest valatud ja sepistatud keraklappide konfiguratsioone auru, vee, nafta, gaasi, keemilise töötlemise, naftakeemia, elektritootmise ja üldiste tööstusteenuste jaoks. Klapi konstruktsiooni, rõhumäära, otsaühendust, trimmi ja töömeetodit saab valida vastavalt keskkonnale ja töötingimustele.
Maakera ventiilide tarnimine tööstuslike torustike jaoks
Shangtai toetab standardseid ja projektispetsiifilisi keraklappide konfiguratsioone, mis põhinevad klapi suurusel, rõhuklassil, temperatuuril, keskkonnal, voolunõuetel, ühenduse tüübil, materjalil ja käivitamisel. Saatke oma tehnilised nõuded konfiguratsiooni kinnitamiseks ja hinnapakkumiseks.
Maakera ventiilide mustrid erinevatele torustike paigutustele
Klapi korpuse muster mõjutab voolu suunda, rõhukadu, paigaldusruumi ja juurdepääsu hooldusele. Shangtai võib pakkuda erinevaid klapimustreid vastavalt torujuhtme paigutusele ja teenindusnõuetele.
Sirge mustriga maakera ventiilid
Sisse- ja väljalaskeavad on paigutatud piki põhitelge, kusjuures vool suunatakse ümber klapi. See on levinud konfiguratsioon üldiste tööstuslike torujuhtmete rakenduste jaoks.
Nurga mustriga maakera ventiilid
Sisse- ja väljalaskeava on paigutatud nurga all, võimaldades ventiilil muuta voolu suunda, vähendades samal ajal vajadust täiendava torupõlve järele sobivates paigaldustes.
Y-mustriga maakera klapid
Kald korpuse ja varre paigutus tagab otsesema voolutee kui tavaline sirge mustriga konstruktsioon, mistõttu Y-kujulised konstruktsioonid sobivad valitud suure vooluhulga või nõudlike teenuste jaoks.
Mustri valik:Sobivat keremustrit tuleks hinnata koos voolukiiruse, lubatud rõhulanguse, torujuhtme suuna, paigaldusruumi, töötemperatuuri ja hooldusnõuetega.
Valatud ja sepistatud maakera klapi konstruktsioon
Shangtai pakub nii valatud kui ka sepistatud konstruktsioone erinevate tööstusteenuste nõuete jaoks. Sobiv tootmismeetod sõltub klapi suurusest, rõhuklassist, materjalist, mehaanilistest nõuetest ja projekti spetsifikatsioonidest.
Valatud maakera klapid
Valatud konstruktsioon sobib mitmesuguste tööstuslike ventiilide suuruste ja konfiguratsioonidega. See võib toetada erinevaid kere mustreid ja ühenduskorraldusi protsessi- ja kommunaaltorustike jaoks.
Sepistatud maakera ventiilid
Sepistatud konstruktsiooni peetakse tavaliselt väiksema avaga, kõrgema rõhu või nõudliku hoolduse jaoks, kus kerematerjali mehaanilised omadused on olulised.
Materjali valik peaks põhinema töökeskkonnal, temperatuuril, rõhul, korrosioonitingimustel ja kohaldatavatel projektistandarditel. Süsinikterasest ja roostevabast terasest konfiguratsioone saab valida erinevate protsessi- ja kommunaalteenuste jaoks.
Materjalide ja trimmi valik
Klapi korpus on vaid üks osa materjali valimise protsessist. Iste, ketas, vars ja muud märjaks saanud või survet sisaldavad komponendid tuleks samuti arvesse võtta vastavalt keskkonnale ja töökeskkonnale.
Süsinikteras
Kasutatakse sobivates vee-, õli-, gaasi-, auru- ja tööstuslikes protsessides, kus töötingimused ühilduvad süsinikterasest konstruktsiooniga.
Roostevaba teras
Valitakse kohtades, kus on vaja paremat korrosioonikindlust. Sobiv roostevaba terase klass tuleks määrata vastavalt keskkonnale, temperatuurile ja keemilistele tingimustele.
Ketaste ja istmete materjalid
Trimmi- ja tihendusmaterjalid peavad vastama töökeskkonnale, temperatuurile, rõhule, erosioonitingimustele ja nõutavale väljalülitusvõimele.
Pakkimine ja pitseerimine
Pakkimise ja tihendi valikul tuleks arvesse võtta töötemperatuuri, rõhku, keskkonna ühilduvust ja hooldusnõudeid.
Voolu reguleerimise ja rõhulanguse kaalutlused
Maakeraventiilid valitakse tavaliselt siis, kui torujuhe vajab voolu kontrollitavamat reguleerimist, kui seda suudab pakkuda lihtne isolatsiooniventiil. Ketta asendit saab järk-järgult muuta, et reguleerida läbipääsuala ja mõjutada voolukiirust.
Kuid keraklapi sisemine voolutee tekitab üldiselt suurema rõhukadu kui täisavaga ventiilil, millel on sirge läbipääs. Sel põhjusel peaks klapi valik tasakaalustama nõutava juhtimisfunktsiooni lubatud rõhulanguse ja süsteemi energiavajadusega.
Enne klapi valimist kaaluge voolukiirust
Voolu reguleerimise rakenduste jaoks esitage nõutav voolukiirus, sisse- ja väljalaskerõhk, töötemperatuur, keskkond ja eeldatav rõhulang, kui see on saadaval. Need parameetrid aitavad määrata sobiva klapi suuruse ja sisemise konfiguratsiooni.
Käsitsi ja automaatne töö
Olenevalt klapi suurusest, töötingimustest ja juhtimisnõuetest saab Shangtai kereklappe konfigureerida käsitsi või automaatseks tööks. Käsirattaga juhtimine sobib rakendustele, kus piisab lokaalsest reguleerimisest, samas kui käivitatavad konfiguratsioonid saab integreerida automatiseeritud protsessijuhtimissüsteemidesse.
Käsiratta kasutamine
Praktiline lahendus käsitsi juhitavatele torustikele, kus klapi reguleerimine ja sulgemine toimub kohapeal.
Käigu kasutamine
Käigukaste võib kaaluda suuremate ventiilide või rakenduste jaoks, kus nõutav tööjõud muudab käsiratta otsese kasutamise vähem praktiliseks.
Elektriline käivitamine
Elektrilisi ajamid saab integreerida sobivate juhtimissüsteemidega kaugjuhtimiseks ja automatiseeritud protsessijuhtimiseks.
Pneumaatiline käivitamine
Pneumaatilisi ajamid saab kasutada seal, kus on saadaval suruõhusüsteemid ja klapi kiire või kaugjuhtimine on vajalik.
Automatiseeritud klapinõuete puhul tuleks täiturmehhanismi valimisel arvesse võtta töömomenti või tõukejõudu, klapi suurust, rõhuerinevust, juhtimissagedust, saadaolevat toite- või õhuvarustust ja keskkonnatingimusi.
Rakendused Steam-, protsessi- ja utiliitsüsteemides
Maaklappe kasutatakse laialdaselt tööstussüsteemides, kus on vaja voolu reguleerimist, rõhu reguleerimist või töökindlat sulgemist. Nende rakendused varieeruvad olenevalt kere materjalist, rõhuklassist, temperatuurivahemikust, viimistlusest ja ühenduse konfiguratsioonist.
Steami süsteemid
Kasutatakse sobivate aurutorustike teenuste jaoks, kus temperatuur, rõhk, tihendusmaterjalid ja ventiili konstruktsioon valitakse vastavalt töötingimustele.
Nafta ja gaas
Kasutatakse valitud nafta- ja gaasiprotsessi- ja kommunaalliinides, kus on vaja kontrollitud voolu ja usaldusväärset sulgemist.
Keemia ja naftakeemia
Materjali ja viimistluse konfiguratsioone saab valida vastavalt keemilisele keskkonnale, temperatuurile, rõhule ja korrosiooniomadustele.
Elektritootmine
Kasutatakse sobivates auru-, vee-, jahutus- ja abisüsteemides, kus on vaja voolu reguleerimist ja isoleerimist.
Vee- ja kommunaalsüsteemi torustik
Valitakse tööstuslike vee-, kommunaal- ja protsessitorustike jaoks vastavalt nõutavale rõhule, temperatuurile, materjalile ja juhtimisfunktsioonile.
Üldised tööstusteenused
Tootmisettevõtete ja muude tööstuslike torustikusüsteemide jaoks, mis nõuavad kontrollitud voolu või sulgemist, saab määrata sobivad konfiguratsioonid.
Lõpetage ühendused ja paigaldusnõuded
Shangtai võib tarnida erineva otsaühenduse konfiguratsiooniga kereventiile, sealhulgas äärikuga, põkk-keevitus-, pesa-keevitus-, keermestatud ja muud projektiga määratud ühendused. Valitud ühendus peaks vastama torujuhtme standardile, rõhuklassile, mõõtmetele ja paigaldusmeetodile.
Enne paigaldamist kontrollige klapi silt ja suurust, rõhku, ühenduse mõõtmeid, voolu suunda, tihendi ühilduvust, poltide joondamist, torujuhtme puhtust ja vaba ruumi käsiratta või täiturmehhanismi kasutamiseks.
Enamikul keraklapi korpustel on voolusuuna märgistus. Ventiil tuleb paigaldada vastavalt märgitud suunale ja kehtivatele torustiku joonistele või projekti spetsifikatsioonidele.
Muude tööstuslike ventiilide konfiguratsioonide jaoks külastage aadressiShangtai klapi tootevaliksaadaolevate toodete ja rakenduste ülevaatamiseks.
Tootmine, testimine ja kvaliteedikontroll
Shangtai haldab tootmist ja kontrolli vastavalt klapi konfiguratsioonile ja projekti nõuetele. Kvaliteedikontroll võib hõlmata mõõtmete ülevaatust, materjalinõudeid, survetestimist, tihendusjõudlust, tööfunktsiooni ja muid kohaldatavaid kontrollielemente.
Shangtai ventiilid on ISO 9001, CE ja EAC sertifitseeritud. Valitud tooteid saab ka toota ja testida vastavalt kehtivatele rahvusvahelistele standarditele, sealhulgas API 6D ja API 598, kui projekt seda nõuab.
Projekti dokumentatsioon:Vajadusel täpsustage päringu esitamisel kohaldatavad standardid, kontrollinõuded, sertifitseerimisdokumendid, joonised, materjalinõuded ja testimisprotseduurid.
Kuidas määrata maakera klappi
Klapi täpseks valimiseks esitage võimalikult palju tööteavet. Põhispetsifikatsioon sisaldab tavaliselt nimisuurust, rõhuklassi, töökeskkonda, töötemperatuuri, nõutavat voolukiirust, lubatud rõhulangust, otsaühendust, kerematerjali, trimminõudeid ja töömeetodit.
Protsessirakenduste puhul võib sobivat klapikonfiguratsiooni määrata lisateave, nagu üles- ja allavoolu rõhk, normaalne ja maksimaalne voolukiirus, vedeliku tihedus või viskoossus, sulgemisnõuded ja juhtimistingimused.
Korduma kippuvad küsimused
Milliseid keraklapi mustreid on saadaval?
LevinudMaakera klapidmustrid hõlmavad sirgmustrit, nurgamustrit ja Y-mustrit. Valik sõltub torustiku paigutusest, rõhulangusest, voolunõuetest, paigaldusruumist ja hooldustingimustest.
Kuidas valida õige ventiil?
Võtke arvesse klapi suurust, rõhuklassi, töötemperatuuri, keskkonda, voolukiirust, lubatud rõhulangust, otsaühendust, trimminõudeid ja töömeetodit. Protsessirakendused võivad nõuda ka üles- ja allavoolu rõhuteavet.
Millised otsaühendused on saadaval?
Saadaolevad konfiguratsioonid võivad olenevalt ventiili konstruktsioonist ja rakenduse nõuetest sisaldada ääriku-, põkk-, pesa-, keerme- ja muid projektiga ette nähtud ühendusi.
Kas voolu suund on paigaldamise ajal oluline?
Jah. Enamikul mudelitel on kerel voolusuuna märgistus. Paigaldamisel tuleb järgida märgitud suunda koos kehtivate torustiku jooniste ja projekti nõuetega.
Kas tooteid saab varustada täiturmehhanismidega?
Jah. Olenevalt rakendusest saab tooteid konfigureerida käsirataste, käigukastide, elektriliste ajamite, pneumaatiliste ajamite või muude sobivate automaatikakomponentidega.
Mida tuleks enne paigaldamist kontrollida?
Enne paigaldamist kontrollige ventiili suurust, rõhku, ühendusstandardit, voolu suunda, tihendi ühilduvust, torujuhtme puhtust, poltide joondamist ja vaba tööruumi.
Millist hooldust on tavaliselt vaja?
Soovitatav on regulaarselt kontrollida tihendit, vart, kapoti liigendit, tihenduspindu ja töömehhanismi. Hooldusvälbad tuleb määrata vastavalt hooldustingimustele, töösagedusele ja tootja juhistele.
Millist teavet on hinnapakkumise tegemiseks vaja?
Esitage klapi suurus, rõhuklass, ühenduse tüüp, korpuse ja trimmi nõuded, töökeskkond, temperatuur, voolukiirus, töötüüp, kogus, kohaldatavad standardid ja kõik nõutavad joonised või tehnilised dokumendid.
Kas vajate oma torusüsteemi jaoks maakera klappi?
Tehnilise kinnituse ja hinnapakkumise saamiseks saatke Shangtai oma klapi suurus, rõhk, keskkond, temperatuur, voolunõuded, ühendusstandard ja töömeetod.
- View as

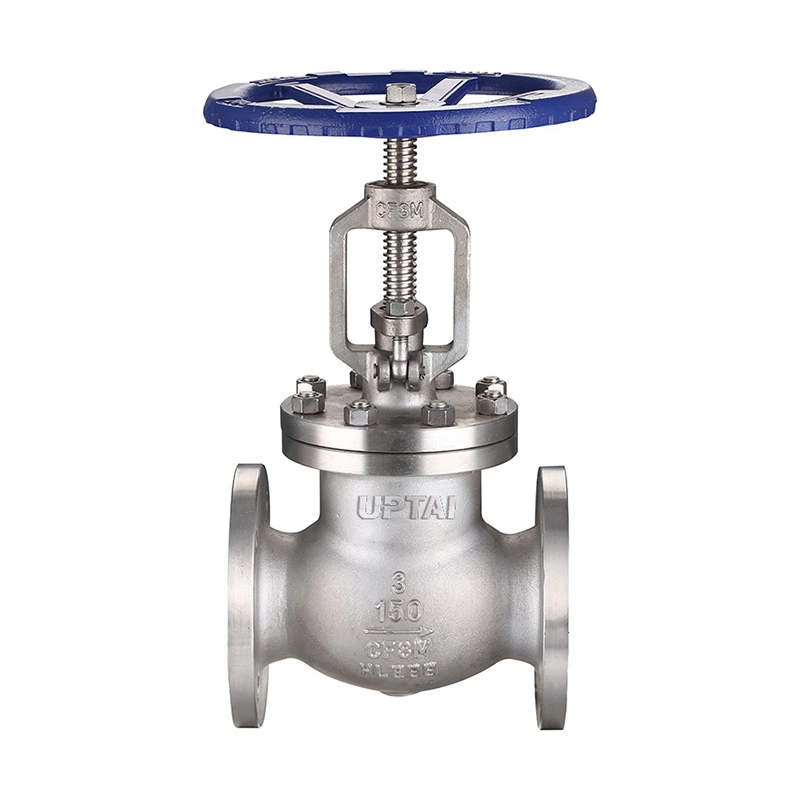

ANSI standardne äärikuga maaklapp
Shangtai ANSI standardsed äärikuga keraklapid tagavad tööstuslike torustike täpse voolu reguleerimise ja usaldusväärse tiheda sulgemise. Toodetud rangelt vastavuses ANSI B16.34 spetsifikatsioonidega, neil on tugev struktuur ja stabiilne tihendusvõime. Range kvaliteedikontrolli ja ekspordikvaliteediga pakendiga otsese tehasena tarnime vastupidavaid kereventiile naftakeemia-, elektri- ja veetöötlusrakenduste jaoks.

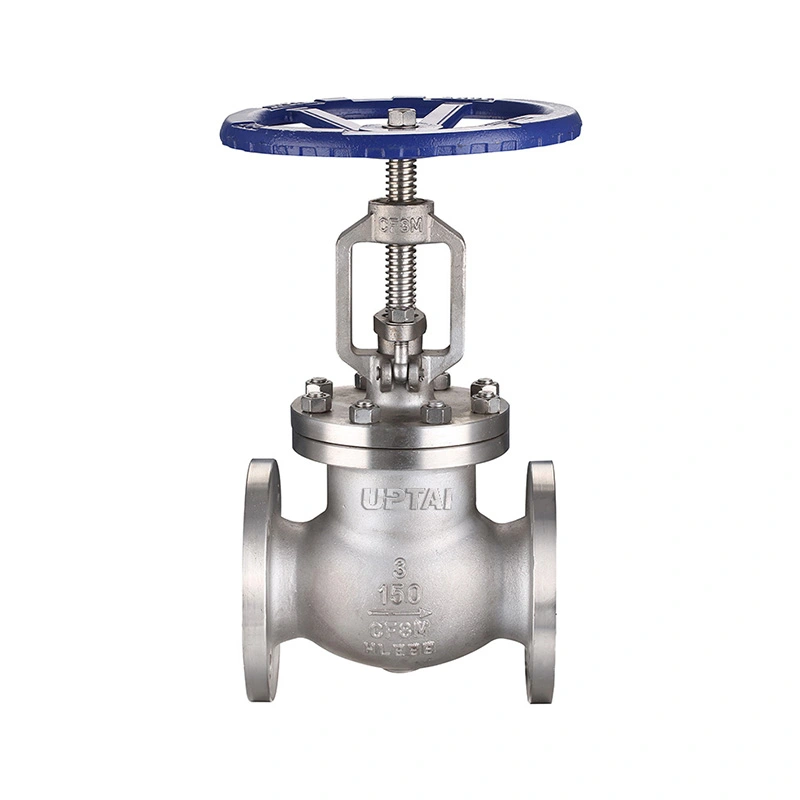

Klassi 150 sepistatud roostevabast terasest äärikuga keraklapp
Shangtai klassi 150 sepistatud roostevabast terasest äärikuga maaklapp tagab suurepärase voolukontrolli ja korrosioonikindluse. Tugeva sepistatud konstruktsiooni ja lihtsa äärikuga paigaldamisega tagab see kriitiliste torusüsteemide usaldusväärse tihenduse.

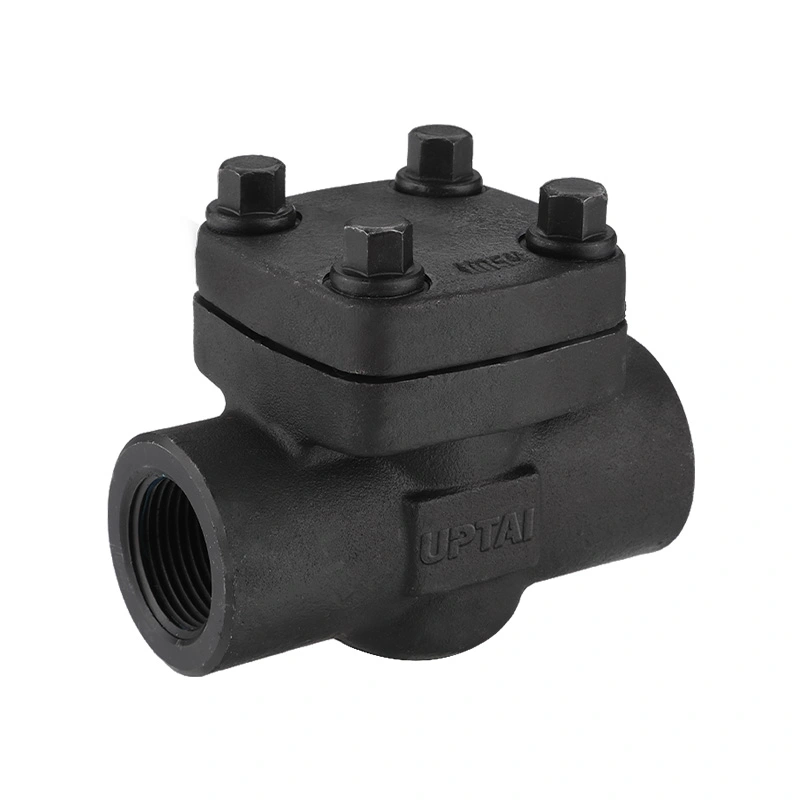

800LB ASTM A105N sepistatud süsinikterasest maakera klapp
UPTAI 800LB ASTM A105N sepistatud süsinikterasest keraklapp pakub erakordset tugevust kõrgsurvega drosseluks. Normaliseeritud suurepärase sitkuse saavutamiseks, tagab see usaldusväärse voolu reguleerimise ja tiheda sulgemise nõudlikes tööstuslikes torustikes.
Shangtai Valve on professionaalne Maakera klapid tootja ja tarnija Hiinas. Tere tulemast importima kvaliteetseid tooteid meie tehasest siia.
