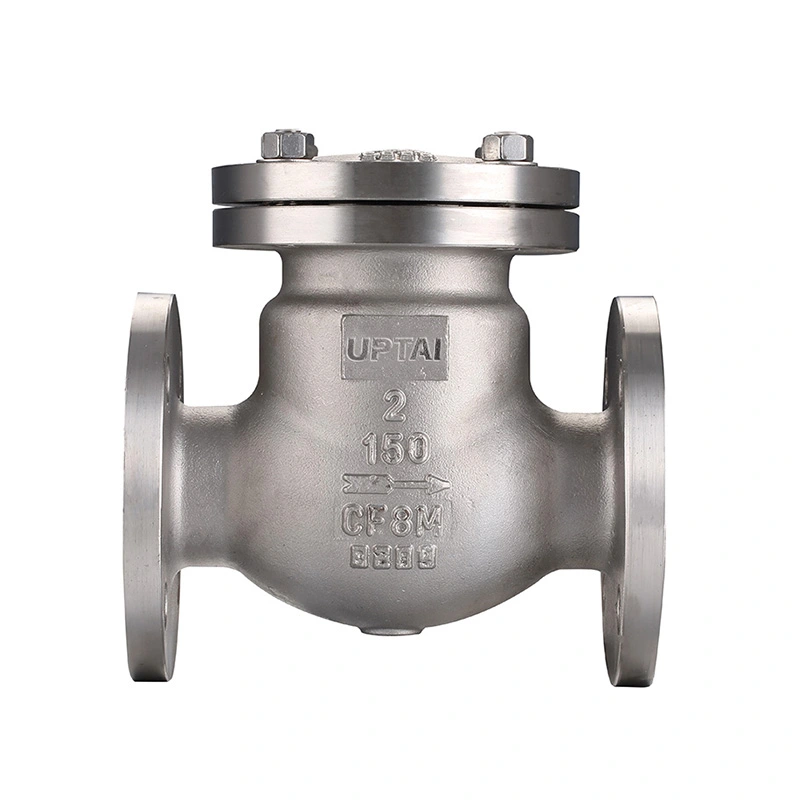

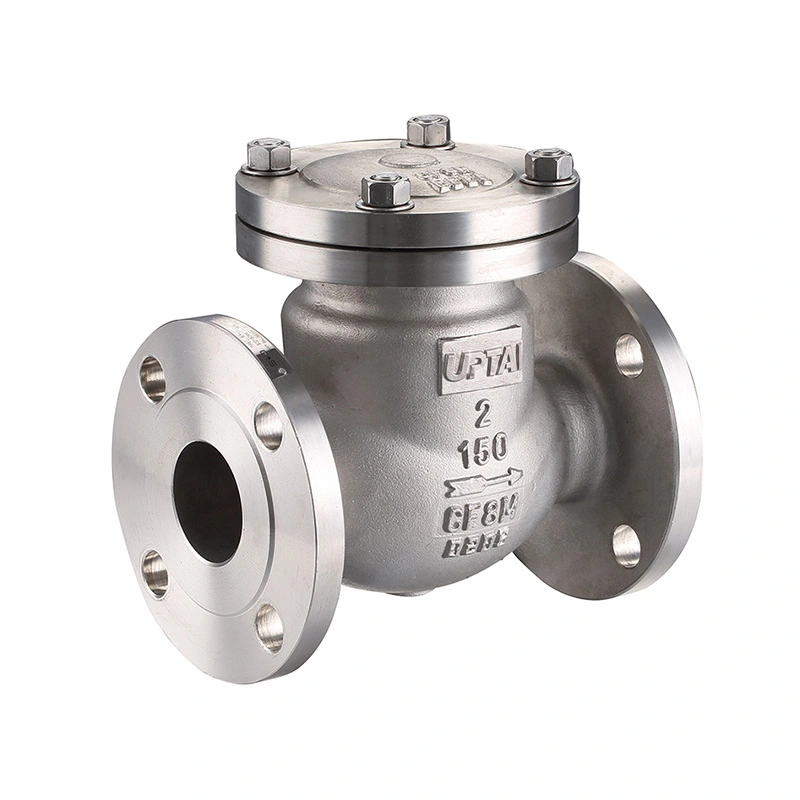

Pöördklapp ANSI klass 150

Pöördklapp ANSI Class 150 on hingedega kettaga tagasilöögiklapp voolu suuna juhtimiseks tööstuslikes torustikes. Ketas liigub koos protsessivooluga ja sulgub, kui vool langeb või pöördub tagasi. Tavaliseks tööks pole välist täiturmehhanismi vaja.

See klapp on saadaval ühilduva vee, auru, õli, gaasi, merevee ja tööstuslike vedelike jaoks. Määratud konfiguratsioonis kasutatakse kere ja ketta jaoks CF8M roostevaba terast ning istme jaoks F316. Klapi valik peaks põhinema tegelikul keskkonnal, rõhul, temperatuuril, toru suurusel ja paigaldusviisil.

Peamised mõõtmed

Klapi ehitus

Klapp koosneb peamiselt korpusest, hingedega kettast, istmest, hingemehhanismist ja tihenduskomponentidest. Ketas on paigaldatud korpuse sisse ja pöörleb töö ajal ümber oma hinge. See paigutus võimaldab ventiilil avaneda edasivooluga ja voolutingimuste muutumisel tagasi istme poole pöörduda.

Hingedega ketas

Ketas liigub pesast eemale, kui keskkond voolab läbi klapi. Kui edasivool väheneb, liigub ketas tagasi suletud asendi poole. Ketta liikumist mõjutavad voolukiirus, paigaldusasend ja klapi sisemine geomeetria.

Iste ja tihenduspind

Loetletud istmematerjal on ASTM A182 F316. Istme ja ketta tihenduspinnad moodustavad klapi sulgemisel sulgemisliidese. Nende seisukorda tuleks hoolduse käigus kontrollida, kui täheldatakse leket või ebanormaalset sulgumist.

Voolu suund ja paigaldamine

Klapp tuleb paigaldada vastavalt korpusele märgitud voolusuunale. Enne paigaldamist kontrollige noolt, ühenduse mõõtmeid ja vaba vaba ruumi klapi ümber. Plaadil peab olema piisavalt ruumi, et liikuda läbi oma tööpiirkonna ilma ümbritsevate torude või seadmetega kokku puutumata.

Horisontaalne paigaldus

Horisontaalset paigaldust kasutatakse tavaliselt pöördeventiilide jaoks. Klapp tuleks paigutada nii, et ketas saaks vabalt liikuda ja tagasi istmele tagasi pöörduda, kui edasivool väheneb.

Vertikaalne paigaldus

Vertikaalne paigaldus sõltub ventiili konstruktsioonist ja voolusuunast. Paigaldamine peaks võimaldama kettal tegelikes voolutingimustes õigesti sulguda. Konkreetne mudel ja torujuhtme paigutus tuleks enne paigaldamist kinnitada.

Torujuhtme ühendus

Loetletud ühenduse spetsifikatsioon sisaldab NPT- ja BSP-keere. Vastavustoru või liitmik peab kasutama vastavat keerme spetsifikatsiooni. Paigaldamise ajal vältige liigset pingutusjõudu, mis võib kahjustada klapi korpust või keermestatud ühendust.

Voolu ja rõhu omadused

Kui klapp on avatud, liigub ketas voolukanalist eemale. Ventiili läbiv rõhulang sõltub selle suurusest, sisemisest läbipääsust, voolukiirusest ja keskkonna omadustest. Suure vooluhulgaga süsteemide puhul tuleks klapi suurus valida vastavalt nõutavale voolukiirusele, mitte ainult toru suurusele.

Loetletud rõhuklass on CL150, maksimaalne rõhk on 285 PSI. Lubatud töörõhk võib olenevalt temperatuurist ja materjalist erineda, seega tuleks töörõhku ja temperatuuri kontrollida koos kehtiva rõhu-temperatuuri reitinguga.

Pumba tühjendusliinide ja muude muutuvate voolutingimustega süsteemide puhul tuleks klapi reaktsiooni käsitleda torujuhtme üldise konstruktsiooni osana. Kiired muutused voolus võivad mõjutada ketta liikumist ja süsteemi rõhku.

Veehaamri kaalutlused

Kui vedeliku voolamine peatub või kiiresti suunda muudab, võib tekkida veehaamer. Kontrollventiil võib kaasa aidata rõhu tõusule, kui ketas sulgub, kui torujuhtme kaudu liigub endiselt märkimisväärne vool.

Surve tõusu raskusaste sõltub sellistest teguritest nagu voolukiirus, toru pikkus, vedeliku omadused, klapi sulgemisomadused ja pumba töö. Kui veehaamer on probleem, tuleks tagasilöögiklappi ja kogu torustikusüsteemi hinnata koos.

Süsteemide puhul, mis nõuavad ketta kontrollitumat liikumist, võib kaaluda aeglaselt sulguvaid, summutavaid või vastukaalu konfiguratsioone. Sobiv struktuur sõltub torujuhtme tegelikest tingimustest ja projekti nõuetest.

Materjalid ja teenindustingimused

Määratud korpuse ja ketta materjalid on ASTM A351 CF8M (316), iste aga ASTM A182 F316. Need materjalid sobivad paljudes tööstuslikes rakendustes, kus roostevaba teras ühildub protsessikeskkonnaga.

Materjalide ühilduvust tuleks kontrollida vedeliku tegeliku koostise, kontsentratsiooni, temperatuuri ja rõhu suhtes. Merevee- ja kemikaalide hooldus võib nõuda kloriidiga kokkupuutumise ja korrosioonitingimuste täiendavat arvestamist.

Soovi korral on saadaval ka muud materjalivalikud. Erirakenduste puhul tuleks enne tootmist kinnitada vajalikud korpuse, ketta ja istme materjalid.

Tüüpilised rakendused

Pumba tühjendustorustik:Kasutatakse pumpadest allavoolu, et piirata tagasivoolu, kui pump seiskub või töötingimused muutuvad.

Veetöötlus:Kasutatakse ühilduvates vee- ja protsessiliinides, kus on nõutav automaatne ühesuunaline vooluhulk.

Naftakeemia torustik:Kasutatakse koos ühilduvate õlide, gaaside ja protsessivedelikega ettenähtud rõhu, temperatuuri ja materjali piirides.

Toite- ja kommunaalsüsteemid:Sobib valitud vee-, kommunaal- ja protsessiliinidele, kus on vaja reguleerida vastupidist voolu.

Mereveesüsteemid:Roostevabast terasest konfiguratsioone võib kaaluda juhul, kui materjal sobib tegelike mereveetingimustega.

Üldine tööstuslik torustik:Kasutatakse seadmetel ja protsessiliinidel, kus on nõutav isetoimiv mittetagastusfunktsioon.

Valikujuhend

Hinnapakkumiseks ja tehniliseks ülevaateks esitage nimisuurus, rõhuklass, ühenduse tüüp, paigaldussuund, keskkond, töörõhk, temperatuur ja materjalinõuded. Samuti tuleks kindlaks teha eritingimused, nagu merevesi, söövitavad ained või veehaamer.

Testimine ja ülevaatus

Määratud disaini- ja tootmisstandard on ASME B16.34 ja API 598 on loetletud testimiseks ja kontrollimiseks. Kohaldatav kontrolliprotseduur võib hõlmata klapi korpust, tihendusalasid, mõõtmeid ja rõhu jõudlust.

Shelli test

Korpuse test kontrollib kokkupandud ventiili rõhupiiri kindlaksmääratud katsetingimustes. Katserõhk ja hoidmisaeg peaksid vastama kehtivatele kontrollinõuetele.

Istme lekke test

Istmete test kontrollib, kas suletud klapp vastab kindlaksmääratud lekke vastuvõtmise kriteeriumidele. Katsetingimused sõltuvad kehtivast standardist ja klapi spetsifikatsioonist.

Lõplik ülevaatus

Lõppkontroll võib hõlmata mõõtmete kontrollimist, ühenduste kontrollimist, pinna seisukorda, identifitseerimismärgistust ja tööliikumist. Nõutavad ülevaatusprotokollid või materjalidokumentatsioon saab esitada vastavalt tellimuse nõuetele.

Kasutamine ja hooldus

Enne kasutuselevõttu kontrollige klapi suunda, voolu suunda ja torustiku puhtust. Torujuhtmesse jäänud võõrosakesed võivad töötamise ajal ketast või tihenduspinda mõjutada.

Hoolduse ajal tuleks uurida ebatavalist müra, vibratsiooni, ketta korduvat liikumist või vastupidist voolu. Need tingimused võivad olla seotud voolukiiruse, paigalduse, klapi suuruse või operatsioonisüsteemi muudatustega.

Enne ülevaatust või hooldust isoleerige torujuhe ja vabastage see rõhust. Kontrollige ketast, hingemehhanismi, istmepinda ja kereühendust kulumise, setete või kahjustuste suhtes. Vahetage komponendid välja, kui nende seisund ei vasta enam kehtivatele hooldusnõuetele.

KKK

Q1: Mis on pöördeklapp ANSI klass 150?

Pöördklapp ANSI klass 150 on hingedega kettaga tagasilöögiklapp, mille rõhuklass on 150. See kasutab ketta avamiseks protsessi voolu ja sulgub, kui vool väheneb või pöördub, muutes selle sobivaks automaatseks tagasivoolu ärahoidmiseks ühilduvates tööstuslikes torustikes.

Q2: Kas tagasilöögiklapp vajab täiturmehhanismi?

Ei. Ketas töötab automaatselt vastavalt voolu- ja rõhutingimustele torujuhtmes. Tagasilöögiklapi normaalseks tööks pole pneumaatilist, elektrilist ega hüdraulilist ajamit vaja.

Q3: Millist teavet on vaja tagasilöögiklapi valimisel?

Põhiteave hõlmab toru suurust, rõhuklassi, ühenduse tüüpi, paigaldussuunda, keskkonda, töörõhku, temperatuuri, materjalinõudeid ja kõiki korrosiooni, veehaamri või kontrolliga seotud erinõudeid.

Q4: Kas roostevabast terasest konstruktsiooni saab kasutada merevee jaoks?

Seda võib kaaluda sobivate mereveerakenduste puhul, kuid materjalide ühilduvust tuleks hinnata kloriidi kontsentratsiooni, temperatuuri, voolutingimuste ja muude korrosioonitegurite põhjal. Roostevaba terase klass tuleks enne valikut kinnitada.

K5: Mis võib põhjustada vastupidise voolu pärast klapi paigaldamist?

Võimalikud põhjused on vale paigaldussuund, ketas, mis ei saa vabalt liikuda, kahjustatud tihenduspinnad, võõrkehad ventiili sees, sobimatu suurus või kasutustingimused väljaspool ettenähtud vahemikku. Ventiili ja seda ümbritsevat torustikku tuleks kontrollida pärast süsteemi ohutut isoleerimist.

K6: Kas klappi saab kasutada kõrge temperatuuriga kandjate jaoks?

Loetletud temperatuurivahemik on -25 ℃ kuni 150 ℃. Tegelikku kasutamist kõrgendatud temperatuuril tuleks kontrollida rõhu-temperatuuri reitingu ning kere, ketta ja istme materjalide sobivuse suhtes ainega.

Q7: kas on saadaval ka muid materjale?

Jah. Soovi korral on saadaval ka muud materjalikonfiguratsioonid. Nõutav materjal tuleks täpsustada vastavalt keskkonnale, rõhule, temperatuurile, korrosioonitingimustele ja kehtivatele projektinõuetele.
