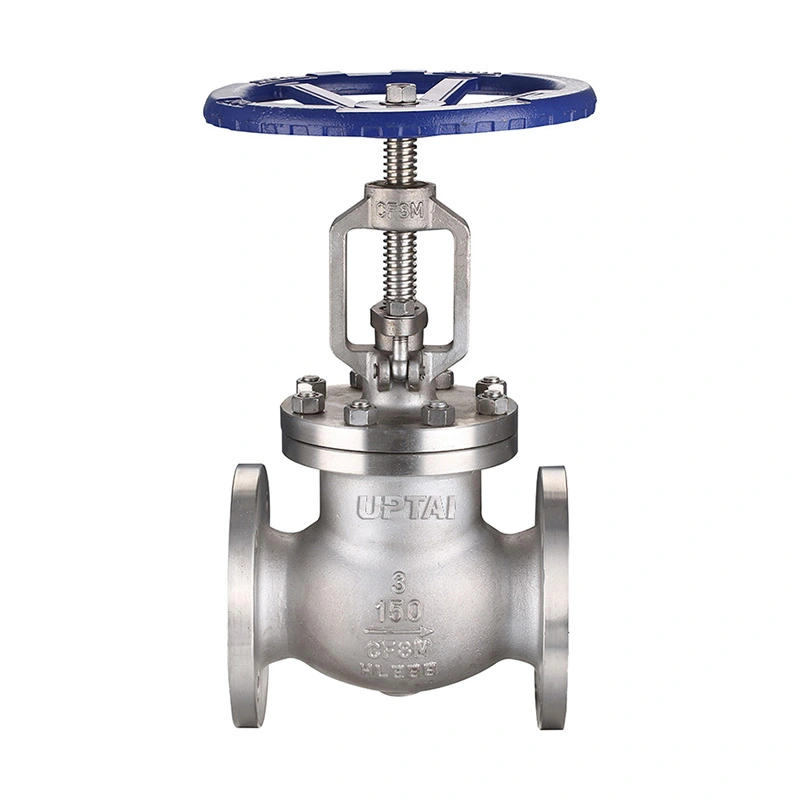

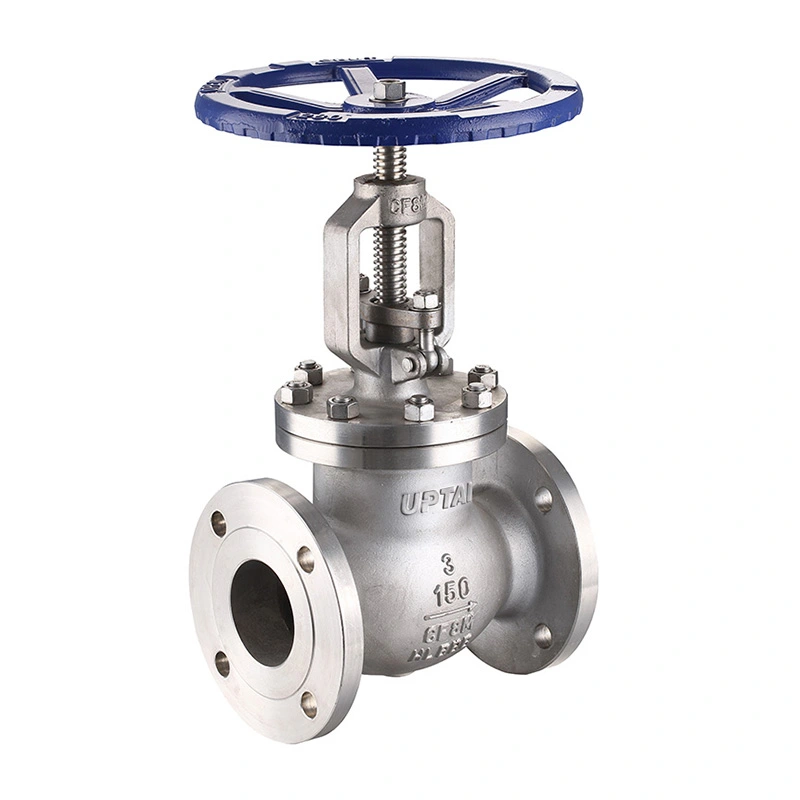

ANSI standardne äärikuga maaklapp

ANSI Standard Flanged Globe Valve on klassi 150 roostevabast terasest keraventiil tööstuslikele torustikele, kus on vaja voolu reguleerimist ja sulgemist. Selle ketas liigub istme poole ja sellest eemale, et muuta vooluala, muutes ventiili sobivaks rakendustele, mis nõuavad rohkem kontrollitud voolu reguleerimist kui lihtne isolatsiooniklapp.

Shangtai varustab seda ventiili RF-ühilduvate äärikuotstega ja käsirattaga. Saadaval olev konfiguratsioon sisaldab CF8/CF8M kere- ja kettamaterjale, F304/F316 varsi ja loetletud istmevalikuid. Klapp on saadaval suurustes 2" kuni 18" tööstuslike torustike ja protsessiseadmete jaoks.

Peamised mõõtmed

Klapi disain

Ketas ja iste

Ketas liigub mööda ventiili telge ja sulgub voolu peatamiseks vastu istet. Ketta tõstmine suurendab voolu läbipääsu, langetamine aga vähendab või sulgeb läbipääsu. See lineaarne liikumine võimaldab ventiili kasutada nii drossel- kui ka sulgemisteenistuseks.

Roostevabast terasest materjalid

Korpus ja ketas on saadaval mudelites ASTM A351 CF8 või CF8M. Varre valikute hulka kuuluvad ASTM A182 F304 ja F316. Määratud istmematerjalid on ASTM A182 F304 ja ASTM A351 CF8M koos Stellite 6-ga. Valitud materjalikombinatsioon peab vastama protsessikeskkonnale ja töötemperatuurile.

Käsiratta kasutamine

Käsiratas võimaldab ketta asendit käsitsi juhtida. Klappi saab avada, sulgeda või reguleerida vahepealsesse asendisse vastavalt protsessi nõudele. Kui käsiratast on raske kasutada, ei tohiks ventiili sundida.

Äärikuga ühendus

Ventiil kasutab RF-ühilduvaid äärikuotsi ühendamiseks sobivate torujuhtme äärikutega. Määratud ühendusstandard on ASME B16.5, samas kui näost näkku mõõde järgib loetletud ASME B16.10 nõuet.

Äärikuga paigaldus võimaldab ventiili torustikust eemaldada ilma toru lõikamata. Enne paigaldamist kontrollige ääriku suurust, rõhuklassi, tihendit, polte ja näo mõõtu. Torujuhe peab olema korralikult joondatud, et vältida ventiilile liigset mehaanilist koormust.

Rõhk ja temperatuur

Klapi nimi on CL150 maksimaalse töörõhuga 285 PSI. Rõhu-temperatuuri hinnang sõltub materjalist ja töötemperatuurist, seega tuleb ventiili valimisel arvestada tegelikke kasutustingimusi.

Loetletud temperatuurivahemik on -29°C kuni +120°C. Iste ja muud tihenduskomponendid on eriti olulised, kui ventiili kasutatakse temperatuuripiiride lähedal.

Auru-, kuuma vee-, õli-, gaasi- ja keemiateenuste puhul tuleks kontrollida keskmise temperatuuri, rõhku ja materjalide ühilduvust valitud klapikonfiguratsiooniga.

NACE teenus

Spetsifikatsioon sisaldab NACE MR0175 / ISO 15156. Kui ventiil on ette nähtud kasutamiseks haputeeninduses, peavad materjaliklassid ja kohaldatavad NACE nõuded vastama tegelikele kasutustingimustele.

Selliste rakenduste puhul võib projekti spetsifikatsioon määratleda ka nõuded materjali seisukorra, kõvaduse, kontrolli ja tõendavate dokumentide kohta.

Rakendused

Auru- ja utiliidid:Kasutatakse voolu reguleerimiseks ja sulgemiseks ühilduvas auru-, kondensaadi- ja kommunaaltorustikus.

Nafta ja gaas:Kasutatakse protsessi- ja kommunaalliinides, kus on vaja voolu käsitsi reguleerimist või isoleerimist.

Naftakeemiasüsteemid:Sobib ühilduvatele õli-, gaasi- ja protsessivedelikele, kus on vaja drosselit või sulgemist.

Veetöötlus:Kasutatakse protsessi- ja kommunaaltorustikus ühilduva vee ja vedela keskkonna juhtimiseks.

Elektritootmine:Kohaldatakse valitud abi- ja kommunaaltorustike jaoks ettenähtud rõhu- ja temperatuurivahemikus.

Üldine tööstuslik torustik:Kasutatakse protsessiseadmetel, pumbasüsteemidel ja muudel torustikel, mis nõuavad voolu käsitsi reguleerimist.

Valik ja paigaldamine

Klapi valik algab toru suurusest, rõhuklassist, keskkonnast, töörõhust ja temperatuurist. Seejärel valitakse korpuse, ketta, varre ja istme materjalid vastavalt hooldustingimustele.

Asendusrakenduste puhul tuleks olemasolevat ventiili suurust, ääriku mõõtmeid, näo pikkust ja töökorraldust enne tellimist võrrelda uue klapiga.

Paigaldamise ajal hoidke äärikupinnad puhtad ning kasutage ettenähtud tihendit ja polte. Pärast klapi paigaldamist kontrollige käsiratta tööd ja veenduge, et ketas suudab liikuda läbi kogu oma vahemiku ilma ebatavalise takistuseta.

Testimine ja ülevaatus

Materjali kontroll

Kere ja sisustuse materjale kontrollitakse kindlaksmääratud klasside ja tellimuse teabe alusel. Vajadusel saab esitada materjali dokumente.

Mõõtmete ülevaatus

Näost-näkku mõõtmeid, ääriku mõõtmeid ja muid peamisi töötlemismõõtmeid kontrollitakse kehtiva toote spetsifikatsiooni alusel.

Surve ja istme testimine

Korpuse ja istme testid viiakse läbi vastavalt kindlaksmääratud kontrollinõuetele. Katsetulemusi ja vastuvõtukriteeriume saab dokumenteerida vastavalt tellimuse nõuetele.

Lõplik ülevaatus

Enne saatmist kontrollitakse ventiili kere seisukorda, ääriku pindu, käsiratta tööd, identifitseerimismärgiseid ja üldist koostu.

Pakendamine

Äärikupinnad ja muud ühenduspinnad on enne pakkimist kaitstud. Ventiil on pakitud vastavalt selle suurusele ja saatmisviisile, et vähendada kokkupõrke ja saastumise ohtu transpordi ajal.

Ekspordipakendid võivad sisaldada kaste, kaitsematerjale ja vineerist korpuseid vastavalt klapi mõõtmetele ja transpordinõuetele. Tootemärgised ja saatedokumendid saab koostada vastavalt tellimusele.

KKK

K1: Milleks kasutatakse ANSI standardset äärikuga maaklappi?

ANSI standardset äärikuga keraklappi kasutatakse tööstuslike torustike ühilduvate vedelike reguleerimiseks ja sulgemiseks. Ketta ja istme konstruktsioon võimaldab voolu läbipääsu töö ajal reguleerida, muutes selle sobivaks rakendusteks, kus on vaja voolu reguleerimist.

Q2: Mis vahe on tõmbeventiilil ja väravaventiilil?

Kereventiil kasutab ketast, mis liigub istme poole ja mida kasutatakse tavaliselt drossel- ja vooluhulga reguleerimiseks. Paigaldusventiil liigutab värava vooluteest eemale ja seda kasutatakse tavaliselt isoleerimiseks, mitte pidevaks drosseluks.

Q3: Miks kasutatakse sellel ventiilil äärikuid?

Äärikuga otsad tagavad poltühenduse torujuhtmega ja võimaldavad ventiili hoolduseks eemaldada ilma toru lõikamata. Neid kasutatakse tavaliselt tööstuslikes torustikes, kus nõutakse standardseid ääriku mõõtmeid.

Q4: millised materjalid on saadaval?

Loetletud konfiguratsioon sisaldab CF8/CF8M kere ja ketta jaoks, F304/F316 varre jaoks ning täpsustatud istmematerjali valikuid. Vastavalt töökeskkonnale ja temperatuurile võib kaaluda ka muid materjale.

K5: Kas klappi saab kasutada auru jaoks?

Jah, eeldusel, et rõhk, temperatuur ja materjali konfiguratsioon jäävad ettenähtud tööpiiridesse. Istet ja tihendusmaterjale tuleks kontrollida tegelike aurutingimuste suhtes.

K6: Millist teavet on vaja õige ventiili valimiseks?

Oluline teave hõlmab toru suurust, rõhuklassi, ääriku standardit, keskkonda, töörõhku, temperatuuri, materjalinõudeid ja kõiki NACE või projektipõhiseid nõudeid.

K7: Kuidas tuleks ventiili hooldada?

Rutiinse hoolduse käigus kontrollige käsiratast, varre, pakkimisala, äärikühendust ja tihendit. Kui ilmneb leke või ebanormaalne töötakistus, isoleerige torujuhe ja vabastage see rõhust enne kontrollimist.
