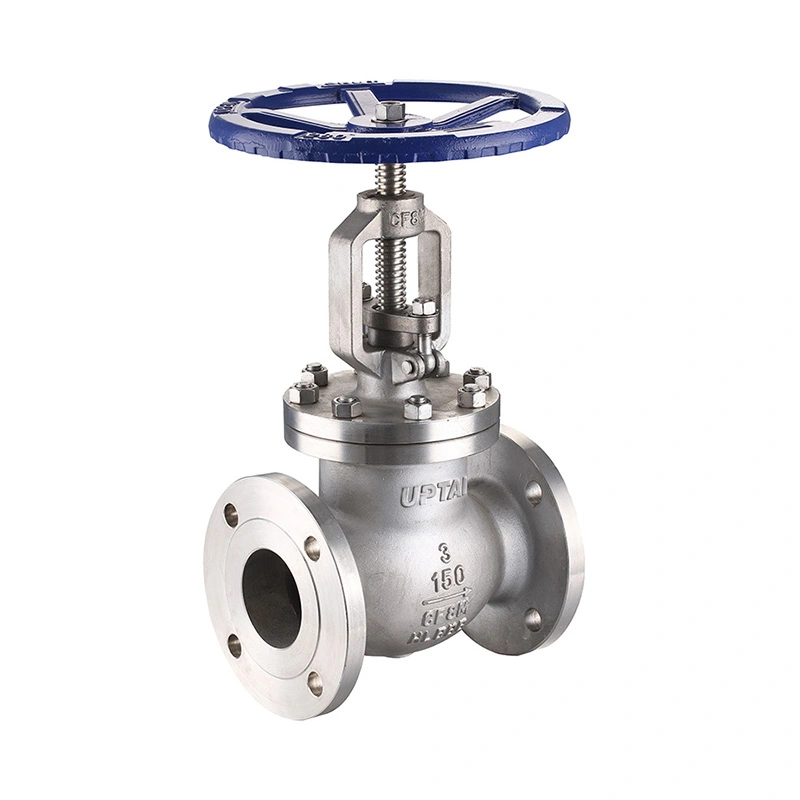

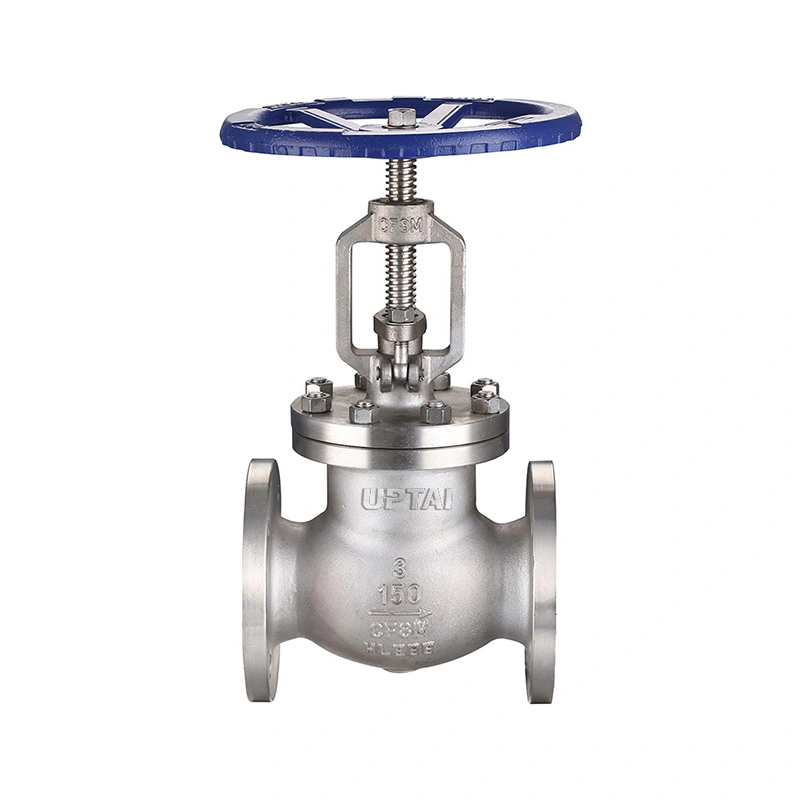

Klassi 150 sepistatud roostevabast terasest äärikuga keraklapp

Klassi 150 sepistatud roostevabast terasest äärikklapp on sepistatud roostevabast terasest keraventiil tööstuslike torustike ja protsessiseadmete jaoks. See kasutab väljalülitamiseks ja voolu reguleerimiseks lineaarselt liikuvat ketast koos RF-ühilduvate äärikuotstega ja käsirattaga. Klapp on saadaval 1/2" kuni 2" suurustes koos F304 ja F316 materjalivalikutega.

Sepistatud korpuse, ketta, varre ja istme materjale saab valida vastavalt töökeskkonnale, rõhule ja temperatuurile. Klapi spetsifikatsioon sisaldab ka NACE MR0175 / ISO 15156 nõudeid kehtivate teenindustingimuste kohta.

Peamised mõõtmed

Ehitus- ja teenindustingimused

Klapi korpus on valmistatud ASTM A182 F304 või F316 sepistatud roostevabast terasest. Ketas liigub mööda klapi telge ja sulgub vastu istet. Käsiratta pööramine muudab ketta asendit, võimaldades ventiili kasutada sulgemiseks või juhitava voolu reguleerimiseks.

Plaat on saadaval ASTM A182 F304 või ASTM A182 F316 STL#6 valikuga, nagu on loetletud spetsifikatsioonis. Vars ja iste on saadaval mudelites F304 või F316. Materjali valikul tuleks arvesse võtta protsessivedelikku, kontsentratsiooni, töötemperatuuri ja korrosioonitingimusi.

Klapi nimiväärtus on CL150 ja maksimaalne töörõhk on 285 PSI. Määratud temperatuurivahemik on -29 ℃ + 425 ℃. Tegelikku lubatud rõhku tuleks võrrelda töötemperatuuril kehtiva rõhu-temperatuuri väärtusega.

Äärikuga ühendus ja rakendused

Klassi 150 sepistatud roostevabast terasest äärikuga keraventiil kasutab RF-ühilduvaid äärikuotsi ASME B16.5-ga, mis on määratud ühendusstandardi jaoks. Äärikühendus võimaldab klapi poltidega kinnitada vastava torujuhtme ääriku külge ja eemaldada, kui on vaja ülevaatust või hooldust.

Enne paigaldamist kontrollige ääriku suurust, rõhuklassi, tihendit, polte ja näo mõõtu. Torujuhe peab olema õigesti joondatud, et vältida ventiiliühenduse liigset mehaanilist koormust.

Ventiili saab kasutada nafta- ja gaasitööstuses, naftakeemiatööstuses, keemiatööstuses, tööstuslikes kommunaalteenustes ja muudes torustikes, kus on vaja roostevabast terasest konstruktsiooni ja käsitsi vooluhulga reguleerimist. Sobivad kandjad võivad hõlmata vett, auru, õhku, õli ja ühilduvaid protsessivedelikke kindlaksmääratud rõhu, temperatuuri ja materjali piirides.

Rullventiilidel on sisemise voolutee tõttu tavaliselt suurem rõhulang kui otseläbivoolu isolatsiooniventiilidel. Kui ventiili kasutatakse pidevaks vooluhulga reguleerimiseks, tuleks suuruse määramisel arvesse võtta nõutavat voolukiirust, rõhulangust ja töösagedust.

Valik, testimine ja KKK

Tellimisel esitage klapi suurus, rõhuklass, ääriku standard, keskmine, töörõhk, temperatuur, korpuse ja viimistlusmaterjalid, kogus ja kõik erilised kontrolli- või dokumentatsiooninõuded. Asendusrakenduste puhul saab konfiguratsiooni kinnitamiseks kasutada olemasolevaid klapijooniseid, andmesildi teavet või näost näkku mõõtmeid.

Spetsifikatsioonis on loetletud API 602 projekteerimiseks ja tootmiseks, ASME B16.10 näost näkku mõõtmete jaoks, ASME B16.34 rõhu ja temperatuuri hinnangute jaoks ning API 598 testimiseks ja kontrollimiseks. Ülevaatus võib hõlmata materjali kontrollimist, mõõtmete kontrollimist, kesta testimist, istme lekke testimist ja lõplikku töökontrolli vastavalt kohaldatavatele nõuetele.

Shangtai toodab tööstuslikke ventiile Hiinas Zhejiangi osariigis Wenzhous. Tootmine hõlmab töötlemist, montaaži, katsetamist ja kontrolli, tootedokumentatsioon on saadaval vastavalt tellimuse nõuetele.

1. Milleks kasutatakse sepistatud roostevabast terasest keraventiili?

Käsitsi sulgemiseks ja vooluhulga reguleerimiseks kasutatakse sepistatud roostevabast terasest keraventiili. Ketta lineaarne liikumine võimaldab ava reguleerida vastavalt vajalikele voolutingimustele.

2. Mis vahe on siibri ja siibri vahel?

Maakera ventiil kasutab istme poole liikuvat ketast, mis sobib nii sulgemiseks kui ka voolu reguleerimiseks. Väravaventiil kasutab väravat, mis liigub vertikaalselt ja mida kasutatakse tavaliselt isolatsiooniteenuseks, kui see on täielikult avatud või täielikult suletud.

3. Kas F304 ja F316 materjale saab valida?

Jah. Spetsifikatsioonis on loetletud ASTM A182 F304 ja F316 valikud kere, varre ja istme jaoks. Sobiv materjal tuleks valida vastavalt keskkonnale, temperatuurile ja korrosioonitingimustele.

4. Millist teavet on vaja klapi valimiseks?

Põhiteave hõlmab klapi suurust, rõhuklassi, ääriku standardit, keskkonda, töörõhku, temperatuuri, materjalinõudeid ja kõiki NACE- või kontrollinõudeid. Asendusventiili kinnituseks võib esitada ka olemasolevad joonised.

5. Kas on võimalik tarnida muid materjale?

Jah. Muud materjalid on saadaval nõudmisel. Nõutav materjalikombinatsioon tuleb kinnitada vastavalt teeninduskeskkonnale, töötingimustele ja kohaldatavatele projekti spetsifikatsioonidele.

6. Mis on äärikühenduse funktsioon?

Äärikuühendus võimaldab klapi poltidega kinnitada vastavate torujuhtme äärikute külge. Samuti võimaldab see ventiili torustikust kontrolliks või hoolduseks eemaldada ilma toru lõikamata.

7. Mis on klassi 150 sepistatud roostevabast terasest äärikuga maaklapp?

See ühendab sepistatud roostevabast terasest klapikorpuse klassi 150 äärikutega otstega ja keraklapi ketasmehhanismi. See on ette nähtud ühilduvate tööstuslike vedelike jaoks ettenähtud rõhu, temperatuuri ja materjali piirides.
