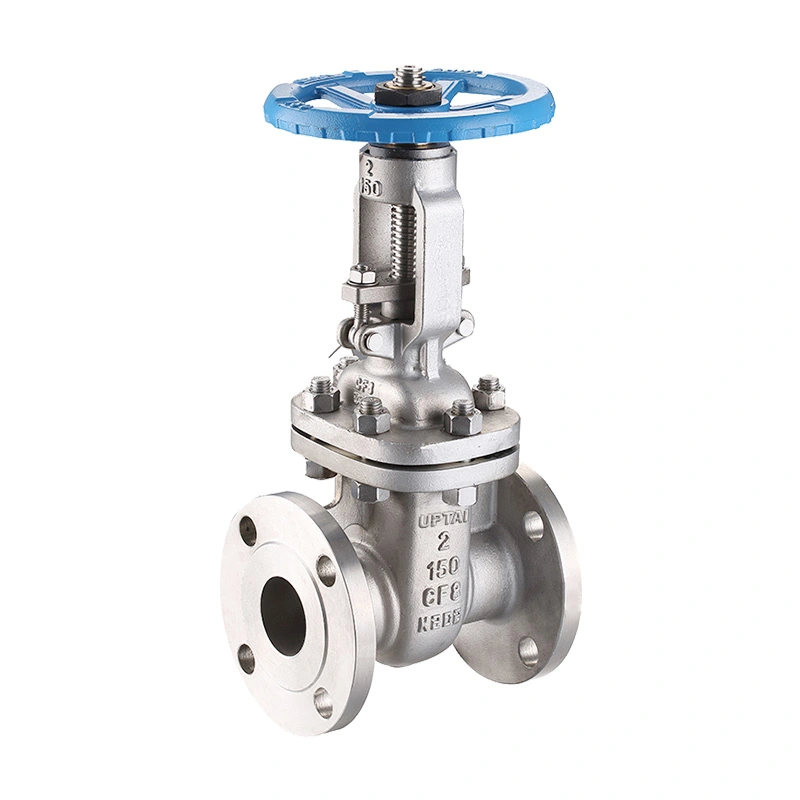

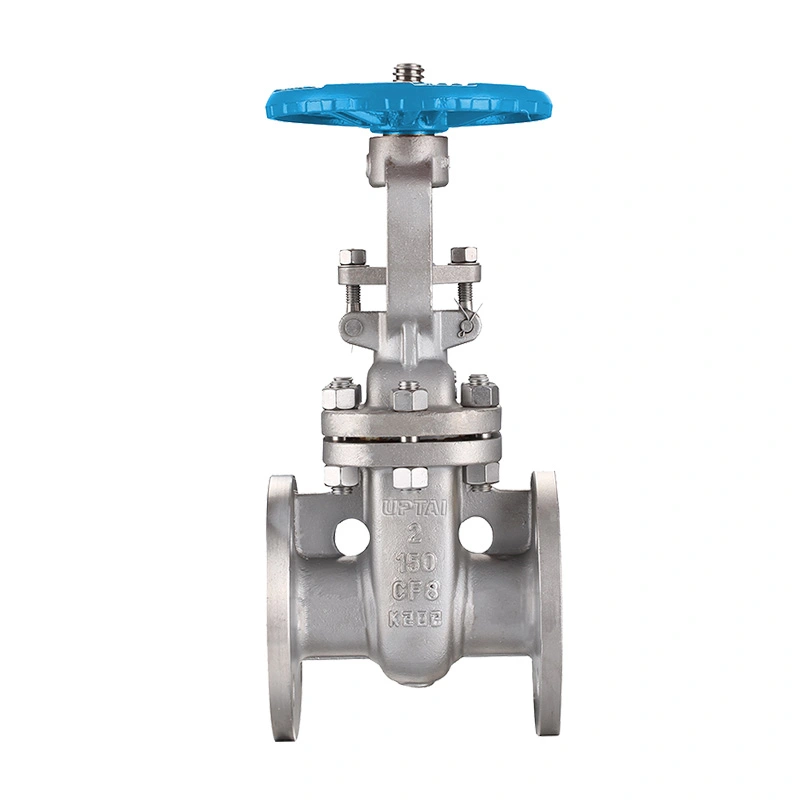

ANSI 150LB roostevabast terasest väravaklapp

ANSI 150LB roostevabast terasest väravaventiil on konfigureeritud torujuhtme isoleerimiseks, kui on vaja täisavalist vooluteed ja roostevabast terasest klapi korpust. Värav liigub läbipääsu avamiseks või sulgemiseks vertikaalselt, muutes selle klapi sobivaks rakenduste jaoks, mis nõuavad tavaliselt täielikult avatud või täielikult suletud hooldust, mitte pidevat drosselit. Loetletud konfiguratsioon hõlmab NPS 2" kuni 48" ja kasutab käsiratast või käiku vastavalt klapi suurusele.

Shangtai toodab tööstuslikke ventiile Hiinas Zhejiangi osariigis Wenzhous. Klappide tootmine hõlmab materjali ettevalmistamist, töötlemist, komponentide kokkupanekut, survetestimist, kontrolli, märgistamist ja lõplikku pakkimist. Toote konfiguratsiooni saab kinnitada vastavalt torujuhtme suurusele, rõhuklassile, töökeskkonnale, temperatuurile, materjalinõuetele, ühendusstandardile ja kohaldatavatele projekti spetsifikatsioonidele.

Peamised mõõtmed

Väravaventiili ehitus ja tööpõhimõte

Ventiilis kasutatakse värava tüüpi sulgurelementi, mis liigub torujuhtme voolusuunaga risti. Kui värav on täielikult üles tõstetud, avatakse voolukanal; kui värav on alla lastud, suletakse läbipääs. See sirgjooneline paigutus valitakse tavaliselt torujuhtme isoleerimiseks, kus madal rõhukadu täielikult avatud asendis on oluline.

Väravaventiilid on üldiselt mõeldud pigem isoleerimiseks kui tavapäraseks drosseluks. Klapi täielikult avatud või täielikult suletuna hoidmine aitab vähendada värava ja istmepindade tarbetut kulumist. Kui voolu reguleerimine on vajalik, tuleks klapi tüüpi ja töötingimusi hinnata eraldi.

Roostevabast terasest korpus ja ketas

Loetletud korpuse ja ketta materjalid on ASTM A351 CF8 / CF8M. Neid roostevaba terase sorte saab valida tööstusteenuste jaoks, kus korrosioonikindlus ja materjalide ühilduvus on olulised. Tegelik materjal peaks vastama protsessikeskkonnale, temperatuurile, rõhule ja projekti spetsifikatsioonidele.

F304 / F316 Vars

Vars on määratud kui ASTM A182 F304 / F316. Vars kannab tööjõu käsirattalt või käigukastilt üle väravale. Varre materjali valikut tuleks kaaluda koos klapi korpuse, ketta, pesa, tihendi ja töötlemiskeskkonnaga.

Stellite 6 istme konfiguratsioon

Loetletud istmekonfiguratsioon sisaldab ASTM A182 F304 / ASTM A351 CF8M + Stellite 6. Stellite 6 kõvakattega istmepinda kasutatakse sobivatel istmepindadel, kus nõutakse kulumiskindlust ja korduvat kokkupuudet istmega. Täpne istme paigutus tuleb kinnitada vastavalt klapi suurusele ja tellitud konfiguratsioonile.

Klass 150 surve- ja äärikühendus

Klassi 150 tähis identifitseerib klapi rõhuklassi kohaldatava ASME rõhu-temperatuuri hindamissüsteemi alusel. Seda ei tohiks tõlgendada fikseeritud 150 PSI töörõhuna. Loetletud maksimaalne töörõhk on 285 PSI, samas kui konkreetse klapi lubatud rõhk sõltub materjalist, suurusest, temperatuurist ja kohaldatavast rõhu-temperatuuri hinnangust.

Ventiil kasutab RF-ühilduvaid äärikuotsi. NPS 2" kuni 24" jaoks on loetletud ühendusstandard ASME B16.5, samas kui NPS 26" ja uuemad on määratud ASME B16.47 seeria A jaoks. Torujuhtme ääriku mõõtmeid, rõhuklassi, tihendi valikut, poltide paigutust ja esikülje seisukorda tuleks enne paigaldamist kontrollida.

Klapi töö ja suuruse valik

Töömeetod muutub vastavalt klapi suurusele. Loetletud konfiguratsioonis kasutatakse 2" kuni 16" ventiilide jaoks käsiratast ja 18" ja suuremate suuruste jaoks käigukasti. Suuremad ventiilid nõuavad üldiselt suuremat töömomenti, mistõttu käigumehhanism sobib suurema läbimõõduga torujuhtme ventiilide käsitsi juhtimiseks.

Käsiratta kasutamine

Käsirattaga töötamine pakub otsest kohalikku juhtimist määratud 2-16-tollise klapisuuruste jaoks. Operaator peaks keerama käsiratast vastavalt klapi avanemis- ja sulgemissuunale ega tohi ebatavalise takistuse ületamiseks kasutada liigset välist jõudu.

Käiguoperaator

18" ja suuremad ventiilid on ette nähtud käigukastiga. Käigukast annab mehaanilise eelise suuremate ventiilide avamisel ja sulgemisel ning võib olla kasulik seal, kus otse käsirattaga töötamine nõuab liigset tööjõudu.

NACE teenusega seotud kaalutlused

Loetletud konfiguratsioonis on viited NACE MR0175 / ISO 15156. Need standardid on seotud materjalide nõuetega seadmetele, mis puutuvad kokku nafta- ja gaasitootmisel vesiniksulfiidi sisaldava spetsiifilise keskkonnaga. NACE rakendatavust tuleks kinnitada tegeliku teeninduskeskkonna, materjalinõuete, rõhu, temperatuuri ja projekti spetsifikatsioonide põhjal, mitte ainult klapimudeli põhjal.

Haputeenuste rakenduste puhul võivad materjali valiku ja kõvaduse nõuded olla olulised. Seetõttu tuleks enne tellimist üle vaadata kogu klapi konfiguratsioon, sealhulgas survet sisaldavad materjalid, viimistlus, istmed, vars ja muud märjaks saanud komponendid.

Kohaldatavad tööstusharud

Nafta- ja gaasisüsteemid

Kasutatakse torujuhtme isoleerimiseks ülesvoolu, keskvoolu, rafineerimise ja naftakeemia rakendustes, kus valitud roostevabast terasest materjalid ja rõhuklass ühilduvad kasutustingimustega.

Keemiline töötlemine

Sobib ühilduvate keemiliste ja protsessivedelike isoleerimiseks. Korpust, ketast, vart, istet ja muid materjale tuleks kontrollida keemilise koostise, kontsentratsiooni, töötemperatuuri ja rõhu suhtes.

Vesi ja reovesi

Kohaldatakse valitud veejaotus-, puhastus-, kommunaal- ja protsessiveetorustike puhul, kus on vaja äärikuga isolatsiooniventiili.

Toite- ja kommunaalsüsteemid

Saab kasutada isoleerimiseks tööstuslikes torustikes, elektriga seotud süsteemides, HVAC-teenustes ja muudes ühilduvates vedelike rakendustes kindlaksmääratud rõhu- ja temperatuuripiirides.

Valiku kaalutlused

Torujuhtme suurus:Enne tellimist kinnitage toru nimisuurus ja nõutav klapi suurus. Suure läbimõõduga ventiile tuleks kontrollida ka olemasoleva paigaldus- ja tööruumi osas.

Surve klass:Veenduge, et klass 150 ja loetletud maksimaalne töörõhk sobivad torustiku tegelikule rõhule töötemperatuuril.

Keskmine ühilduvus:Kontrollige roostevabast terasest korpuse, ketta, varre, istme, tihendi ja muude märjaks saanud materjalide ühilduvust protsessikeskkonnaga.

Ühenduse standard:Kontrollige torujuhtme jooniste järgi ääriku standardit, RF-pinda, poldi aukude paigutust, tihendi tüüpi ja näost näkku nõudeid.

Töömeetod:Kinnitage, kas käsiratta või käigukasti kasutamine on vajalik vastavalt klapi suurusele, paigaldusasendile, olemasolevale tööruumile ja nõutavale tööpöördemomendile.

Nõuded teenusele:Kui klapp on ette nähtud hapugaasi või muu H₂S-i sisaldav teenus, esitage materjali- ja tootmiskinnituse jaoks asjakohane NACE või projekti spetsifikatsioon.

Paigaldamine ja hooldus

Enne paigaldamist kontrollige ventiili, äärikupindu, tihenduspindu ja kaitsekatteid transpordikahjustuste suhtes. Torujuhe peab olema korralikult joondatud, et toru välised koormused ei kanduks tarbetult üle

KKK

K1: Mille poolest siibri klapp torujuhtme isolatsiooni poolest kuulventiilist erineb?

Väravventiil kasutab torujuhtme avamiseks või sulgemiseks lineaarselt liikuvat väravat, kuulventiil aga pöörlevat kuuli. Ventiilid valitakse tavaliselt suurema torujuhtme isolatsiooni jaoks, kus on vaja sirget vooluteed ja suhteliselt väikest voolutakistust täielikult avatud asendis.

Q2: Mida tuleks kontrollida, kui väravaklappi on raske kasutada?

Kontrollige, kas torujuhe on õigesti joondatud, kas vars ja töömehhanism on puhtad ja määritud vastavalt ettekirjutusele ning kas liigne rõhk või sadestused ei mõjuta värava liikumist. Kui ebanormaalne takistus jääb püsima, tuleks ventiil isoleerida ja kontrollida, mitte täiendava välise hoovaga sundida.

Q3: Kuidas tuleks roostevabast terasest väravaventiili enne paigaldamist hoida?

Klappi tuleb hoida puhtas ja kuivas kohas, hoides äärikukaitsed paigal. Vältige kokkupuudet söövitavate ainetega, liigse niiskuse, löökide ja sisemiste tihenduspindade saastumisega. Suured ventiilid peaksid olema ka ladustamise ja käsitsemise ajal asjakohaselt toetatud.

Q4: Mis võib põhjustada leket pärast tõmbeventiili paigaldamist?

Võimalikud põhjused on kahjustatud tihenduspinnad, sobimatu tihendi paigaldamine, võõrkehad ventiili sees, ebaõige sulgemine või torujuhtme joondamise probleemid. Tegelik põhjus tuleks kindlaks teha ülevaatuse ja rõhu testimise teel pärast seda, kui süsteem on ohutult isoleeritud.

K5: Kas ANSI 150LB roostevabast terasest väravaventiili saab tarnida vastavalt torujuhtme joonisele?

Jah. Klapi suurust, esikülje mõõtmeid, ääriku paigutust, tööasendit, materjali konfiguratsiooni ja muid ühendusnõudeid saab enne tootmist torujuhtme joonisel üle vaadata. See on eriti kasulik asendusventiilide ja fikseeritud paigaldusmõõtmetega projektide puhul.

K6: Kas ventiili saab kasutada olemasoleva väravaventiili asendajana?

Jah, tingimusel, et asendusventiil vastab nõutavale suurusele, rõhuklassile, näo mõõtmetele, äärikühendusele, materjali spetsifikatsioonile, töömeetodile ja paigaldusruumile. Konfiguratsiooni kinnitamiseks saab kasutada olemasolevaid klapi jooniseid, andmesildi teavet või mõõtmete andmeid.

Q7: Kuidas saab ventiili kasutusiga säilitada?

Käitage ventiili ettenähtud rõhu ja temperatuuri piires, vältige tarbetut korduvat tsüklit, hoidke vars ja töömehhanism sobivas seisukorras ning kontrollige klappi perioodiliselt vastavalt torustiku hooldusgraafikule. Kõiki ebatavalisi lekkeid või töötakistusi tuleb viivitamatult uurida.

Q8: millist tehnilist teavet tuleks enne tellimist kinnitada?

Põhiteave hõlmab nimisuurust, rõhuklassi, otsaühendust, näo mõõtmeid, kere ja sisustuse materjale, istme konfiguratsiooni, töömeetodit, hoolduskeskkonda, rõhku, temperatuuri, kohaldatavaid standardeid ja mis tahes erilisi kontrolli- või dokumentatsiooninõudeid.
