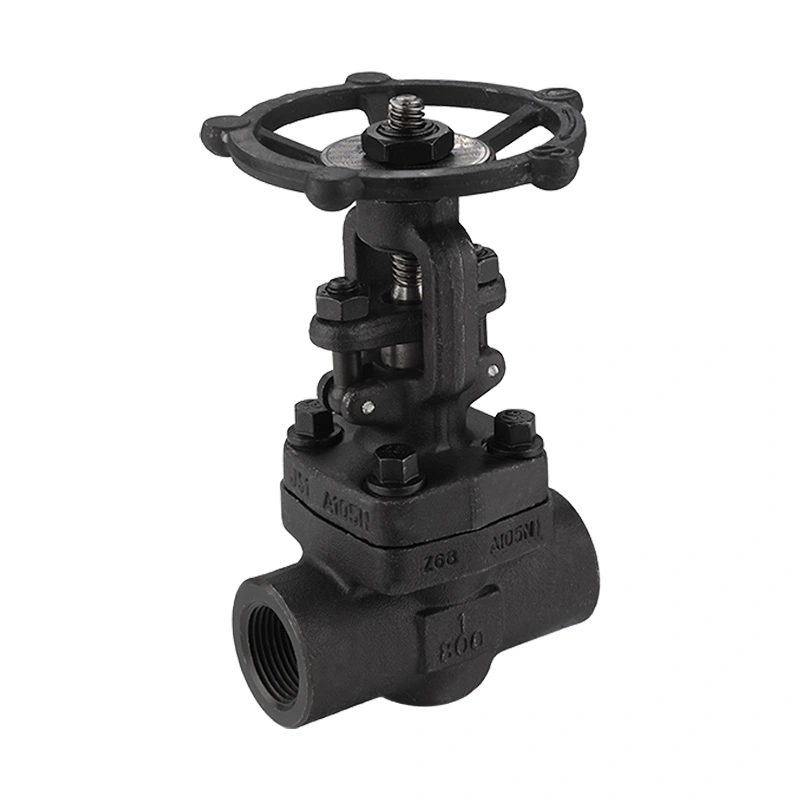

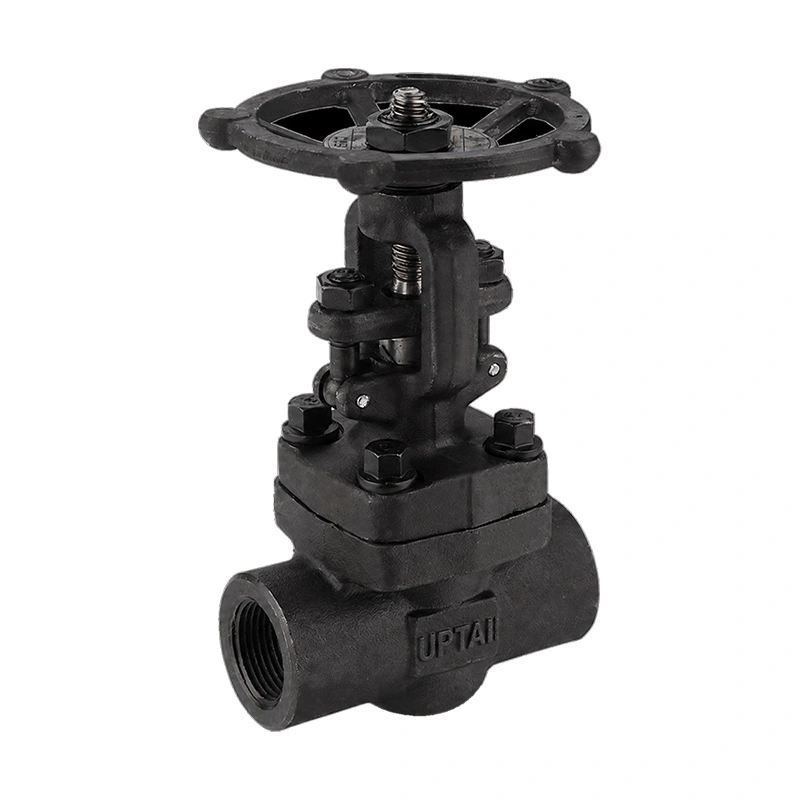

Sepistatud süsinikterasest väravaklapp 800LB

Sepistatud süsinikterasest väravaventiil 800LB on väikese avaga tööstuslike torustike jaoks mõeldud sepistatud tõmbeventiil. See kasutab ASTM A105N korpust, OS&Y varre paigutust, poltidega kapoti ja käsiratta juhtimist. Erinevate torustikukonfiguratsioonide jaoks on saadaval NPT, BSP ja pesa-keevisühendused.

Shangtai toodab tööstuslikke ventiile Hiinas Zhejiangi osariigis Wenzhous. Tootmisprotsess hõlmab töötlemist, kokkupanemist, survetestimist, kontrolli, märgistamist ja pakkimist. Klapi spetsifikatsioone saab kinnitada nõutava suuruse, ühenduse, keskkonna, rõhu, temperatuuri ja materjalinõuete põhjal.

Peamised mõõtmed

Klapi ehitus

Klapi korpus on valmistatud ASTM A105N sepistatud süsinikterasest. Kapott on poltidega kere külge kinnitatud, võimaldades juurdepääsu sisemistele osadele pärast liini eraldamist ja rõhu vähendamist.

OS&Y tüvi

Väliskruvi ja ike konstruktsioon asetab varre ventiili korpusest väljapoole. Töö ajal on näha varre liikumist, mis annab ka lihtsa visuaalse ülevaate klapi asendist.

Tugev kiil

Voolukanali sulgemiseks liigub kiil vertikaalselt. Paigaldusventiil on ette nähtud isoleerimiseks ja seda kasutatakse tavaliselt täielikult avatud või täielikult suletud asendis.

Varre ja istme materjalid

Loetletud tüvematerjal on ASTM A182 F6a. Plaat on saadaval ASTM A-276 Gr. 420 koos valikulise Stellite 6 kõvakattega konfiguratsiooniga, samas kui loetletud istmematerjal on ASTM A-276 Gr. 410.

Rõhk ja temperatuur

Klapi nimiväärtus on CL800 ja maksimaalne töörõhk on 1975 PSI. Rakendatav töörõhk sõltub temperatuurist, materjalist, suurusest ja vastavast rõhu-temperatuuri reitingust. Klapi valimisel tuleks lähtuda tegelikest töötingimustest, mitte ainult rõhuklassist.

Loetletud temperatuurivahemik on -29ºc + 425ºc. Istme, varre, tihendi ja muude sisemiste materjalide ühilduvust tuleks kontrollida, kui ventiili kasutatakse kõrgel temperatuuril.

Ühenduse lõpetamise valikud

Ventiili saab tarnida NPT, BSP või pesa-keevitusotstega. Ühendus peab vastama torujuhtme spetsifikatsioonile ja paigaldusmeetodile.

NPT

NPT keermestatud otsad on määratletud vastavalt loetletud ASME B1.20.1 ühendusstandardile. Enne paigaldamist tuleb kontrollida keerme suurust ja omavahel ühendatud komponente.

BSP

BSP-otsad on saadaval torusüsteemidele, mis kasutavad ühilduvaid BSP-keere. Vajalik keerme konfiguratsioon tuleb kinnitada tellimisel.

Socket Weld

Pistikupesa-keevitusotsad sobivad väikese läbimõõduga torustikule, kus on vaja keevisühendust. Keevitusprotseduurid peaksid järgima kehtivaid torustiku spetsifikatsioone.

NACE nõuded

Spetsifikatsioonis on loetletud NACE MR0175 / ISO 15156. Haputeenuste rakenduste puhul tuleks ventiili materjalid ja tootmisnõuded tegelike kasutustingimuste ja projekti spetsifikatsioonide suhtes üle vaadata.

Kui nõutakse NACE-vastavust, tuleks enne tootmist kinnitada nõutavad materjaliklassid, kõvaduse piirid, kontrollinõuded ja dokumentatsioon.

Tüüpilised rakendused

Nafta ja gaas:Väikese avaga isolatsioonipunktid ülesvoolu, allavoolu ja protsessitorustikus.

Rafineerimine ja naftakeemia:Protsessiliinid, tehnotorustik ja seadmete ühendused, mis nõuavad käsitsi isoleerimist.

Elektritootmine:Valitud auru-, boileri- ja kommunaalliinid määratud rõhu ja temperatuuri piires.

Tööstuslikud seadmed:Kompaktsed torustikusõlmed ja protsessiseadmed, mis kasutavad keermestatud või pesa-keevisühendusi.

Valikupunktid

Enne tellimist kinnitage ventiili suurus, ühenduse tüüp, töörõhk, temperatuur, keskkond ja materjali nõuded. Haputeenuste rakenduste puhul esitage kohaldatav NACE spetsifikatsioon. Keermestatud ühenduste puhul kinnitage keerme tüüp ja suurus. Pistikupesa-keevisühenduste puhul kinnitage torude mõõtmed ja keevitusnõuded.

Klapp on ette nähtud isoleerimiseks. Kui rakendus nõuab pidevat vooluhulga reguleerimist, tuleks enne valimist üle vaadata töömeetod ja klapi tüüp.

Paigaldamine ja hooldus

Enne paigaldamist kontrollige ventiili ja ühendusotsad. Hoidke sisepinnad puhtad ja eemaldage kaitsekatted alles siis, kui klapp on paigaldamiseks valmis.

Keermestatud ühendused tuleb kokku panna ettenähtud tihendusmeetodil ilma liigse pingutamiseta. Pistikupesaga keevitatud versioonide puhul peaks keevitusprotseduur kontrollima soojuse sisendit ja järgima kehtivaid torustiku nõudeid.

Pärast paigaldamist kasutage käsiratast ja kontrollige täielikku avamis- ja sulgemiskäiku. Enne hooldust isoleerige torujuhe ja vabastage sellest rõhk. Kontrollimine peaks hõlmama vart, pakkimisala, kapoti ühendust, käsiratast ja tihenduspindu.

Testimine ja dokumenteerimine

Klapp on projekteeritud ja toodetud vastavalt API 602-le ning API 598 on määratud testimiseks ja kontrollimiseks. Ülevaatus võib hõlmata materjali kontrollimist, mõõtmete kontrollimist, kesta testimist, istme lekke testimist, töökontrolli ja lõppkontrolli.

Materjali teavet, mõõtmete andmeid, jooniseid, ülevaatuse protokolle ja katsedokumente saab esitada vastavalt tellimuse nõuetele.

KKK

Q1: Mis on sepistatud süsinikterasest väravaklapp 800LB?

Sepistatud süsinikterasest väravaventiil 800LB on kõrgsurve väikese avaga torustike jaoks mõeldud sepistatud tõmbeventiil. See kasutab torujuhtme isoleerimiseks sepistatud süsinikterasest korpust ja värava tüüpi sulgurelementi. Loetletud konfiguratsioon sisaldab OS&Y-funktsiooni, poltidega kapoti, käsiratta juhtimist ja NPT-, BSP- või pesa-keevisühendusi.

Q2: Mis vahe on OS&Y ja varjatud varrega disainil?

OS&Y konstruktsioonis on vars paigutatud väljaspool klapi korpust ja liigub töö ajal nähtavalt. Peidetud varrega disain hoiab varre liikumist klapi korpuses. OS&Y paigutus muudab ligikaudse klapi asendi visuaalselt hõlpsamini tuvastatavaks.

Q3: Millal tuleks valida pesa-keevitusühendus?

Pistikupesa-keevisotsikuid võib kaaluda väikese läbimõõduga torusüsteemide puhul, kus on vaja keevisühendust. Enne valimist tuleb kinnitada toru suurus, seina paksus, keevitusprotseduur ja projekti torustiku standard.

Q4: Kas klapp vajab regulaarset määrimist?

Määrimisnõuded sõltuvad klapi konstruktsioonist ja töötingimustest. Varre ja töökomponente tuleb hooldada vastavalt tootja hooldusjuhistele ning tihenduskomponentidele ei tohi kanda sobimatuid määrdeaineid.

K5: Mis võib põhjustada välist leket varre ümber?

Tüvepiirkonna leke võib olla seotud tihendi seisukorra, varre pinna seisukorra, ebaõige reguleerimise või komponentide kulumisega. Enne pakkimisala kontrollimist või hooldamist tuleb klapp isoleerida ja vabastada rõhust.

K6: Kas seda ventiili saab kohandada muude materjalidega?

Soovi korral on saadaval ka muud materjalikonfiguratsioonid. Nõutav korpus, ketas, vars, iste ja muud materjalid tuleks täpsustada vastavalt keskkonnale, rõhule, temperatuurile, korrosioonitingimustele ja kehtivatele standarditele.

K7: Millist teavet tuleks pakkumise jaoks esitada?

Esitage klapi suurus, ühenduse tüüp, keskkond, töörõhk, temperatuur, kogus, materjalinõuded, NACE nõuded, kui need on kohaldatavad, ja kõik kohaldatavad joonised või projekti spetsifikatsioonid.
