1 tk kuulventiilid

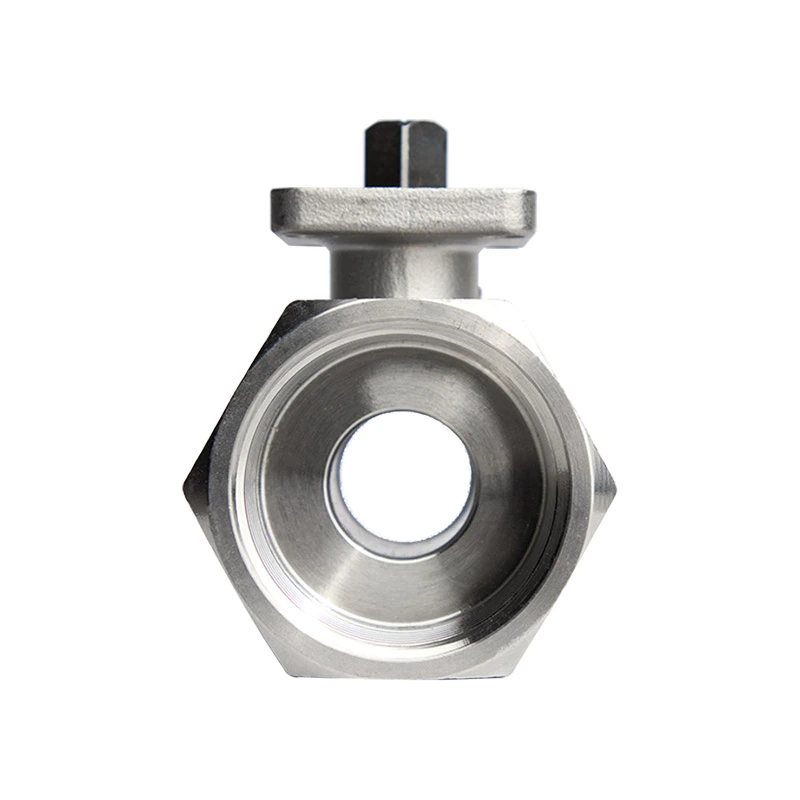

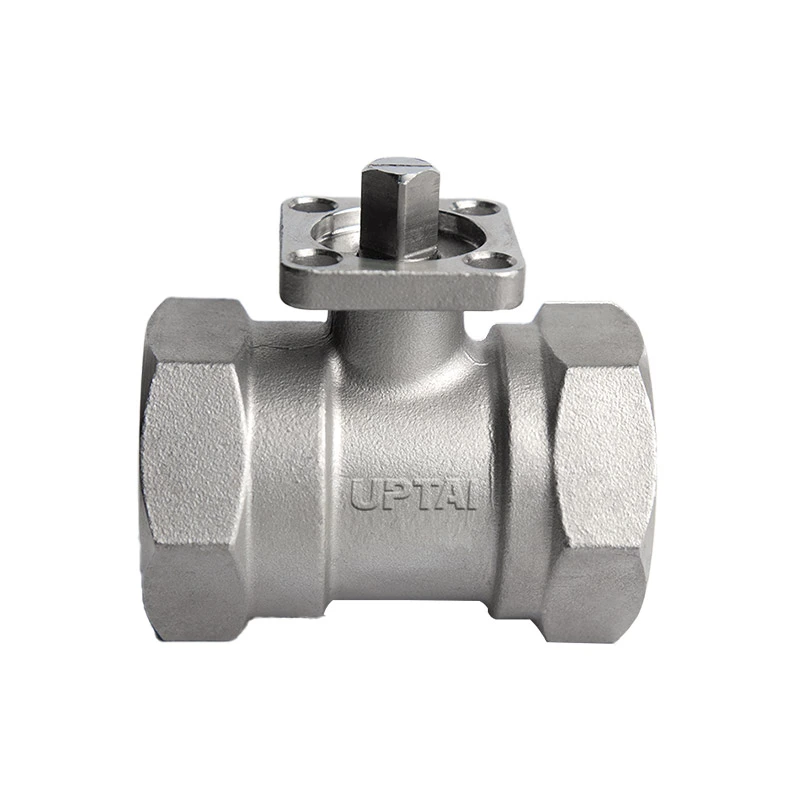

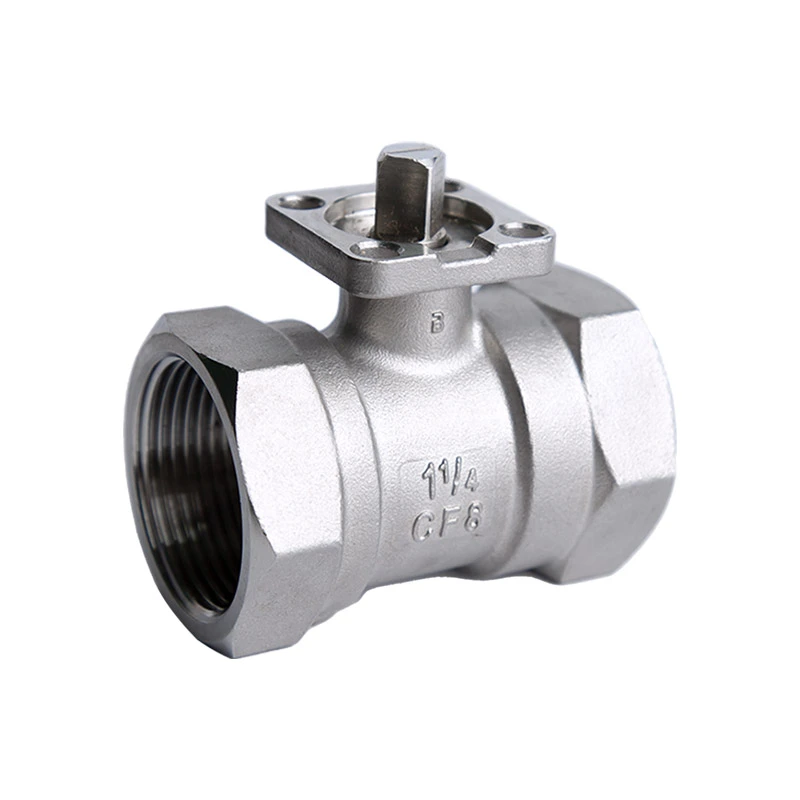

1 tk roostevabast terasest otsemonteeritav kuulventiil
Shangtai Valve on 1PC roostevabast terasest otsemonteeritava kuulventiili professionaalne tootja, mis on mõeldud rakenduste jaoks, mis nõuavad täiturmehhanisme või muid tarvikuid. Kõik klapimaterjalid on nikli ja kroomi sisalduse kontrollimiseks spektromeetriga testitud. Saadaval on suurused 1/2” kuni 2”, mitme materjalivalikuga. See pakub usaldusväärset lahendust originaalseadmete tootjatele, turustajatele ja tööstuslike vedelike juhtimisprojektidele.
Kui traditsiooniline käsitsi kuulventiil on varustatud täiturmehhanismiga, võib vaja minna täiendavaid kronsteine ja liitmikke paigaldamiseks ja joondamiseks. See võib muuta paigaldamise keerulisemaks ja nõuda täiendavat reguleerimist ventiil ja täiturmehhanism.
Shangtai Valve otsepaigalduskonstruktsioon pakub ventiilile täiturmehhanismi paigaldusliidest, mis vähendab vajadust täiendavad kinnitusdetailid. Kompaktne klapi ja täiturmehhanismi ühendus hõlbustab ka paigaldamist ja säilitada täpne edastus.
See 1 PC roostevabast terasest otsemonteeritav kuulventiil töötati välja vastusena välismaiste klientide nõudmistele a täiturmehhanismidega ühilduv ühes tükis ventiil. Shangtai töötas välja tööriistad ja optimeeris selle põhjal ventiili struktuuri neid rakendusnõudeid.
Klapp sobib tööstusseadmetele ja automatiseeritud vedeliku juhtimissüsteemidele, kus kompaktne klapp ja täiturmehhanismi ühendus on vajalik.
Toote parameetrid
| Peamised mõõtmed: | 1/4"–2" |
| Surve klass: | CL150 |
| Lõime standard: | NPT, BSP |
| MAX rõhk: | 285 PSI |
| Projekteerimis- ja tootmisstandardid: | ASME B16.34 |
| Testimine ja kontroll: | API598 |
| Spetsiaalne disain: | Lukustusseade, Väljapuhumisvastane vars |
| Rõhu-temperatuuri väärtused: | ASME B16.34 |
| Pordi tüüp: | Vähendatud sadam |
| Temperatuurivahemik: | -25 ℃ ~ 150 ℃ |
| Korpuse materjal: | ASTM A351 CF8M (316) |
| Palli materjal: | ASTM A182 F304 |
| Varre materjal: | ASTM A182 F304 |
| Istme materjal: | RPTFE (PTFE+15%fv) |
| Valikud: | Muud materjalid on saadaval nõudmisel. |

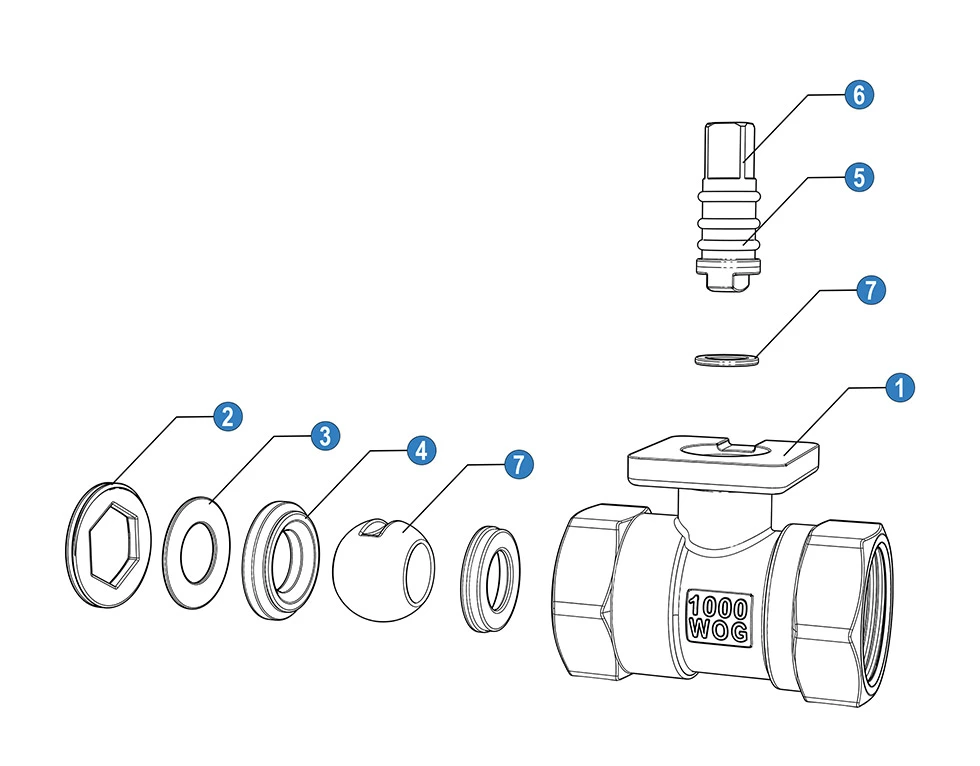

| Ei | Nimi | Materjal (*N/B) | |
| 1 | Keha | SS 316 | SS 304 |
| 2 | Kork | SS 316 | SS 304 |
| 3 | Seib | SS 316 | SS 304 |
| 4 | Palliistme | PTFE | PTFE |
| 5 | O-rõngas | PTFE | PTFE |
| 6 | Vars | SS 316 | SS 304 |
| 7 | Pall | SS 316 | SS 304 |
| 8 | Hõõrderõngas | PTFE | PTFE |
* N: keermeotsad vastavalt ANSI B 2.1 NPT-le
* B: keermeotsad vastavalt standardile BS21 BSP

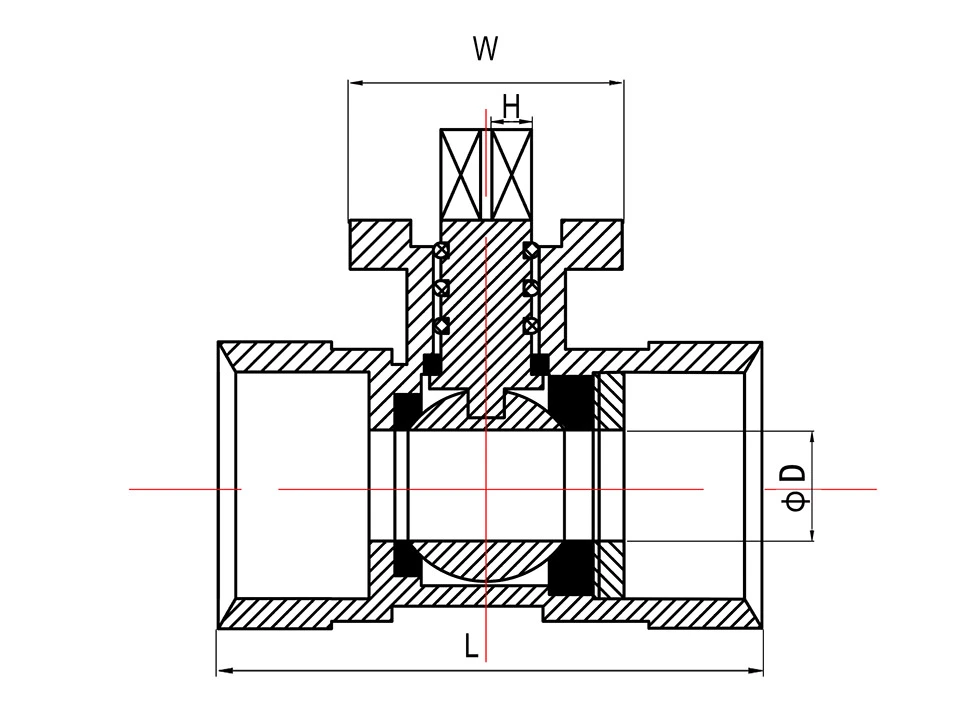

| Suurus | Mõõdud (mm) | |||
| D | W | H | L(+-2) | |
| 1/2" | 25 | 36*36 | 6 | 54.5 |
| 3/4" | 32 | 36*36 | 9 | 59 |
| 1" | 38 | 36*36 | 9 | 72 |
| 1 1/4" | 47.5 | 36*36 | 9 | 76 |
| 2" | 65 | 50*50 | 11 | 97 |
Kv VÄÄRTUSED
Kv = The rate of flow of water in cubic meter per hour that will generate a pressure drop of 1 bar across a ventiil.
| 1/2" | 3/4" | 1" | 11/4" | 2" |
| 5 | 13 | 28 | 40 | 109 |
Tehnilised eelised
Integreeritud täiturmehhanismi paigalduslahendus
Sisseehitatud ISO paigaldusplatvorm võimaldab otseühendust täiturmehhanismidega, vähendades vajadust väliste klambrite järele ja paigalduskomponentide minimeerimine.
Seadmete tootjate jaoks tähendab see järgmist:
- Kiirem montaažiprotsess
- puhtam seadmete disain
- Madalam paigalduskulu
Optimeeritud OEM-seadmete tootmiseks
Erinevalt tavalistest manuaalsetest kuulventiilidest on see 1 tk roostevabast terasest otsemonteeritav kuulventiil projekteeritud automatiseeritult integratsiooni silmas pidades. See aitab originaalseadmete tootjatel välja töötada kompaktseid seadmeid, millel on vähem väliseid komponente ja lihtsam hooldus juurdepääs.
Materjali jälgitavus ja töökindlus
Teostame roostevabast terasest materjalidele spektromeetrilisi katseid, et enne nikli- ja kroomisisaldust kontrollida tootmine, tagades materjali ühtlase jõudluse.
Saadaolevad roostevabast terasest valikud tagavad usaldusväärse korrosioonikindluse tööstuslike vedelike rakenduste jaoks.
Kompaktne ühes tükis ventiili struktuur
Ühes tükis kere disain pakub:
- Vähendatud lekkeoht
- Lihtne hooldus
- Ruumisäästlik paigaldus
See sobib seadmetele, kus on oluline paigaldusruum ja pikaajaline töökindlus.
Täppistootmine stabiilseks tööks
Iga klapp on valmistatud täppistöötlustehnoloogiaga, et säilitada täpsed mõõtmed, sujuv töö ja usaldusväärne ühenduse jõudlus tööstuslikes töötingimustes.
Tüüpilised rakendused
Automatiseeritud tööstusseadmed
Kasutatakse kompaktse voolujuhtimise komponendina masinates, mis nõuavad täiturmehhanismiga töötavat ventiili.
Protsessi juhtimissüsteemid
Sobib tööstuslikele torustikele, kus on vaja automaatset avamise ja sulgemise juhtimist.
Veepuhastusseadmed
Kasutatakse automaatse vedelikuhaldusega filtreerimis- ja puhastussüsteemides.
HVAC-seadmed
Pakub usaldusväärset voolu ümberlülitamist ja väljalülitamise juhtimist HVAC-ga seotud süsteemide jaoks.
Farmaatsia- ja keemiaseadmed
Sobib rakendustele, mis nõuavad roostevabast terasest konstruktsiooni ja stabiilset vedeliku juhtimist.
Shangtai OEM-i tugi
Shangtai Valve pakub globaalsetele klientidele kohandatud klapilahendusi, sealhulgas:
- Materjali valik vastavalt töötingimustele
- Kohandatud suurused ja ühendusstandardid
- OEM-i kaubamärgi tugi
- hulgitootmise võimalus
KKK
Miks valida tavalise kuulventiili asemel otsepaigaldatav kuulkraan?
Otsepaigaldatav kuulventiil on mõeldud automatiseerimisrakenduste jaoks. See võimaldab täiturmehhanisme otse paigaldada, lisakomponentide vähendamine ja süsteemi kokkupaneku lihtsustamine.
Milliseid täiturmehhanisme saab sellele 1 PC roostevabast terasest otsemonteeritavale kuulventiilile paigaldada?
Ventiili saab ISO kinnitusplatvormi kaudu sobitada pneumaatiliste ja elektriliste täiturmehhanismidega.
Kas see klapp sobib OEM-seadmete jaoks?
Jah. Kompaktne struktuur ja täiturmehhanismi valmis konstruktsioon muudavad selle sobivaks masinatootjatele ja automaatikale süsteemiintegraatorid.
Kuidas Shangtai Valve kontrollib materjali kvaliteeti?
Toores roostevabast terasest materjale kontrollitakse spektromeetriga, et kontrollida koostist ja säilitada tootmist järjepidevus.
