Kuidas saab kolmesuunalise kuulventiili L-port parandada voolu reguleerimist tööstuslikes torustikesüsteemides

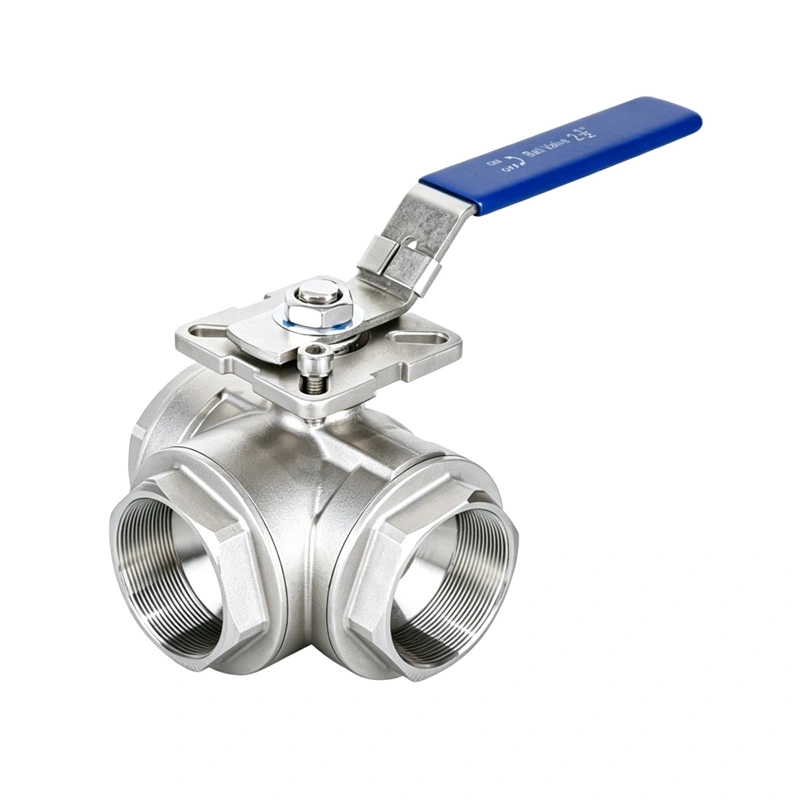

Shangtaiannab aKolmekäiguline kuulkraan L-portmõeldud usaldusväärseks voolulülitamiseks tööstuslikes torustikesüsteemides. Kolmeosalise korpuse, pikendatud põkk-keevitusega otste ja roostevabast terasest konstruktsioonivõimalustega klapp aitab inseneridel juhtida vedeliku suunamist, lihtsustada torustike paigutust ja planeerida hooldust nõudlikes töötingimustes.

L-pordi konfiguratsiooniga kolmekäiguline kuulventiil on ette nähtud vedeliku ümbersuunamiseks kahe ühendatud torujuhtme haru vahel. Selle spetsiaalselt töödeldud kuul loob L-kujulise läbipääsu, mis joondub käepideme pöörlemisel valitud portidega. Erinevalt T-pordi konstruktsioonist, mis võib olenevalt konfiguratsioonist ühendada samaaegselt mitut porti, kasutatakse L-pordiga ventiili peamiselt voolu suunamiseks ja allika valimiseks. Õige klapi valimine nõuab tähelepanu pordi orientatsioonile, korpuse materjalidele, istme ühilduvusele, rõhu-temperatuuri hinnangutele ja ühendusstandarditele. See juhend selgitab L-porti kolmesuunaliste kuulventiilide tööpõhimõtet, peamisi eeliseid, tööstuslikke rakendusi ja ostukaalutlusi, aidates inseneridel, hooldusmeeskondadel ja tööstusostjatel teha teadlikke otsuseid.

Sisukord

• Mis on kolmekäigulise kuulventiili L-port?
• Kuidas L-porti kolmesuunaline kuulkraan töötab?
• L-Port vs. T-Port: mis vahe on?
• Millised on peamised eelised?
• Kus L-Port kuulventiile kasutatakse?
• Kuidas valida õige ventiil
• Tehnilised andmed ülevaatamiseks
• Paigaldus- ja hooldussoovitused
• Korduma kippuvad küsimused
• Järeldus: õige voolukontrolli otsuse tegemine

Mis on kolmekäigulise kuulventiili L-port?

Kolmekäiguline kuulventiil on mehaaniline voolujuhtimisseade, millel on kolm porti ja selle korpuses on pöörlev kuul. Sisemine läbipääs määrab, millised pordid klapi töötamise ajal suhtlevad. L-pordi konfiguratsioonis sarnaneb läbipääs L-tähega, võimaldades klapil juhtida vedelikku valitud ühenduste vahel.

Näiteks võib torujuhtmel olla üks ühine ühendus ja kaks alternatiivset väljalaskeava. Klapp võib suunata sissetuleva vedeliku esimese väljalaskeava poole või lülitada selle teisele väljalaskeavale, olenevalt sisemisest läbipääsust ja käepideme asendist. Kasutamata haru on isoleeritud ettenähtud tööasendis, kui klapi konstruktsioon seda paigutust toetab.

Shangtai toode ühendab selle voolu suunamise põhimõtte kolmeosalise korpuse ja pikendatud põkkkeevitusotstega. Täiendav keevisotsa pikkus annab tööruumi torujuhtme paigaldamiseks ja võib olla kasulik isoleeritud või maapinnaga torustike paigutustel, kus määratud konstruktsioon nõuab täiendavat vaba ruumi.

Üldised ehituskaalutlused hõlmavad järgmist:

• Klapi korpus:Roostevaba teras või muud konkreetsed materjalid, mis on valitud vastavalt rakendusele.
• Pall ja vars:Voolu suunamise ja töömomendi edastamise eest vastutavad komponendid.
• Istmed ja tihendid:Osad, mis toetavad tihendamist kindlaksmääratud teenindustingimustes.
• Ühendused:Põkkkeevitus, keermestatud või muud konfiguratsioonid olenevalt valitud mudelist.
• Töömehhanism:Käsikäepide või ühilduv ajam, kui see on saadaval.

Lõplikku konfiguratsiooni tuleks alati kontrollida tootja kinnitatud jooniste ja tehnilise dokumentatsiooni alusel.

Kuidas L-porti kolmesuunaline kuulkraan töötab?

Klapp töötab spetsiaalselt puuritud kuuli pööramisega klapi korpuses. Kui kuuli läbipääs joondub kahe valitud pordiga, võib vedelik liikuda nende ühenduste vahel. Palli orientatsiooni muutmine muudab saadaolevat vooluteed.

Tüüpilise ümbersuunamiskorralduse korral sisaldab tööjada järgmisi tingimusi:

1. Esimene vooluasend:Ühine port ühendub ühe valitud haruga, võimaldades vedelikul järgida esimest marsruuti.
2. Vahetusoperatsioon:Operaator pöörab käepidet vastavalt tootja kasutusjuhendile.
3. Teine vooluasend:Sisemine läbipääs joondub alternatiivse haruga, suunates vedeliku ümber.
4. Isolatsiooniasend, kui see on kavandatud:Teatud L-pordi konfiguratsioonid pakuvad positsiooni, mis blokeerib kõik kolm porti. Seda võimet tuleb konkreetse klapi puhul kontrollida.

Pordi nummerdamine, käepideme suund, pöördenurk ja saadaolevad peatumisasendid on disainiti erinevad. Seetõttu ei tohiks operaatorid kunagi eeldada, et konkreetne käepideme suund vastab alati samale vooluteele.

Enne kasutuselevõttu vaadake üle ventiili vooluskeem ja kinnitage ettenähtud ühendused igas lubatud tööasendis. See on eriti oluline automatiseeritud süsteemides, kus täiturmehhanismide vale järjestus võib katkestada tootmise või saata vedeliku soovimatusse sihtkohta.

L-Port vs. T-Port: mis vahe on?

Kuigi mõlemad konstruktsioonid kasutavad kolme porti, teenivad nende sisemised kuulikäigud erinevat eesmärki. Nende vahel valimine sõltub eelkõige sellest, kas süsteem peab voolu harude vahel vahetama või mitut teed segamiseks ja jaotamiseks ühendama.

Tabelis kirjeldatakse pigem üldisi projekteerimispõhimõtteid, mitte ei tagata iga klapi tööjärjestust. Tootjad võivad pakkuda erinevaid kuulide paigutusi, istmete konfiguratsioone ja peatusasendeid.

Rakendustes, kus kaks vedelikuallikat peavad jääma eraldi, võib L-pordi konstruktsioon olla asjakohane, kui selle kinnitatud vooskeem kinnitab nõutavat isolatsiooni. Kui samaaegne side mitme pordi vahel on vajalik, võib sobivam olla T-port.

Täiendava tausta saamiseks vaadake enne valiku lõpetamist üle tootja L-pordiga kolmekäigulise kuulkraani tooteteave.

Millised on peamised eelised?

1. Paindlik voo suunamine

L-pordiga ventiil võimaldab operaatoritel lülituda määratud torujuhtme harude vahel, paigaldamata igas vahetuspunktis eraldi ventiile. See võib lihtsustada vedeliku ülekandmiseks, allika valikuks ja protsessi suunamiseks kasutatavate seadmete paigutust.

2. Ruumisäästlik torujuhtme projekteerimine

Combining multiple flow connections in one valve body can reduce the number of individual components required in suitable installations. Vähem komponente võib tähendada ka vähem ühenduspunkte, mis vajavad kontrolli, kuigi süsteemi üldine ülesehitus määrab tegeliku säästu.

3. Roostevabast terasest materjali valikud

Roostevabast terasest konstruktsioon võib pakkuda kasulikku korrosioonikindlust ühilduvas tööstuskeskkonnas. Sobiv klass sõltub protsessikeskkonnast, kloriidi kontsentratsioonist, puhastuskemikaalidest, temperatuurist ja muudest kasutustingimustest. Materjali valik peaks põhinema kontrollitud ühilduvusel, mitte eeldusel, et kõik roostevabad terased toimivad identselt.

4. Juurdepääs hooldusele läbi kolmeosalise konstruktsiooni

Kolmeosaline korpus võib muuta sisekontrolli ja hoolduse mugavamaks, kuna klapi saab lahti võtta vastavalt tootja protseduuridele. Pärast torujuhtme isoleerimist, rõhu vähendamist, tühjendamist ja ohutuks muutmist saavad kvalifitseeritud hooldustöötajad kontrollida hooldatavaid komponente ja vajadusel asendada ühilduvad istmed või tihendid.

5. Laiendatud põkk-keevitusotsad konkreetsete paigalduste jaoks

Laiendatud põkk-keevitusotsad võivad anda täiendava vaba ruumi torujuhtme keevitamise ajal, eriti isolatsiooni või maapinnaga torustike paigutustes. Õige paigaldamine on endiselt oluline: keevitusprotseduurid peavad kontrollima soojuse sisendit, et vältida istmete, tihendite või muude temperatuuritundlike sisemiste komponentide kahjustamist.

Kus L-Port kuulventiile kasutatakse?

Voolu ümbersuunamise võimalus muudab selle klapi konfiguratsiooni kasulikuks mitmes tööstussektoris. Selle sobivus sõltub protsessikeskkonnast, rõhust, temperatuurist, ühenduse paigutusest ja nõutavast väljalülitusvõimest.

• Naftakeemia töötlemine:Ühilduvate protsessivoogude vahetamine määratud torujuhtme harude vahel.
• Õli- ja gaasisüsteemid:Alternatiivsete vooluteede valimine rakendustes, kus klapi rõhuklass ja materjalide sobivus on sobivad.
• Soojusenergia süsteemid:Ühilduvate vedelike ümbersuunamine protsessiahelate või seadmete ühenduste vahel.
• Veetöötlus:Veevoolude ümberlülitamine valitud puhastusliinide või süsteemiharude vahel.
• Tööstuslikud seadmed:Vedeliku etteandetee muutmine, et toetada erinevaid töörežiime või hoolduskorraldusi.

Näiteks võib veepuhastusseade kasutada L-pordiga ventiili, et valida kahe määratud voolutee vahel. Süsteemi kavandamise ajal peaksid insenerid enne klapi kasutuselevõttu kontrollima pordikaarti, kavandatud isolatsiooniseisundit ja voolutee muutmise tagajärgi.

Mitte iga kolmekäiguline kuulventiil ei sobi iga vedeliku või töötingimuste jaoks. Abrasiivsed osakesed, viskoossed ained, söövitavad kemikaalid, kõrge diferentsiaalrõhk ja kõrged temperatuurid võivad mõjutada istme kasutusiga ja tihendusvõimet. Klapp tuleb valida tegeliku teenuse jaoks, mitte ainult tööstuse nimetuse jaoks.

Kuidas valida õige ventiil

Purchasing a three-way ball valve involves more than matching the nominal pipe diameter. Usaldusväärne valikuprotsess peaks algama nõutava voolufunktsiooniga ja jätkuma materjalide ühilduvuse, mehaaniliste hinnangute, paigaldusmõõtmete ja hooldusnõuetega.

1. Määratlege nõutav voolumuster

Tuvastage ühine port, alternatiivsed harud ja kõik vajalikud töökohad. Hankige tootja vooskeem, et kontrollida, millised pordid on ühendatud ja mis on igas asendis isoleeritud.

2. Kinnitage rõhu- ja temperatuurinõuded

Kontrollige nimitöörõhku tegeliku töötemperatuuri juures. Rõhuväärtused võivad muutuda sõltuvalt temperatuurist ja materjali valikust, seega ei tohiks maksimaalset rõhu väärtust kunagi arvestada kindlaksmääratud tingimustest sõltumatult.

3. Valige Ühilduvad kere- ja tihendusmaterjalid

Võrrelge protsessikeskkonda kavandatud korpuse, kuuli, varre, istme ja tihendi materjalidega. PTFE-põhistel istmetel ja tugevdatud PTFE-variantidel on erinevad mehaanilised ja termilised omadused. Iga rakenduse puhul tuleks kinnitada keemiline ühilduvus ja tootja lubatud hooldusvahemik.

4. Kontrollige ühenduse standardit

Kontrollige määratud ühenduse tüüpi, mõõtmeid ja kohaldatavat standardit. Põkkkeevituspaigaldiste puhul vaadake üle otsa ettevalmistus- ja mõõtmete joonised. Keermestatud ja keevitatud ühendused ei ole omavahel vahetatavad ilma asjakohaselt projekteeritud torustikuta.

5. Otsustage käsitsi või automaatrežiimi kasuks

Aeg-ajalt marsruudi muutmiseks võib piisata käsitsi käepidemest. Kui vajate sagedast ümberlülitamist või kaugjuhtimispulti, küsige, kas saadaval on ühilduv pneumaatiline või elektriline täiturmehhanism. Kinnitage töömomenti, vajalikku liikumist, asendi tagasisidet ja soovitud reaktsiooni toite- või õhuvarustuse katkemise korral.

6. Hinda ülevaatuse ja dokumentatsiooni vajadusi

Kriitiliste teenuste puhul täpsustage materjali identifitseerimist, survetesti dokumentatsiooni, mõõtmete kontrollimist, jälgitavust ja kõiki projektipõhiseid vastuvõtunõudeid. Need kirjed aitavad ostumeeskondadel ja inseneridel kontrollida, kas tarnitud klapp vastab kinnitatud spetsifikatsioonile.

Tehnilised andmed ülevaatamiseks

Shangtai avaldatud tooteteave annab kasuliku lähtepunkti kolmeosalise korpuse ja pikendatud põkk-keevitusotstega L-pordiga kolmekäigulise kuulventiili hindamiseks. Allpool loetletud väärtused kirjeldavad viidatud toote konfiguratsiooni ja need tuleks enne ostmist kinnitada pakkumise ja kehtiva kinnitatud andmelehe alusel.

Need arvud ei ole kõigi L-pordiga ventiilide universaalsed hinnangud. Tootelehel käsitletakse ka alternatiivseid materjale ja tihenduskonfiguratsioone. Ostjatel palutakse tellimuse jaoks viimane tehniline joonis ja kirjalik kinnitus surve-temperatuuri ümbriku, ühenduse detailide ja materjali koostise kohta.

Paigaldus- ja hooldussoovitused

Õige paigaldus ja planeeritud hooldus aitavad säilitada klapi jõudlust ja vähendada välditavaid seisakuid. Järgmised tavad on kasulikud inseneri-, kasutuselevõtu- ja hooldusmeeskondadele.

• Kontrollige enne paigaldamist:Kontrollige ventiili korpust, keevitusotste, töömehhanismi ja kaitsepakendit kahjustuste või saastumise suhtes.
• Kontrollige voolu suunda:Enne klapi ühendamist võrrelge tegelikku pordi paigutust kinnitatud torustiku skeemiga.
• Kasutage sobivaid keevitusprotseduure:Põkkkeevituskonstruktsioonide puhul järgige kvalifitseeritud protseduure ja reguleerige soojussisendit vastavalt tootja juhistele.
• Testige tööjärjestust:Kui see on ohutu ja asjakohane, kontrollige enne töötlemiskeskkonna sisestamist käepidemete asendeid ja voolutee tähiseid.
• Ohutu hoolduse vältimine:Isoleerige ventiil, vabastage rõhk, tühjendage ohtlik sisu ning järgige enne lahtivõtmist töökoha lukustus- ja ohutusprotseduure.
• Kontrollige istmeid ja tihendeid:Kontrollige hooldusele sobivate ajavahemike järel kulumist, keemilisi kahjustusi, lekkeid ja tööraskusi.
• Hoidke tehnilist arvestust:Dokumentide kontrollid, asendused, katsetulemused ja kõik töötingimuste muudatused.

Kuulkraanid on üldiselt ette nähtud sisse-välja hoolduseks ja voolu suunamiseks, mitte pidevaks drosseluks, välja arvatud juhul, kui tootja on seda ülesannet spetsiaalselt heaks kiitnud. Klapi kasutamine ebasobivas osaliselt avatud asendis võib teatud tingimustel suurendada turbulentsi, erosiooni või istme kahjustusi.

Korduma kippuvad küsimused

1. Mis on kolmesuunalise kuulkraani L-pordi põhifunktsioon?

Selle peamine ülesanne on suunata vedelik ümber valitud torujuhtme harude vahel. Palli sees olev L-kujuline läbipääs ühendab vastavalt klapi orientatsioonile määratud pordid. Täpse tööjärjestuse ja isolatsioonivõime kinnitamiseks tuleks tutvuda kinnitatud vooskeemiga.

2. Mis vahe on L- ja T-pordiga kuulventiilil?

L-pordi konstruktsiooni kasutatakse peamiselt voolu ümberlülitamiseks või valitud portide vahel ümbersuunamiseks. T-pordi disain pakub täiendavaid ühendusmustreid ja võib võimaldada kõigil kolmel pordil samaaegselt suhelda. Õige valik sõltub nõutavast protsessifunktsioonist ja tootja pordi konfiguratsioonist.

3. Kas L-pordiga kolmekäiguline kuulventiil võib voolu täielikult välja lülitada?

Mõned L-pordi konstruktsioonid sisaldavad kõik pordid suletud asendit, samas kui teistel on erinev töökorraldus. Täielik isolatsioon tuleb kinnitada konkreetse klapi vooluskeemi ja tihendi spetsifikatsioonide põhjal. Kui isoleerimine on ohutuse seisukohalt kriitiline, kontrollige nõutavat lekkevõimet ja seda, kas on vaja täiendavaid isoleerimisseadmeid.

4. Millised materjalid sobivad L-porti kuulventiili jaoks?

Materjali valik sõltub vedelikust, kokkupuutest korrosiooniga, rõhust, temperatuurist ja puhastusnõuetest. Roostevaba terase klassid nagu 304 või 316 võivad sobida paljudele rakendustele, samas kui PTFE-põhised või tugevdatud istmed võivad olla sobivad teatud teenuste jaoks. Kogu niisutatud materjali kombinatsiooni ühilduvust tuleb kontrollida.

5. Millist teavet on hinnapakkumise küsimiseks vaja?

Esitage klapi nimisuurus, nõutav pordi paigutus, ühenduse tüüp, rõhu- ja temperatuuritingimused, protsessikeskkond, eelistatud materjalid, kogus ja töömeetod. Torujuhtme joonised, nõutav voolujada ja projektipõhised kontrollinõuded võivad aidata tarnijal sobiva konfiguratsiooni kinnitada.

6. Miks kaaluda kolmeosalist ventiili, millel on pikendatud põkk-keevitusotsad?

Kolmeosaline konstruktsioon võib lihtsustada juurdepääsu hooldatavatele sisekomponentidele, kui tootja on järginud hooldusprotseduuri. Laiendatud põkk-keevitusotsad võivad pakkuda keevitamiseks täiendavat vaba ruumi ja võivad sobida teatud isoleeritud või maetud torustike paigutusega. Enne tellimist tuleks kontrollida mõõtmeid ja paigaldusviisi.

Järeldus: õige voolukontrolli otsuse tegemine

Kolmekäiguline kuulventiil L-pordi läbipääsuga võib pakkuda praktilist lahendust vedeliku ümberlülitamiseks määratud torujuhtme harude vahel. Selle tõhusus sõltub õige pordi paigutuse valimisest, rõhu ja temperatuuri piirangute kontrollimisest, ühilduvate materjalide valimisest ja klapi tööasendite vastavusest protsessi nõuetele. Ehitusdetailid, nagu kolmeosaline korpus ja pikendatud põkk-keevis otsad, võivad samuti mõjutada paigalduse planeerimist ja pikaajalist hooldust.

Shangtai pakub tööstuslike ventiilide valiku toetamiseks tooteteavet ja konfiguratsioonivalikuid. Kui võrdlete L-pordi konstruktsioone, kavandate uut torusüsteemi või asendate olemasolevat ventiili, vaadake enne tellimuse esitamist üle kolmepoolse kuulkraani L-pordi spetsifikatsioonid ja valmistage ette oma töönõuded. Võtke ühendust meie meeskonnaga, et arutada oma taotlust, kinnitada tehnilisi üksikasju ja küsida sobivat pakkumist. Palunvõtke meiega ühendusttäna, et uurida klapilahendusi, mis on kohandatud teie tööstuslike vooluhulga reguleerimise vajadustega.
