Kui puhtus, korrosioonikindlus, kompaktne automatiseerimine ja töökindel väljalülitus on olulised,Shangtaipakub1 tk elektropoleeritud roostevabast terasest otsekinnitusega kuulventiilpraktilise lahendusena nõudlikele vedelikujuhtimissüsteemidele. Selle elektropoleeritud roostevabast terasest pind, otse täiturmehhanismi kinnitusstruktuur ja täppistöödeldud komponendid muudavad selle sobivaks farmaatsia-, toiduainete-, veetöötlus-, keemia- ja automatiseeritud tööstuslikeks rakendusteks.

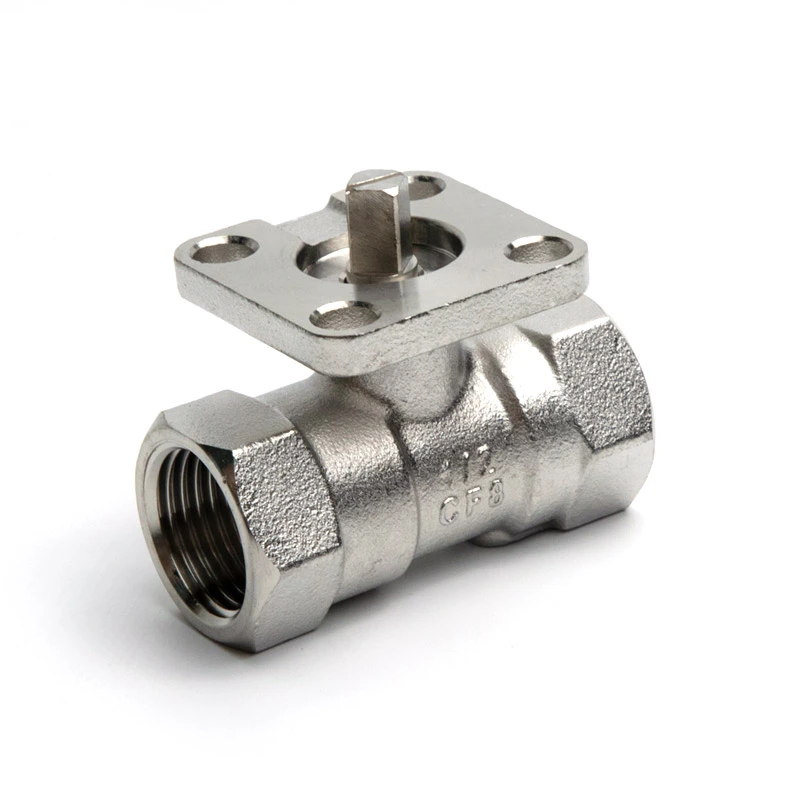

1PC elektropoleeritud roostevabast terasest otsemonteeritav kuulventiil ühendab ühes tükis konstruktsiooni elektropoleeritud pinnaga ja integreeritud otsepaigaldusplatvormiga. Elektropoleerimine loob roostevabast terasest siledama ja ühtlasema pinna, aidates vähendada jääkide kogunemist ja lihtsustada puhastamist. Otsepaigaldatav struktuur võimaldab ilma täiendavate kinnitusklambriteta paigaldada ühilduvaid pneumaatilisi või elektrilisi ajamid, luues kompaktsema automaatikalahenduse. 304 ja 316 roostevabast terasest valikutega, NPT või BSP keermestatud ühendustega, 1/4"–2" suuruste vahemikuga ja survevõimega kuni 285 PSI, vastavad seda tüüpi kuulventiilid paljudele tööstuslike vedelike juhtimise nõuetele.
Sisukord
Miks valida elektropoleeritud roostevabast terasest kuulventiil?
Kuidas parandab otseühenduse disain automatiseerimist?
Mis teeb ühes tükis ehituse praktiliseks?
Kus saab seda kuulventiili kasutada?
Peamised spetsifikatsioonid lühidalt
Kuidas peaksid ostjad valima õige ventiili?
Peamised eelised tööstuslikele ostjatele
Paigaldamise ja hoolduse kaalutlused
Miks kaaluda Shangtai oma ventiiliprojekti jaoks?
Miks valida elektropoleeritud roostevabast terasest kuulventiil?
Pinna seisukord on oluline, kui klapp töötab süsteemides, kus on oluline puhtus, korrosioonikindlus ja hoolduse tõhusus. Elektropoleerimine eemaldab roostevabast terasest pinnalt mikroskoopilised ebatasasused ja annab siledama viimistluse. See võib aidata vähendada piirkondi, kuhu võivad koguneda saasteained või protsessijäägid.
Rakenduste puhul, mis nõuavad sagedast puhastamist või nõudlikke hügieeninõudeid, võib sile klapipind hooldust lihtsustada. Roostevaba teras pakub ka tugevat kombinatsiooni mehaanilisest vastupidavusest ja korrosioonikindlusest, muutes selle sobivaks paljudes tööstuslikes keskkondades.
Shangtai klapp on standardse materjalivalikuna saadaval 304 roostevaba terasega, samas kui projekti tingimused nõuavad täiendavat korrosioonikindlust, saab valida 316 roostevabast terasest konfiguratsiooni. Tootelehel on korpuse jaoks täpsustatud ASTM A351 CF8 (304), kusjuures peamiste märjaks saanud komponentide ja PTFE-põhiste tihenduskomponentide jaoks kasutatakse roostevaba terast.
- Siledam elektropoleeritud roostevabast terasest pind
- Parem vastupidavus korrosioonile ja pinna saastumisele
- Lihtsam puhastamine ja hooldus
- Sobib puhtusetundlikele vedelikusüsteemidele
- Available in different stainless steel material configurations
Kuidas parandab otseühenduse disain automatiseerimist?
Tööstuslik klapiautomaatika nõuab sageli usaldusväärset ühendust klapi ja täiturmehhanismi vahel. Traditsioonilised paigutused võivad nõuda eraldi kronsteine või kinnitusriistvara, mis suurendab komponentide arvu ja üldist paigaldusruumi.
Otsepaigaldatav kuulventiil integreerib ventiili konstruktsiooni täiturmehhanismi paigaldusplatvormi. Ühilduvaid pneumaatilisi või elektrilisi ajamid saab seetõttu paigaldada otse, mis aitab mehaanilist paigutust lihtsustada. See on eriti kasulik seadmetootjatele ja süsteemiintegraatoritele, kes kavandavad kompaktseid automatiseeritud vedelikujuhtimisseadmeid.
Otsepaigaldatav struktuur võib pakkuda mitmeid praktilisi eeliseid:
- Kompaktne paigaldus:Ühilduvates konfiguratsioonides ei ole vaja eraldi kinnitusklambrit.
- Vähem komponente:Lihtsam ühendus võib vähendada täiendavat riistvara.
- Automatiseerimise valmidus:Toetab integreerimist pneumaatilise või elektrilise ajamiga.
- Paindlik toimimine:Sobivate käsitsi rakenduste jaoks võib kaaluda ka pikendatud käepidemeid.
- Lihtsam süsteemi integreerimine:Standardiseeritud paigalduskontseptsioon on kasulik OEM-seadmete ja automatiseeritud protsessisüsteemide jaoks.
Mis teeb ühes tükis ehituse praktiliseks?
Ühes tükis kuulventiili korpus tagab lihtsa konstruktsiooni rakenduste jaoks, kus eelistatakse kompaktset ja tugevat ventiili paigutust. Ventiil kasutab vedeliku voolu reguleerimiseks kuul- ja varrega töömehhanismi, samal ajal kui pesa ja tihenduskomponendid tagavad vajaliku sulgemisfunktsiooni.
Täppistöötlus on samuti oluline. Kere, kuuli, varre ja tihenduskomponentide vahelised täpsed mõõtmed aitavad toetada sujuvat tööd ja töökindlat tihendamist. Shangtai määratleb täppistöödeldud komponendid ja materjalide kontrolli osana oma tootmisviisist.
Ventiilil on ka väljapuhumisvastane vars ja lukustusseade. Need omadused võivad olla väärtuslikud tööstusrajatistes, kus kontrollitud töö ja mehaaniline turvalisus on olulised.
Kus saab seda kuulventiili kasutada?
Elektropoleeritud roostevaba terase, kompaktse konstruktsiooni ja täiturmehhanismi otsese paigalduse kombinatsioon muudab selle klapi sobivaks rakendustes, kus on vaja nii vedelikuisolatsiooni kui ka automatiseerimist.
Tüüpilised rakendusvaldkonnad hõlmavad järgmist:
- Farmatseutilised seadmed:Kasulik seal, kus on olulised siledad pinnad ja puhastatavad voolu reguleerivad komponendid.
- Toidu töötlemine:Sobib vedelikusüsteemidele, mis nõuavad korrosioonikindlaid roostevabast terasest komponente.
- Veetöötlus:Sobib automatiseeritud isolatsiooni- ja voolujuhtimispunktide jaoks.
- Keemiline töötlemine:Roostevabast terasest konstruktsioon võib tagada vastupidavuse valitud protsessikeskkondades.
- Tööstusautomaatika:Täiturmehhanismi otsekinnitus toetab automaatset avamist ja sulgemist.
- OEM varustus:Kompaktne klapikonfiguratsioon võib lihtsustada integreerimist pakendatud masinatesse.
Kasutuskoha sobivust tuleks alati hinnata tegeliku vedeliku, rõhu, temperatuuri, keemilise ühilduvuse, ühendusstandardi ja täiturmehhanismi nõuete alusel.
Peamised spetsifikatsioonid lühidalt
Järgmised spetsifikatsioonid pakuvad praktilist viidet inseneridele, edasimüüjatele, originaalseadmete tootjate ostjatele ja süsteemiintegraatoritele, kes seda klapi hindavad.
| Parameeter | Spetsifikatsioon |
|---|---|
| Klapi tüüp | 1 tk elektropoleeritud roostevabast terasest otsekinnitusega kuulventiil |
| Nominaalsuurus | 1/4" kuni 2" |
| Surve klass | CL150 |
| Maksimaalne rõhk | 285 PSI |
| Keerme standardid | NPT / BSP |
| Disaini- ja tootmisstandard | ASME B16.34 |
| Testimisstandard | API 598 |
| Korpuse materjal | ASTM A351 CF8 (304) |
| Palli ja varre materjal | ASTM A182 F304 |
| Istme materjal | RPTFE (PTFE + 15% täiteainet) |
| Temperatuurivahemik | -25°C kuni 150°C |
| Pordi tüüp | Vähendatud sadam |
Tehnilise valiku tegemiseks peaksid ostjad enne tellimuse esitamist kontrollima uusimaid mõõtmete jooniseid, rõhu-temperatuuri hinnanguid, materjali konfiguratsiooni ja ühendusnõudeid.
Kuidas peaksid ostjad valima õige ventiili?
Roostevabast terasest kuulventiili valimine peaks hõlmama enamat kui lihtsalt toru nimisuuruse sobitamist. Insenerid peaksid arvestama kogu töökeskkonda, et vältida ühilduvus- või jõudlusprobleeme.
1. Kinnitage ühenduse standard
Klapp toetab NPT ja BSP keermestatud konfiguratsioone. Paigaldusprobleemide vältimiseks peaks valitud keermestandard vastama ühendatud torustikule või liitmikusüsteemile.
2. Kontrollige rõhku ja temperatuuri
Määratud maksimaalne rõhk on 285 PSI, samas kui loetletud temperatuurivahemik on -25 °C kuni 150 °C. Tegelikud rakendustingimused peaksid jääma kohaldatava rõhu-temperatuuri piiresse.
3. Hinnake materjalide ühilduvust
304 ja 316 roostevaba teras pakuvad erinevat korrosioonikindluse taset. Materjali valimisel tuleks arvesse võtta protsessivedelikku, kontsentratsiooni, temperatuuri ja puhastuskemikaale.
4. Määrake töömeetod
Automatiseeritud seadmete puhul kinnitage, kas eelistatakse pneumaatilist või elektrilist ajamit. Otsepaigaldatav struktuur võib aidata vähendada paigaldamise keerukust, kui täiturmehhanism ühildub klapi paigaldusseadmega.
5. Kaaluge voolunõudeid
See mudel kasutab vähendatud pordi konfiguratsiooni. Ostjad peaksid arvestama nõutava voolukiiruse ja rõhulangusega, mitte valima klapi ainult toru suuruse järgi. Loetletud Kv väärtused võivad olla kasulikuks lähtepunktiks vooluhulga hindamisel.
Peamised eelised tööstuslikele ostjatele
Ostjate jaoks, kes võrdlevad roostevabast terasest kuulventiile, tuleneb selle konfiguratsiooni väärtus pinnatöötluse, konstruktsiooni, automaatika ühilduvuse ja tootmise paindlikkuse kombinatsioonist.
| Funktsioon | Praktiline kasu |
|---|---|
| Elektropoleeritud viimistlus | Siledam pind ja lihtsam puhastada |
| Roostevabast terasest konstruktsioon | Korrosioonikindlus ja mehaaniline vastupidavus |
| Otsene paigaldusplatvorm | Lihtsustab täiturmehhanismi integreerimist |
| Üheosaline korpus | Kompaktne ja sirgjooneline klapikonstruktsioon |
| 304 / 316 Valikud | Võimaldab valida materjali erinevate keskkondade jaoks |
| NPT / BSP niidid | Toetab erinevaid torustiku ühendamise nõudeid |
| OEM-i kohandamine | Toetab kohandatud spetsifikatsioone ja hulginõudeid |
Paigaldamise ja hoolduse kaalutlused
Isegi kvaliteetne ventiil nõuab sobivat paigaldus- ja töövõtet. Enne paigaldamist kontrollige keermeid, tihenduspindu, klapi korpust ja torustikku saastumise või kahjustuste suhtes. Torujuhe peab olema korralikult joondatud, et vältida ventiili tarbetut mehaanilist pinget.
Kasutuselevõtu ajal veenduge, et klapp avaneb ja sulgub sujuvalt ning et täiturmehhanism, kui see on paigaldatud, töötab nõutavas pöördemomendi vahemikus. Survetestimisel tuleks järgida kehtivaid projektiprotseduure ja ohutusnõudeid.
Pikaajalise hoolduse korral peaksid hooldusmeeskonnad perioodiliselt kontrollima:
- Väline leke keermestatud ühenduste ja tihendite ümber
- Klapi töömoment ja liikumine
- Täiturmehhanismi paigaldamine ja joondamine
- Korrosiooni või pinnakahjustuste märgid
- Istme ja tihenduse jõudlus
- Töörõhu ja temperatuuri tingimused
Ventiili paigaldamisel, katsetamisel või hooldamisel on soovitatav järgida tootja tehnilist dokumentatsiooni ja kehtivaid tööstusstandardeid.
Korduma kippuvad küsimused
Mis on elektropoleeritud roostevabast terasest kuulventiili peamine eelis?
Elektropoleerimine annab siledama roostevabast terasest pinna, mis võib parandada puhastatavust, vähendada pinnale jääkide kogunemist ja toetada korrosioonikindlust. See muudab ventiili eriti atraktiivseks puhtusetundlike tööstuslike rakenduste jaoks.
Kas klappi saab ühendada pneumaatilise ajamiga?
Jah. Otsekinnitusega platvorm on loodud toetama ühilduvaid pneumaatilisi ajamid. Vastavalt töönõuetele võib kaaluda ka elektrilisi ajamid ja sobivaid pikendatud käepidemeid.
Mis suurused on saadaval?
Standardsuuruste vahemik on 1/4" kuni 2". Ostjad, kes vajavad muid suurusi või kohandatud spetsifikatsioone, saavad oma nõudeid tootjaga arutada.
Kas klapp toetab nii NPT kui ka BSP keermeid?
Jah. Saadaval on NPT ja BSP keermestatud ühendusvõimalused, mis võimaldavad klapi sobitada erinevate torustike süsteemidega.
Millised standardid on selle ventiiliga seotud?
Tooteteave täpsustab ASME B16.34 projekteerimiseks ja tootmiseks ning API 598 testimiseks ja kontrollimiseks. Projektipõhised nõuded tuleks kinnitada enne hanke tegemist.
Kas Shangtai saab pakkuda OEM-i kohandamist?
Jah. Shangtai toetab originaalseadmete tootjate ja kohandatud klapinõudeid, sealhulgas materjali valikut, spetsifikatsioone, pinnatöötlust, ühendusstandardeid ja hulgitootmise nõudeid.
Miks kaaluda Shangtai oma ventiiliprojekti jaoks?
The1 tk elektropoleeritud roostevabast terasest otsekinnitusega kuulventiilon mõeldud ostjatele, kes vajavad kombinatsiooni siledast roostevabast terasest pinnakvaliteedist, kompaktsest klapikonstruktsioonist ja mugavast automaatika integreerimisest. Selle 304/316 roostevabast terasest valikud, NPT- või BSP-ühendused, täiturmehhanismi otsekinnitusstruktuur ja tööstusdisain teevad sellest mitmekülgse valiku vedelike juhtimissüsteemide jaoks mitmetes tööstusharudes.
Shangtai toetab turustajaid, originaalseadmete tootjaid, süsteemiintegraatoreid ja tööstusprojekte kohandatud klapilahenduste ja hulgitarnevõimalustega. Kui hindate klapi suurust, materjali, rõhku, ühenduse tüüpi, pinnatöötlust või täiturmehhanismi ühilduvust, vaadake toote üksikasjade ja valikuteabe saamiseks 1PC elektropoleeritud roostevabast terasest otsekinnitusega kuulventiili.
Kas otsite oma järgmise projekti jaoks usaldusväärset roostevabast terasest klapilahendust?Sobiva konfiguratsiooni ja tehnilise toe saamiseks jagage Shangtaiga oma vajalikku suurust, töökeskkonda, rõhku, temperatuuri, ühendusstandardit ja automatiseerimisnõudeid.Võtke meiega ühendusttäna, et arutada oma originaalseadmete tootja-, kohandatud või hulgiklapi nõudeid ja leida oma vedeliku juhtimissüsteemile praktiline lahendus.
