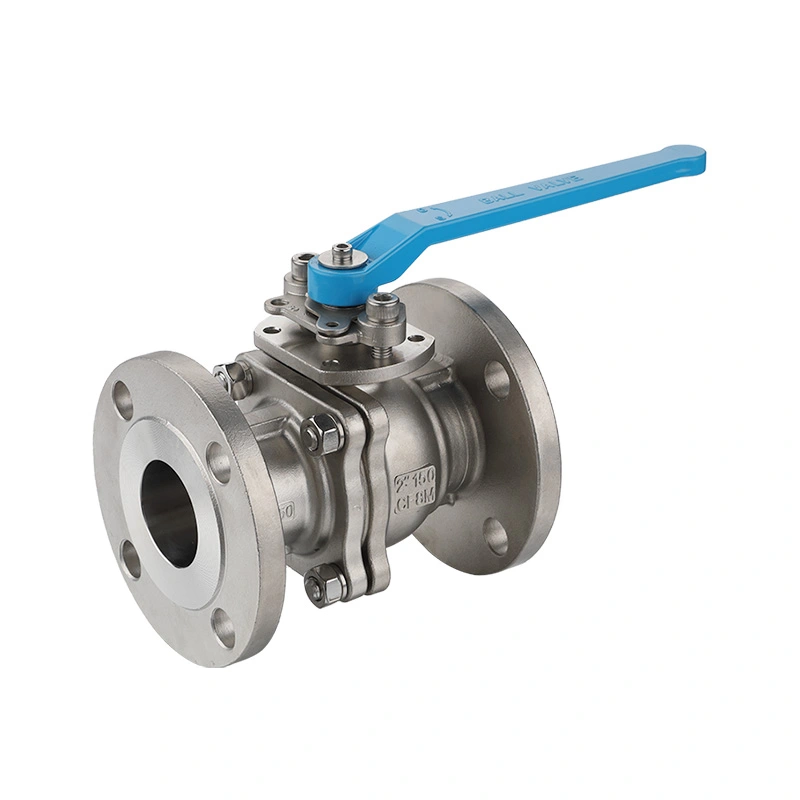

ANSI 150LB roostevabast terasest äärikuga kuulkraan

ANSI 150LB roostevabast terasest äärikuga kuulkraan on äärikuühendustega roostevabast terasest kuulventiil, mis on mõeldud ASME klassi 150 rõhuklassi kasutavatele torusüsteemidele. See kasutab ühilduvate vedelike voolu käivitamiseks või peatamiseks veerandpööret pöörlevat kuuli ja seda kasutatakse tavaliselt tööstuslike torustike sisse- ja väljalülitamiseks.

ANSI 150LB viitab ASME klassi 150 rõhuklassile. Tegelik lubatud töörõhk sõltub klapi suurusest, materjalist, töötemperatuurist ja kohaldatavast rõhu-temperatuuri hinnangust. Roostevabast terasest konstruktsioon tagab korrosioonikindla ventiili korpuse ja seda saab vastavalt rakendusele lisada materjalidega nagu 304 või 316 roostevaba teras.

Äärikuga ühendus võimaldab klapi poltidega kinnitada otse vastavate torujuhtme äärikute külge, pakkudes praktilist ühendusmeetodit tööstuslike torustike jaoks ja hõlbustades edaspidist ülevaatust või hooldust. Kuulkraanide mehhanism tagab kiire veerandpöörde töö torujuhtme avamiseks ja sulgemiseks.

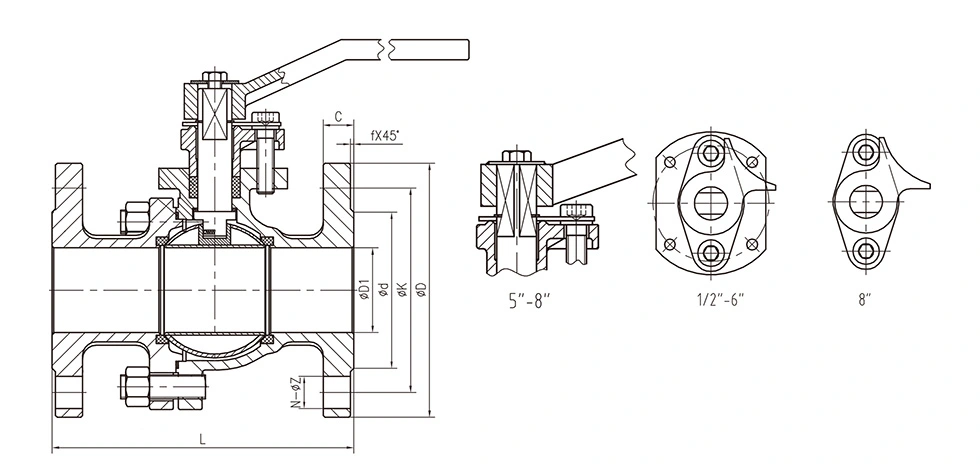

Peamised mõõtmed

Üldised mõõtmed:

Tööstusrakendused

Meie ANSI 150LB roostevabast terasest äärikuga kuulventiil kasutab ainulaadset kolmeastmelist varre tihendussüsteemi, mis on optimeeritud suure tsükliga töö, rõhu kõikumine ja gaasilise keskmise töötingimused. See tagab lekkevaba stabiilsuse ja suurepärane väsimusvastane jõudlus erinevate tööstuslike vedelikusüsteemide jaoks:

Nafta- ja keemiatööstus

Sobib protsessitorustike, haruliinide ja kerge kütusegaasi ülekande jaoks. Mitmeastmeline varre tihend usaldusväärselt hoiab ära tule- ja plahvatusohtlike ainete lekkimise muutuva rõhu all.

Spetsiaalsed gaasisüsteemid

Ideaalne lämmastiku, hapniku, vesiniku ja suruõhu kõrgsurvekontuuride jaoks, kasutatakse laialdaselt laserlõikamisel gaasi tarne, tankla ja sagedased start-stopp gaasitorud.

Energia- ja soojustehnika

Kohaldatav jaamade tehnotorustike ja abivedelike torustike jaoks. See on vastupidav tihendi vananemisele, mis on põhjustatud vaheldumisest temperatuur ja rõhk, tagades pikaajalise stabiilse töö.

Farmaatsia- ja peenkeemiatööstus

Tagab söövitavate ja puhaste protsessivedelike tiheda isolatsiooni. Kahesuunaline tihenduskonstruktsioon väldib keskmist leke ja väline saastumine, mis vastab kõrgetele ohutus- ja sanitaarstandarditele.

Üldised tööstus- ja hüdraulikasüsteemid

Ideaalne survekatsestendi ja automatiseeritud vedelikuseadmete jaoks. Suurepärane väsimusvastane jõudlus kohandub sagedased ümberlülitused ja impulssrõhu tööstsenaariumid.

Miks valida Shangtai?

Eksklusiivne 3-astmeline varre tihendussüsteem

Varustatud püramiidse isepinguva primaarse tihendi, Vitoni O-rõnga sekundaarse tihendi ja Belleville'i vedruga V-rõngaga tertsiaarne pitsat. Selle iseparanev tihendusvõime kompenseerib kulumist ja termilist deformatsiooni, kõrvaldades varre leke pikaajalise suure tsükliga töötamise ajal.

Kahesuunaline kaitsestruktuur

Täiustatud tihendussüsteem hoiab ära sisemise keskkonna lekke ja blokeerib välise tolmu, niiskuse ja lisandite levimise ventiili sisenemine, pikendades tõhusalt kasutusiga ja alandades hoolduskulusid.

Standardiseeritud Ameerika standardtoodang

Toodetud ja testitud vastavalt standarditele API 608 / ISO 17292, ASME B16.34 ja API 598. Vastab standarditele ASME B16.5 (äärik) ja ASME B16.10 (näost näkku) standardid, tagades täieliku ühilduvuse ülemaailmsete tööstusprojektidega.

Väsimusvastane ja ohutu struktuur

Tugevdatud klapi korpus talub impulssrõhku ja tugevaid survelööke ilma deformatsioonita. Sisseehitatud väljapuhumisvastane varre struktuur välistab ülerõhu ohutuse ohud.

Staatiliselt juhtiv antistaatiline disain

Kaasas professionaalne antistaatiline struktuur, mis juhib pidevalt hõõrdumisel tekkivat staatilist elektrit keskmise ja sisemise osa vahel. See väldib staatilise elektri kogunemist ja sädemete ohtu, tagades seadme ohutu kasutamise tule-, plahvatusohtlikud ja gaasilise keskkonna torujuhtmed, mis vastavad tööstusohutuse nõuetele.

Madal hooldus ja kulutõhus

Optimeeritud sagedaste ümberlülituste jaoks suurepärase väsimusevastase jõudlusega. See vähendab seadmete seisakuaega ja asendussagedus, mis vähendab pikaajalisi kasutuskulusid võrreldes tavaliste ühetihendiga ventiilidega.

Eksklusiivne teenindustugi

Toetage laseriga kohandatud logo ja pakendikujundust

Pakkuge OEM/ODM-teenuseid

Täielikult kontrollitud enne tehasest lahkumist, lisatud kvaliteedikontrolli aruanne

Valikulised lisateenused, nagu kokkupõrkekaitse ja mereveoga tugevdatud pakend

KKK

1. Mida tähendab ANSI 150LB roostevabast terasest äärikuga kuulventiili puhul?

ANSI 150LB viitab ASME Class 150 rõhuklassile, mida kasutatakse ventiili ja selle äärikühenduse jaoks. Tegelik lubatud töörõhk sõltub klapi suurusest, materjalist, töötemperatuurist ja kohaldatavast rõhu-temperatuuri hinnangust.

2. Millised ääriku standardid on selle kuulventiili jaoks saadaval?

Äärikustandardeid saab valida vastavalt torujuhtmesüsteemile ja projekti nõuetele. Levinud konfiguratsioonid võivad sisaldada ASME B16.5 äärikuid, samas kui konkreetsete rakenduste puhul võib kaaluda muid äärikustandardeid.

3. Milliseid roostevabast terasest materjale saab klapi jaoks kasutada?

Levinud kerematerjalide hulka kuuluvad roostevaba teras 304 ja 316, mille konkreetne mark valitakse vastavalt töökeskkonnale, temperatuurile, rõhule ja korrosioonitingimustele. Soovi korral võivad saadaval olla ka muud materjalikombinatsioonid.

4. Millist kandjat saab ANSI 150LB roostevabast terasest äärikuga kuulkraan käsitleda?

Klappi saab kasutada vee, õli, gaasi ja muude ühilduvate tööstuslike vedelike jaoks. Klapi korpus, kuul, pesa ja tihendusmaterjalid tuleks valida vastavalt tegeliku keskkonna keemilisele ühilduvusele, rõhule ja temperatuurile.

5. Kas see äärikuga kuulkraan sobib kasutamiseks kõrgel temperatuuril?

Kohaldatav temperatuurivahemik sõltub klapi materjalidest, pesa materjalist ja rõhu-temperatuuri hinnangust. Ventiili valimisel tuleb kinnitada tegelik töötemperatuur, et tagada konfiguratsiooni sobivus ettenähtud kasutustingimustele.

6. Kas klappi saab varustada pneumaatilise või elektrilise ajamiga?

Jah. Äärikuga kuulventiili saab konfigureerida käsitsi, pneumaatiliseks või elektriliseks tööks vastavalt ventiili suurusele, vajalikule töömomendile ja juhtimissüsteemile. Täiturmehhanism peab olema klapi ja tegelike töötingimustega õigesti sobitatud.

7. Millist teavet on vaja õige äärikuga kuulventiili valimiseks?

Peamine valikuteave sisaldab klapi nimisuurust, rõhuklassi, ääriku standardit, töökeskkonda, töörõhku, temperatuuri, vajalikku materjali ja töömeetodit. Torujuhtme joonised või rakenduse üksikasjad võivad samuti aidata määrata sobivat konfiguratsiooni.

8. Kas roostevabast terasest äärikuga kuulventiili saab kohandada?

Jah. Materjaliklassid, ääriku spetsifikatsioonid, istme- ja tihendusmaterjalid, klapi töö ja muud konfiguratsiooni üksikasjad saab valida vastavalt projekti nõuetele. Enne tootmist saab üle vaadata joonised või tehnilised andmed.
