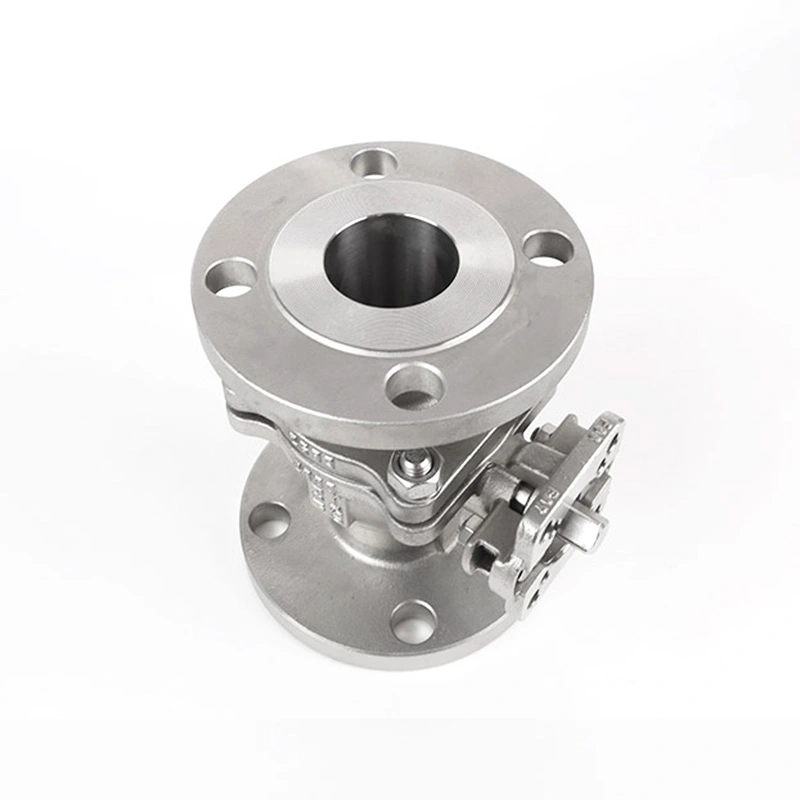

ANSI klassi 150 äärikuga kuulventiil koos ISO 5211 alusel täiturmehhanismi jaoks

Torujuhtmete automaatseks isoleerimiseks peab klapi konfiguratsioon vastama torustiku standardile, rõhuklassile, ühenduse mõõtmetele ja täiturmehhanismi liidesele. ANSI klassi 150 äärikuga kuulventiil koos ISO 5211 täiturmehhanismi alusega ühendab klassi 150 äärikuühenduse ISO 5211 kinnitusliidesega, mis võimaldab klapi konfigureerida käsitsi juhtimiseks või osapöördeks pneumaatiliseks ja elektriliseks käivitamiseks. Tegelik klapi ja täiturmehhanismi kombinatsioon tuleks valida vastavalt nõutavale pöördemomendile, töötingimustele ja torujuhtme konfiguratsioonile.

Shangtai toodab Hiinas Zhejiangi osariigis Wenzhous tööstuslikke kuulventiile. Tootmine hõlmab töötlemist, montaaži ja survetestimist ning materjali- ja mõõtmete nõudeid kontrollitakse vastavalt kehtivale tootespetsifikatsioonile. Jooniseid, materjalinõudeid ja täiturmehhanismi teavet saab üle vaadata, kui on vaja konkreetset klapikonfiguratsiooni.

Peamised mõõtmed

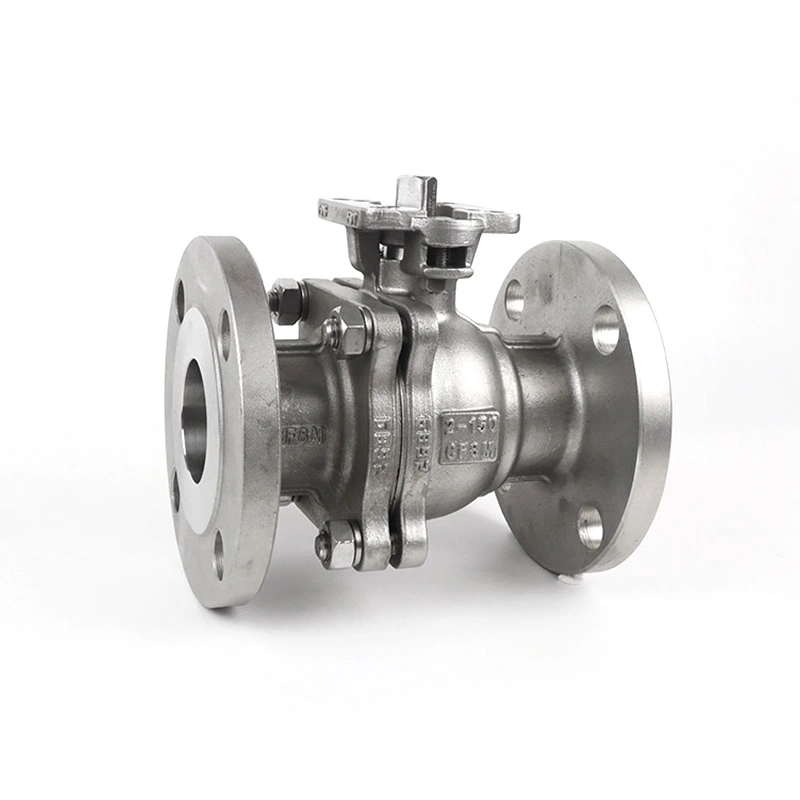

Klapi ehitus ja ajami liides

Ventiil kasutab ühilduvate RF torujuhtme äärikutega ühendamiseks ääriku korpust. Põhispetsifikatsioonis loetletud roostevabast terasest korpus 316, F316 kuul ja F316 vars tagavad esmase materjali konfiguratsiooni, samas kui RPTFE iste on mõeldud rakendusteks, kus istme materjal ühildub töökeskkonna ja temperatuuriga.

ISO 5211 kinnitusalus annab standardse liidese ühilduvate pöördajamite või vahepealse paigaldusviisi kinnitamiseks. ISO 5211 määrab täiturmehhanismi kinnitusääriku ja ajami komponendi mõõtmed, nii et täiturmehhanismi liides peaks sobima klapi kinnituse suuruse ja nõutava töömomendiga, mitte ainult klapi suuruse järgi.

Automatiseeritud teeninduse jaoks tuleks enne kokkupanekut kinnitada klapi pöördemoment, täiturmehhanismi väljund, paigaldusliides, pöörlemissuund ja saadaolev toite- või õhuvarustus. Lõpplüliteid, solenoidventiile, asendiregulaatoreid ja muid juhtimistarvikuid saab valida vastavalt automaatikasüsteemile.

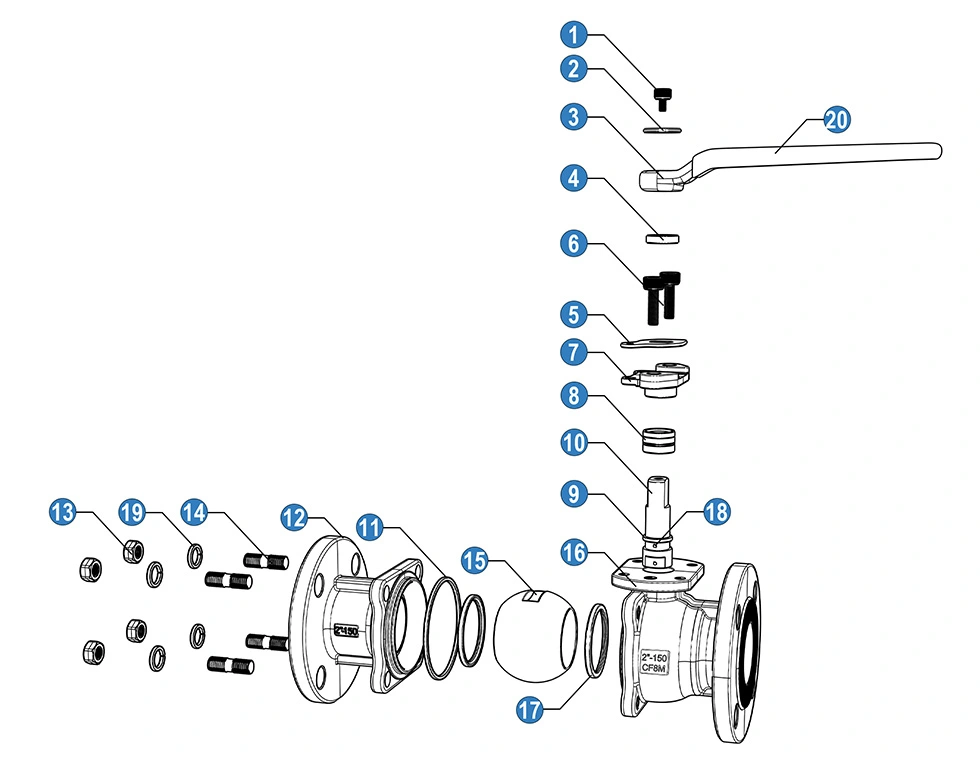

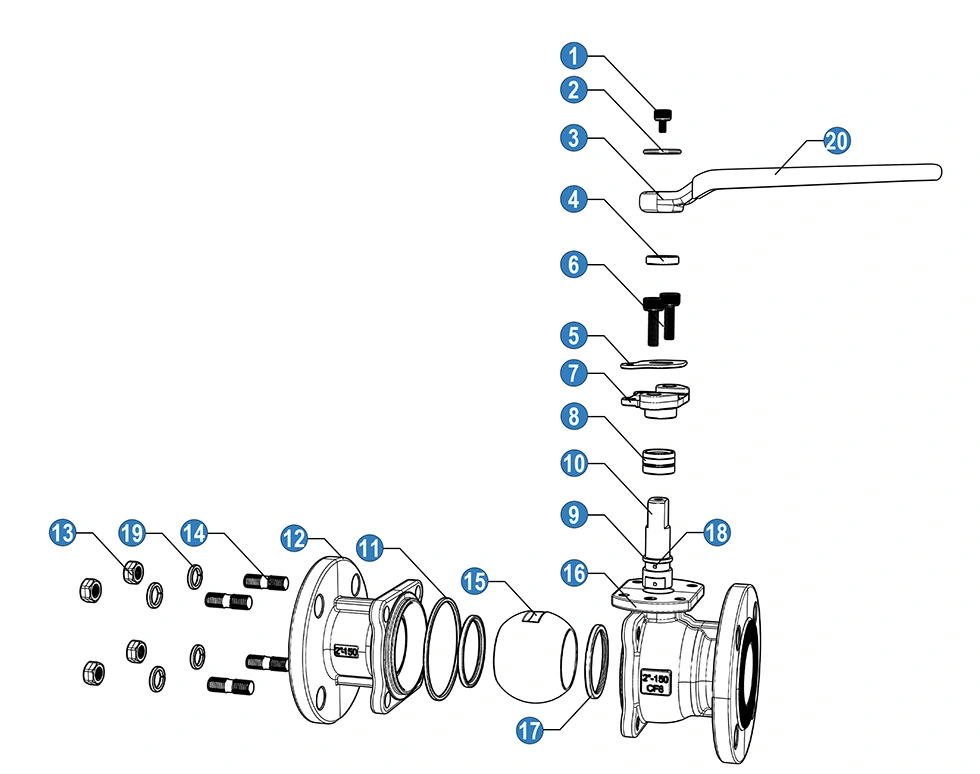

Materjalide ja komponentide konfiguratsioon

Ülaltoodud komponentide loend esindab ühte materjali konfiguratsiooni. Toote spetsifikatsioon pakub ka 316 roostevabast terasest konfiguratsiooni, mis võimaldab valida niisutatud komponendid vastavalt nõutavale korrosioonikindlusele ja kasutustingimustele. Materjali valik tuleb kinnitada tegelike ostuspetsifikatsioonide ja vedeliku ühilduvuse nõuetega.

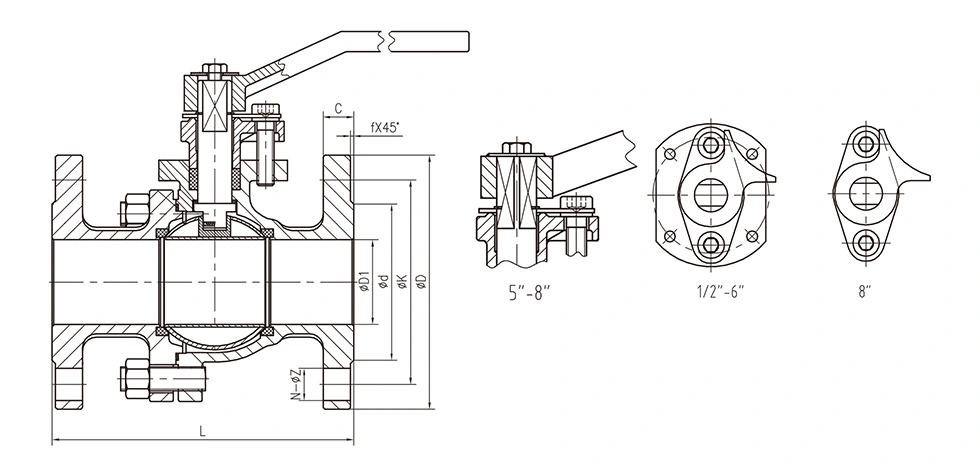

Üldised mõõtmed:

Põhifunktsioonid

Klass 150 äärikuga torujuhtmeühendus

RF-äärikuga otsakonfiguratsioon tagab klapi ja torujuhtme vahelise poltühenduse. Ääriku suurus, poldi aukude paigutus, pinnakatte tüüp ja sellega seotud mõõtmed tuleb enne paigaldamist sobitada torujuhtme äärikuga. ASME B16.5 hõlmab toruäärikuid ja äärikuliitmikke NPS 1/2 kuni NPS 24 ning sisaldab klassi 150 ääriku mõõtmeid ja rõhu-temperatuuri nõudeid.

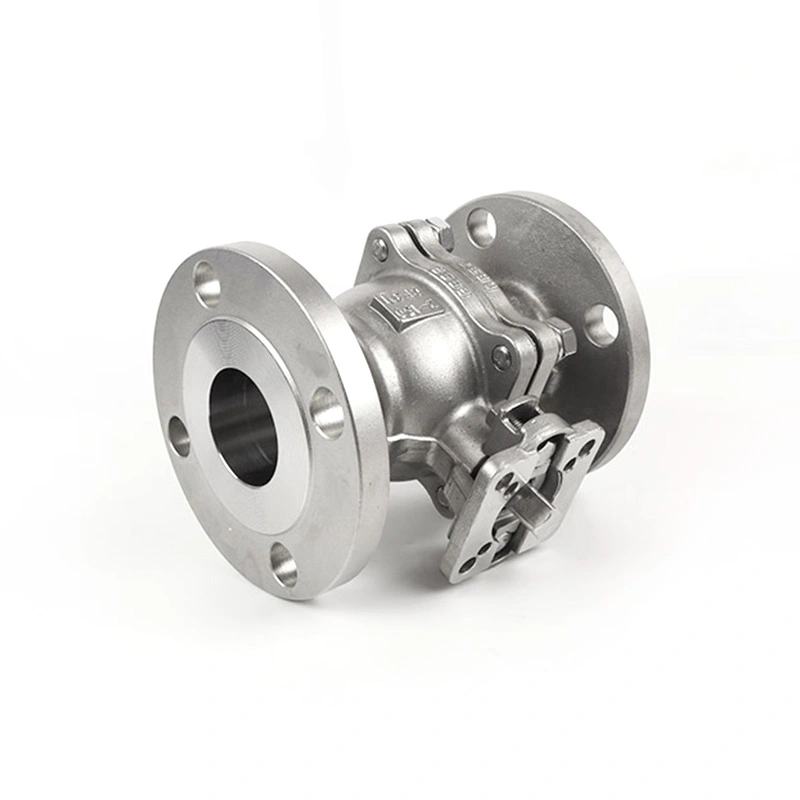

ISO 5211 täiturmehhanismi kinnitus

Täiturmehhanismi paigaldusliides on ette nähtud osapöörde automatiseerimiseks. ISO 5211 määratleb kinnitusliidese mõõtmed ja ajamikomponentide mõõtmed, mida kasutatakse ühilduvate täiturmehhanismide ühendamiseks tööstuslike ventiilidega. Seetõttu tuleks kinnituse suurust ja täiturmehhanismi väljundit kontrollida koos klapi töömomendiga.

Roostevabast terasest survepiirdekomponendid

Põhispetsifikatsioonis kasutatakse kere jaoks ASTM A351 CF8M (316), kuuli ja varre jaoks ASTM A182 F316 ning istme jaoks RPTFE. Seda materjalide kombinatsiooni võib kaaluda vee, õli, gaasi ja muude ühilduvate ainete puhul, kui valitud materjalid vastavad nõutavatele keemilistele ja temperatuuritingimustele.

Kvartal sisse-/väljalülitamine

Kuulkraan kasutab avatud ja suletud asendi vahel liikumiseks veerandpöördemehhanismi. See on mõeldud peamiselt isolatsiooniteenuseks, mitte pidevaks drosseluks. Kui on vaja voolu reguleerimist, tuleks enne valikut hinnata klapi, pesa ja töötingimuste sobivust.

Antistaatiline konstruktsioon

Materjalide loendid sisaldavad klapi konfiguratsiooni antistaatilist seadet. Kui rakendus nõuab antistaatilist jõudlust, tuleks täielikud klapi spetsifikatsioonid ja kohaldatavad testimisnõuded kinnitada tellimuse dokumentatsiooniga.

Tüüpilised rakendused

Veetöötlus:Sobib ühilduvate veetorustike, protsessiseadmete ja töötlemistaldmete isoleerimiseks, kui on vaja äärikühendust.

Nafta- ja gaasisüsteemid:Kohaldatav ühilduvate nafta- ja gaasitorustike ja seadmete puhul, kui klapi materjalid, rõhuklass ja tihendi konfiguratsioon vastavad teenindusnõuetele.

Keemiline töötlemine:Saab kasutada protsessivedeliku isoleerimiseks, kui korpuse, kuuli, varre, istme ja tihendi materjalid on keskkonnaga keemiliselt ühilduvad.

Tööstuslikud protsessiseadmed:Täiturmehhanismi paigaldusliides võimaldab klapi ühendada automaatsete libisemiste, kollektorite ja seadmetega, mis vajavad kaugjuhtimist avamise/sulgemise teel.

Üldine torujuhtme isolatsioon:Sobib tööstuslikele torustike süsteemidele, mis nõuavad klassi 150 äärikuga kuulventiili ja käsitsi või automaatset sulgemist.

Täiturmehhanismi valik

Täiturmehhanismi valik peaks põhinema ventiili nõutaval töömomendil, mitte ainult toru nominaalsel suurusel. Klapi suurus, istme materjal, diferentsiaalrõhk, keskkond, temperatuur ja töösagedus võivad kõik mõjutada pöördemomendi nõuet.

Pneumaatilise käivitamise korral kinnitage saadaolev õhurõhk, täiturmehhanismi väljundmoment, rikkeasend ja juhtimistarvikud. Elektrilise käivitamise jaoks kontrollige vajalikku pöördemomenti, toiteallikat, töötsüklit ja tagasiside nõudeid. ISO 5211 paigaldusliides peaks samuti vastama valitud täiturmehhanismile ja siduri paigutusele.

Valiku ja paigaldamise kaalutlused

Enne tellimist kinnitage nimisuurus, klassi 150 rõhuklass, ääriku mõõtmed, RF-kate, töörõhk, temperatuur, keskmine ja nõutavad korpuse ja viimistlusmaterjalid. Automatiseeritud ventiilide puhul esitage täiturmehhanismi tüüp, vajalik pöördemoment, paigaldusliides ja juhtimisnõuded.

Enne paigaldamist kontrollige äärikupindu ja klapiotsi kahjustuste või saastumise suhtes. Joondage vastasäärikud õigesti ja pingutage poldid ühtlaselt, kasutades sobivat tihendit ja sobivat paigaldusprotseduuri. Vältige torujuhtme sundimist läbi klapi korpuse joondamiseks.

Pärast täiturmehhanismi paigaldamist kontrollige enne ventiili kasutuselevõttu pöörlemissuunda ja avamise/sulgemise piire. Rasked täiturmehhanismid või käigukastid peavad olema vajadusel piisavalt toestatud, et liigsed väliskoormused ei kanduks üle klapi paigaldusliidesele.

Kasutamise ettevaatusabinõud

Käitage ventiili ettenähtud rõhu ja temperatuuri piirides. Tootetabelis olevat 285PSI väärtust ei tohiks käsitleda universaalse lubatud rõhuna iga suuruse ja temperatuuri jaoks; kehtiv rõhu-temperatuuri reiting tuleks kinnitada tegeliku konfiguratsiooni jaoks.

Loputage torujuhe enne kasutuselevõttu, et vähendada prahi sattumist ventiili ja pesa või tihenduspindade kahjustamist.

Ärge kasutage kuulventiili pidevaks drosseluks, välja arvatud juhul, kui rakendust on valitud istme ja töötingimuste jaoks tehniliselt hinnatud.

Enne hooldust isoleerige torujuhe ja vabastage sellest rõhk ning veenduge, et ventiil on hooldamiseks ohutu. Automaatventiilide puhul ühendage lahti või isoleerige täiturmehhanismi toite- või juhtimisallikas vastavalt kehtivale hooldusprotseduurile.

Kvaliteedikontroll ja dokumentatsioon

Tootmiskontroll võib hõlmata materjalide kontrollimist, mõõtmete kontrollimist, kere kokkupanekut ja survekatsetust vastavalt kohaldatavatele toote- ja tellimisnõuetele. API 598 kasutatakse ventiilide kontrollimise ja testimise nõuete jaoks, samas kui ASME B16.34 käsitleb asjakohaseid klapi konstruktsiooni, rõhu-temperatuuri ja mõõtmete nõudeid.

Jälgitavust nõudvate projektide puhul tuleks enne tootmist kinnitada materjali klass, klapi spetsifikatsioon, katsenõuded ja täiturmehhanismi konfiguratsioon. Shangtai saab vaadata tehnilisi jooniseid ja rakendusteavet, kui projekt nõuab konkreetset ventiili ja automaatika konfiguratsiooni.

KKK

1. Milleks kasutatakse ANSI klassi 150 äärikuga kuulventiili, millel on ISO 5211 täiturmehhanismi alus?

ANSI klassi 150 äärikuga kuulventiili, millel on ISO 5211 täiturmehhanismi alus, kasutatakse sisse/välja isoleerimiseks tööstuslikes torusüsteemides, kus on vaja klassi 150 äärikühendust ja osapöörde täiturmehhanismi liidest. Seda saab konfigureerida käsitsi või automaatseks juhtimiseks sõltuvalt klapi suurusest, töömomendist ja süsteeminõuetest.

2. Mis vahe on klassi 150 reitingu ja tabelis loetletud maksimaalse rõhu vahel?

Klass 150 on rõhuklassi tähis, samas kui loetletud 285PSI on tootespetsiifiline maksimaalne rõhu väärtus. Lubatud töörõhk tuleks kinnitada vastavalt klapi suurusele, materjalile, temperatuurile ja kohaldatavale rõhu-temperatuuri hinnangule, mitte eeldada, et iga töötingimuste kohta kehtib üks rõhu väärtus.

3. Millise täiturmehhanismi saab ventiilile paigaldada?

Pneumaatilisi ja elektrilisi osapöördeajameid võib kaaluda siis, kui nende paigaldusliides ja väljundmoment klapiga klapivad. Sobiva konfiguratsiooni puhul võib kaaluda ka hüdraulilist käitamist. Täiturmehhanismi valik peaks hõlmama pöördemomenti, pöörlemist, toite- või õhuvarustust ja juhtimisnõudeid.

4. Miks kasutatakse klapipesa jaoks RPTFE-d?

Kaasasoleva toote konfiguratsioonis on istme materjaliks määratud RPTFE. Selle sobivus sõltub töökeskkonnast, rõhust ja temperatuurist. Kui rakendus hõlmab agressiivseid kemikaale või temperatuure väljaspool märgitud vahemikku, tuleks iste ja tihendusmaterjalid enne valimist üle vaadata.

5. Mida tuleks enne äärikuga kuulventiili tellimist kinnitada?

Kinnitage klapi suurus, klass 150 reiting, ääriku standard ja pind, keskkond, rõhk, temperatuur, materjalide kombinatsioon ja töömeetod. Automatiseeritud klapi puhul tuleks esitada ka täiturmehhanismi tüüp, pöördemoment, ISO 5211 kinnituse suurus ja juhtimisnõuded.

6. Kas klapi materjali saab muuta roostevabast terasest 316?

Vastavalt rakendusele võib kaaluda ka muid materjalikonfiguratsioone. Materjali valikul tuleks arvesse võtta korrosioonitingimusi, rõhku, temperatuuri ja sobivust töökeskkonnaga. Lõplikud korpuse, kuuli, varre ja istme materjalid tuleks enne tootmist kinnitada toote spetsifikatsioonis.
