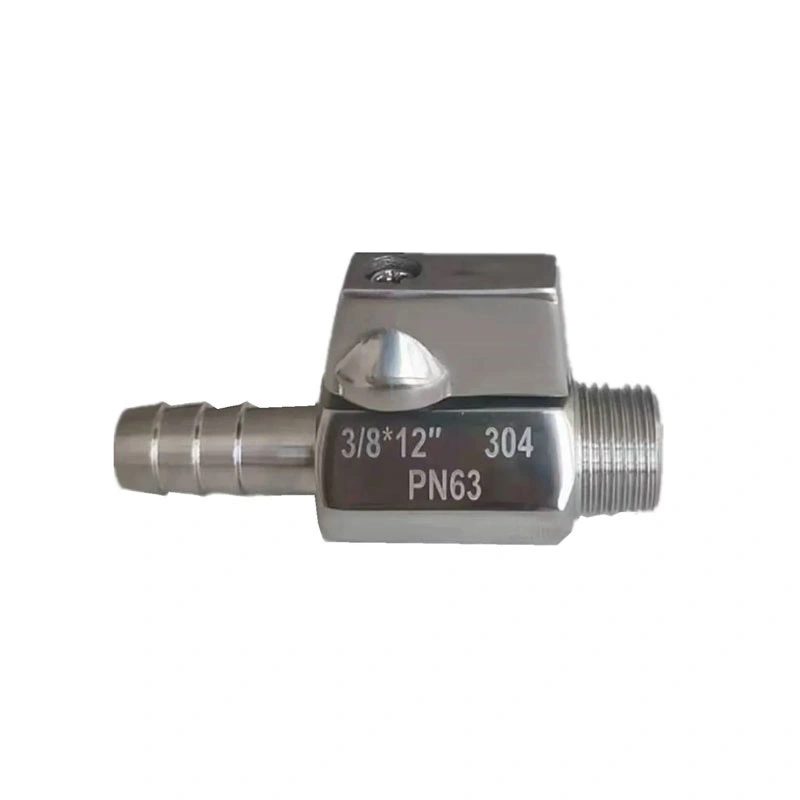

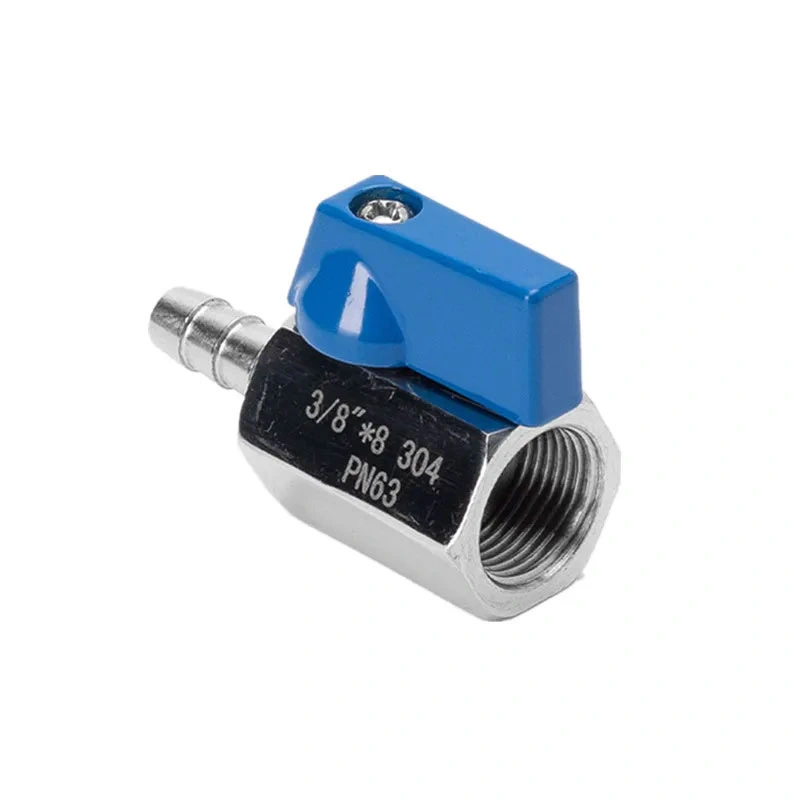

Roostevabast terasest keermestatud niplivooliku mini-kuulkraan

Kompaktsete vedelikutorude jaoks on sageli vaja ventiili, mis suudab ühendada keermestatud torusid ja painduvaid voolikuid piiratud paigaldusruumis. Roostevabast terasest keermestatud nipliga vooliku mini kuulventiil ühendab keermestatud nipli voolikuühendusega ühes komplektis, pakkudes mugavat sisse/välja juhtimist veerandpöördega töömehhanismi kaudu. Selle kompaktne konfiguratsioon sobib seadmete ja torustike paigutusega, kus ruumi on vähe.

Peamised mõõtmed

Toote struktuur ja omadused

Keerme- ja voolikuühendus

Ventiil ühendab keermestatud ühenduse vooliku nipliga ühes kompaktses komplektis. Keermestatud külge saab ühendada ühilduvate NPT või BSP torude komponentidega, nipli pool on aga ette nähtud sobiva painduva vooliku ja klambri paigutuse jaoks. Enne paigaldamist tuleb kinnitada vooliku siseläbimõõt ja ühenduse mõõtmed.

316 roostevabast terasest konstruktsioon

Klapi korpus on määratletud kui ASTM A351 CF8M (316), kuuli ja varre jaoks kasutatakse ASTM A182 F316. See roostevabast terasest konstruktsioon sobib rakendusteks, kus nõutakse materjalide ühilduvust ja korrosioonikindlust. Tegelik sobivus sõltub töökeskkonnast, kontsentratsioonist, temperatuurist ja muudest kasutustingimustest.

Veerand-väljalülitus

Kuulmehhanism tagab veerandpöördega avamise ja sulgemise. Käepideme asend näitab klapi tööolekut, võimaldades klappi kasutada kompaktsetes vedelikusüsteemides lihtsaks sisse- ja väljalülitamiseks. See ventiil on mõeldud pigem sulgemiseks kui voolu täpseks reguleerimiseks.

RPTFE iste

Standardistme on RPTFE (PTFE+15%fv). Istme materjali tuleks enne valimist kontrollida protsessikeskkonna ja töötemperatuuri suhtes. Spetsiifilise keemilise või temperatuuriga ühilduvust nõudvate rakenduste puhul võib kaaluda erinevaid materjalide kombinatsioone.

Keerme ja voolikuühenduse valik

NPT ja BSP on erinevad keermestandardid ja neid ei tohiks käsitleda asendatavatena. Klapi keere peab sobima liitmiku või torujuhtme ühendusega. Vooliku nipli ühendamisel valige ühilduva siseläbimõõduga voolik ja kasutage töötingimustele vastavat klambrit või ühendusviisi.

Piiratud ruumiga seadmete puhul kontrollige enne paigaldamist klapi üldmõõtmeid ja käepideme vahekaugust. Voolik tuleb vedada ka ilma liigse paindumise, keerdumise või ventiiliühenduse välise koormuseta.

Rakenduse stsenaariumid

Roostevabast terasest keermestatud nipliga vooliku mini kuulventiil sobib kompaktsete vedelikutorude jaoks, kus on vaja voolikuühendust ja käsitsi sulgemist. Tüüpilised rakendused hõlmavad järgmist:

Voolikud veevarustus- ja äravoolutorud

Suruõhu- ja pneumaatilised seadmed

Filtreerimis-, jahutus- ja puhastusseadmed

Pumba ühendused ja äravoolu väljalaskeavad

Proovivõtu- ja laboriseadmed

Niisutus- ja pihustussüsteemid

Kergetööstuslikud vedelikukäitlusseadmed

Paigaldamine ja hooldus

Enne paigaldamist kinnitage klapi suurus, NPT või BSP keerme tüüp, voolikuühenduse suurus, töörõhk ja temperatuur. Puhastage vastasühendused ja veenduge, et tihenduspinnad ei oleks mustusest ega võõrosakestest. Keermestatud ühendused tuleks pingutada sobival meetodil ilma ventiili korpusele liigset jõudu rakendamata.

Pärast paigaldamist kontrollige süsteemi kasutuselevõtu ajal voolikuühendust ja keermestatud ühendust. Sujuva liikumise kinnitamiseks kasutage käepidet kogu veerandpöörde ulatuses. Enne hooldust eraldage ventiil rõhuallikast ja vabastage ühendatud torustikust jääkrõhk.

Rõhu ja temperatuuri kaalutlused

Loetletud maksimaalne rõhk on 285 PSI ja määratud temperatuurivahemik on -25 ℃ ~ 150 ℃. Neid väärtusi tuleks arvesse võtta koos klapi suuruse, töökeskkonna ja kohaldatava rõhu-temperatuuri hinnanguga. Enne klapi paigaldamist süsteemi tuleks kinnitada tegelikud töötingimused.

Tehniline dokumentatsioon

Mõõtmete kinnitamiseks ja projekti valikuks saab esitada tootejoonised ja tehnilised andmed. Materjali teavet, ülevaatuse protokolle ja muid asjakohaseid tootedokumente saab korraldada ka vastavalt ventiili konfiguratsioonile ja tellimisnõuetele.

KKK

K1: Milleks kasutatakse roostevabast terasest keermestatud niplivooliku minikuulventiili?

A Roostevabast terasest keermestatud niplivooliku mini-kuulkraankasutatakse käsitsi sisse/välja juhtimiseks kompaktsetes vedelikusüsteemides, mis ühendavad keermestatud torujuhtmeühenduse painduva voolikuühendusega. Seda saab kasutada ühilduva vee, õhu, õli ja muude vahenditega ettenähtud tööpiirides.

Q2: Kas klapp saab ühendada otse painduva voolikuga?

Nipli pool on ette nähtud ühendamiseks sobiva voolikuga, kasutades sobivat voolikuühendust ja klambrit. Vooliku suurus, siseläbimõõt ja ühendusviis peavad vastama klapi mõõtmetele ja töötingimustele.

3. küsimus: kas NPT ja BSP versioonid on saadaval?

Jah. Loetletud keermestandardid on NPT ja BSP. Tellimisel tuleks täpsustada vajalik keerme tüüp, et see sobiks vastastoru, liitmiku või seadmeühendusega.

Q4: Kas see klapp sobib suruõhusüsteemide jaoks?

Jah, seda võib kaaluda ühilduvate suruõhurakenduste puhul kindlaksmääratud rõhu ja temperatuuri piirides. Ventiili suurust, ühendusviisi ja tihendusmaterjale tuleb kontrollida tegelike pneumaatilise süsteemi nõuetega.

Q5: millist materjali kasutatakse ventiili korpuse jaoks?

Korpuse standardmaterjal on ASTM A351 CF8M (316). Kuul ja vars on ASTM A182 F316, iste aga RPTFE (PTFE+15%fv). Muud materjalid on saadaval nõudmisel.

K6: Kas ma saan enne tellimuse esitamist taotleda joonist?

Jah. Klapi suuruse, keerme tüübi, voolikuühenduse ja paigaldusmõõtmete kinnitamiseks enne tootmist saab esitada mõõtmete joonised ja tehnilised andmed.

K7: Millist teavet on vaja klapi valimiseks?

Esitage nõutav suurus, NPT või BSP keerme standard, vooliku suurus, töökeskkond, rõhk, temperatuur ja paigaldusnõuded. See teave aitab kinnitada sobivat klapi konfiguratsiooni.
