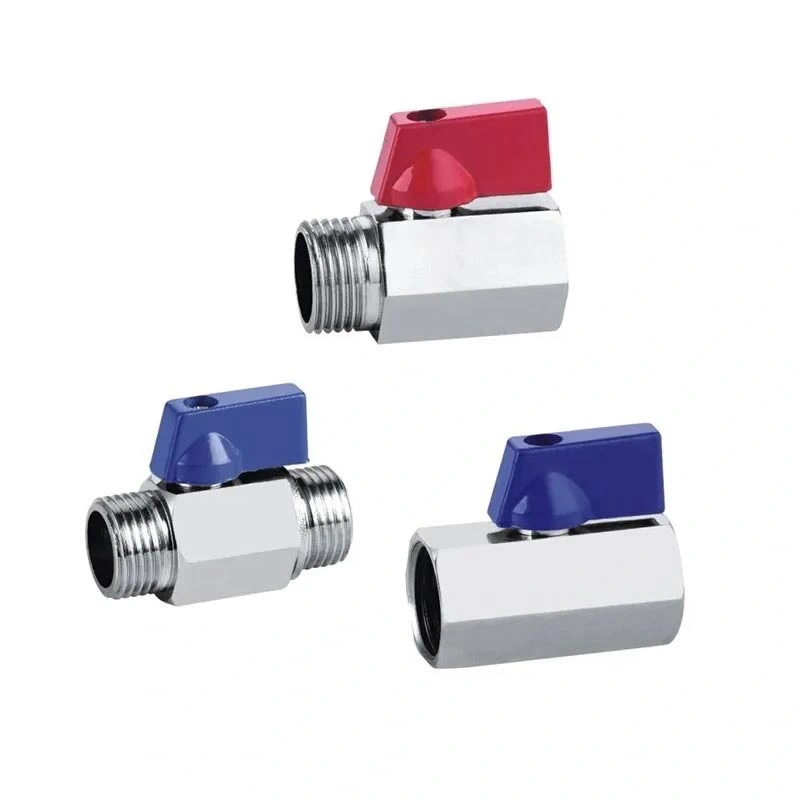

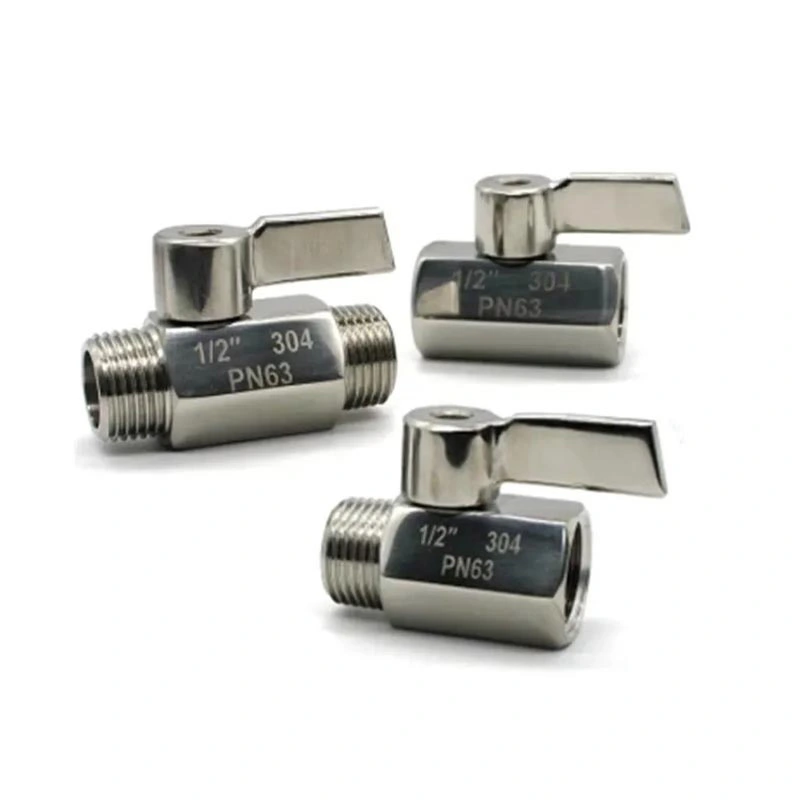

Roostevabast terasest minikuulkraan

Roostevabast terasest minikuulkraan on mõeldud kompaktsete torustike ja seadmete jaoks, kus ruumi on vähe, kuid vaja on veerandpöördega sulgeventiili. Selle roostevabast terasest korpus, keermestatud NPT- või BSP-ühendused ja kompaktne juhtkäepide muudavad selle sobilikuks väikeste torustike, instrumentide ja vedelikukäitlusseadmete jaoks. Klappi saab valida vastavalt nõutavale rõhule, temperatuurile, keskkonnale ja ühenduse spetsifikatsioonile.

Peamised mõõtmed

Toote struktuur ja omadused

Kompaktne veerandpöörde töö

Ventiil kasutab sisse- ja väljalülitamiseks veerandpöördega kuulmehhanismi. Käepideme pööramine muudab palli asendit ja avab või sulgeb voolukanali. See töömeetod sobib rakendustele, kus ventiili tuleb sageli kasutada või kus on vaja lihtsat sulgemisfunktsiooni.

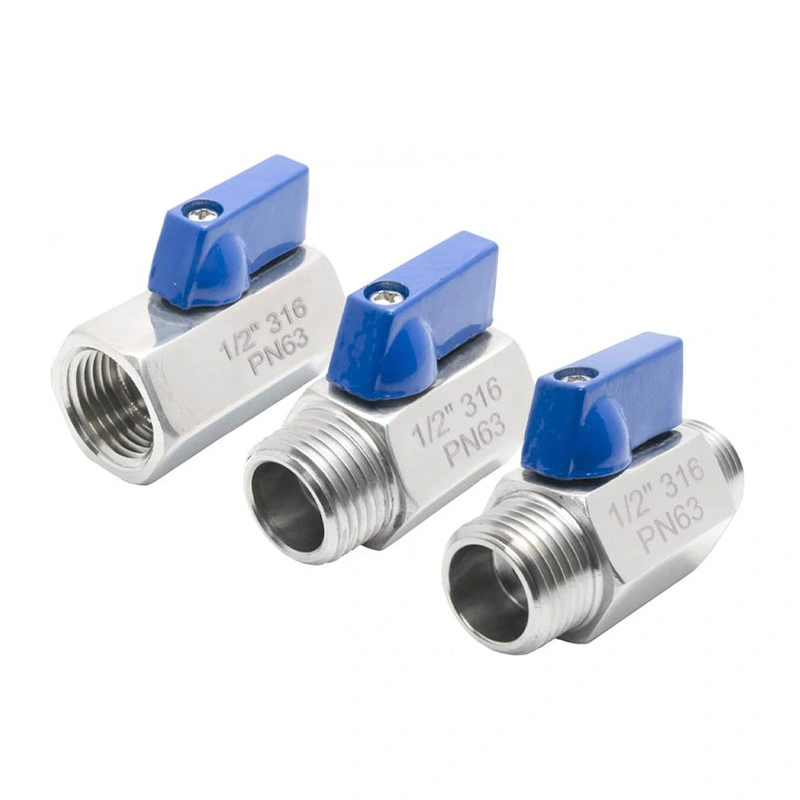

316 roostevabast terasest konstruktsioon

Klapi korpus on määratletud kui ASTM A351 CF8M (316), kuuli ja varre jaoks kasutatakse ASTM A182 F316. See materjalide kombinatsioon pakub roostevabast terasest konstruktsiooni rakendusteks, kus on oluline korrosioonikindlus ja materjalide ühilduvus. Tegelikku sobivust tuleks kontrollida protsessikeskkonna ja töötingimustega.

NPT ja BSP keermestatud ühendused

Ventiil on saadaval NPT ja BSP keermestatud ühendustega ühilduvate torustike ja seadmetega integreerimiseks. Keerme tüüp tuleks enne tellimist kinnitada, kuna NPT ja BSP keermed kasutavad erinevaid keermestandardeid ja neid ei tohiks käsitleda vahetatavate ühendustena.

RPTFE istme konfiguratsioon

Istme standardmaterjal on RPTFE (PTFE+15%fv). Istme valikul tuleb arvestada töökeskkonda, töötemperatuuri ja rõhku. Kui rakendus hõlmab agressiivseid kemikaale või spetsiaalseid protsessivedelikke, tuleb enne klapi valimist kinnitada materjalide sobivus.

Valiku kaalutlused

Väikese kuulventiili valimine nõuab enamat kui toru suuruse sobitamist. Arvesse tuleks võtta töökeskkonda, rõhku, temperatuuri, ühenduse tüüpi ja olemasolevat paigaldusruumi. Enne paigaldamist tuleb klapi rõhu- ja temperatuuripiire kontrollida tegelike töötingimustega.

Keermestatud paigalduste puhul kontrollige, kas torustik kasutab NPT või BSP keermeid. Piiratud juurdepääsuga seadmete puhul kontrollige käepideme asendit ja vaba ruumi klapi ümber. Iste ja tihendusmaterjalid peaksid samuti olema protsessivedelikuga ühilduvad, et vältida komponentide enneaegset kulumist.

Rakenduse stsenaariumid

Roostevabast terasest minikuulventiili saab kasutada kompaktsete vedelikusüsteemide ja seadmete sulgemiseks, kus on vaja väiksemat klapi paigutust. Tüüpilised rakendused hõlmavad järgmist:

Veevarustus- ja drenaažisüsteemid

Pneumaatilised seadmed ja suruõhuliinid

Mõõteriistad ja testimisseadmed

Väikemasinad ja automaatikaseadmed

Jahutussüsteemid ja filtreerimisseadmed

Labori- ja sanitaartehnilised paigaldused

Kergetööstuslikud vedelikukäitlussüsteemid

Paigaldamine ja hooldus

Enne paigaldamist kontrollige klapi suurust, keermetüüpi, rõhku, temperatuurivahemikku ja materjalide sobivust. Puhastage torukeermed ja eemaldage võõrosakesed, mis võivad ühendust või tihenduspinda mõjutada. Kasutage valitud ühenduse jaoks sobivat keermetihendusmeetodit ja vältige liigset pingutusjõudu.

Pärast paigaldamist kasutage käepidet kogu veerandpöörde ulatuses ja kontrollige süsteemi kasutuselevõtu ajal ühendust lekke suhtes. Hoolduse ajal isoleerige ventiil rõhuallikast enne sisemiste komponentide kontrollimist või vahetamist.

Kvaliteet ja dokumentatsioon

Tootmiskontroll võib hõlmata mõõtmete kontrollimist, materjali kontrollimist, koostu kontrollimist ja rõhu- või tihendusteste vastavalt kohaldatavatele toote- ja tellimisnõuetele. Mõõtmete kinnitamiseks ja projekti valikuks saab esitada tootejoonised ja tehnilised andmed. Vajadusel saab korraldada ka materjali dokumentatsiooni ja ülevaatuse protokolle.

KKK

K1: Milleks kasutatakse roostevabast terasest minikuulventiili?

A Roostevabast terasest minikuulkraankasutatakse peamiselt vedelike sisse- ja väljalülitamiseks kompaktsetes torustikes, seadmetes ja instrumendisüsteemides. See sobib ühilduva vee, õhu, õli ja muude tööstuslike ainete jaoks ettenähtud rõhu- ja temperatuurivahemikus.

Q2: Mis vahe on NPT ja BSP niitide vahel?

NPT ja BSP on erinevad keermestandardid, millel on erinevad keermeprofiilid ja spetsifikatsioonid. Klapi keere peab vastama vastastorule või liitmikule, nii et nõutav keermestandard tuleks enne tellimist kinnitada.

Q3: Milliseid materjale klapi jaoks kasutatakse?

Standardkonfiguratsioonis kasutatakse korpuse jaoks ASTM A351 CF8M (316), kuuli ja varre jaoks ASTM A182 F316 ning istme jaoks RPTFE-d (PTFE+15%fv). Muud materjalid on saadaval nõudmisel.

Q4: Millist rõhku ja temperatuuri klapp suudab taluda?

Loetletud maksimaalne rõhk on 285 PSI ja temperatuurivahemik -25 ℃ ~ 150 ℃. Tegelikud lubatavad töötingimused tuleb kinnitada vastavalt klapi suurusele, keskkonnale, temperatuurile ja kohaldatavale rõhu-temperatuuri hinnangule.

K5: Kas ma saan enne tellimist taotleda toote joonist?

Jah. Klapi suuruse, ühenduse tüübi, paigaldusmõõtmete ja muude nõutavate parameetrite kinnitamiseks enne tootmist saab esitada mõõtmete joonised ja tehnilised andmed.

K6: Kas klapi materjali saab kontrollida?

Jah. Materjali kontrolli ja sellega seotud kontrollidokumente saab korraldada vastavalt ventiili konfiguratsioonile ja tellimisnõuetele. Kohaldatav kontrolli ulatus tuleks kinnitada tellimuse esitamisel.

Q7: kas on saadaval erinevad materjalid?

Jah. Konkreetsete töötingimuste puhul võib kaaluda ka muid korpuse, kuuli, varre, istme ja tihendusmaterjali kombinatsioone, kui nõutav rõhk, temperatuur ja keskkond ühildub.
