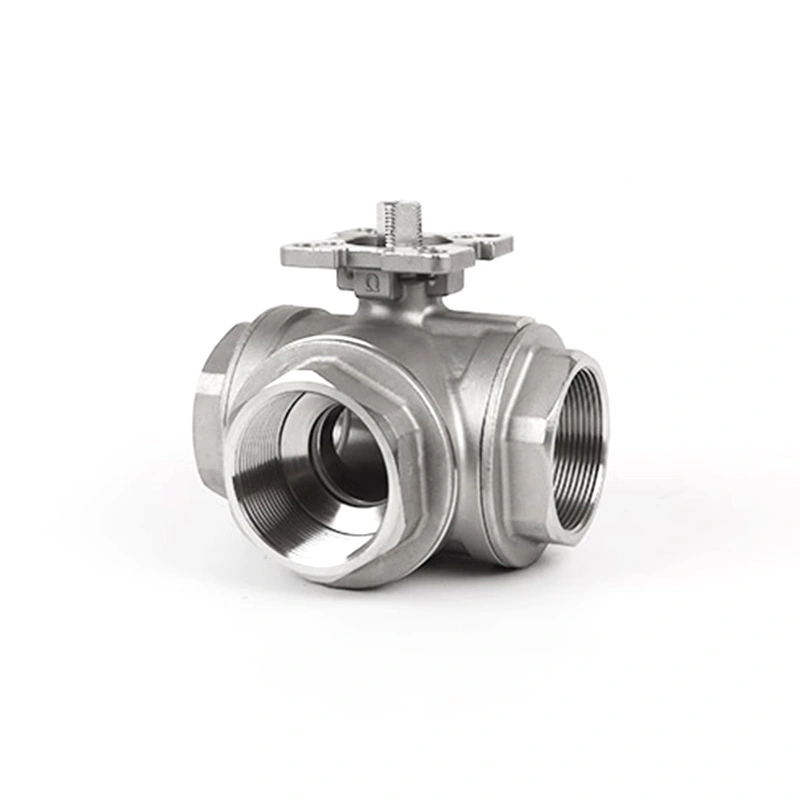

Kolmesuunaline kuulventiil ISO 5211 otsese paigaldusaluse T-pordiga

Shangtai kolmesuunaline kuulventiil koos ISO 5211 otsese paigalduspadja T-pordiga on loodud paindlikuks voolu juhtimiseks tööstuslikes torujuhtmesüsteemides. T-pordi konstruktsioon toetab segamist, ümbersuunamist ja mitmesuunalist voolujaotust, samas kui ISO 5211 kinnitusplaat muudab täiturmehhanismi paigaldamise kiireks ja stabiilseks.

Hiinas Wenzhou lähteventiilide tootjana pakub Shangtai konkurentsivõimelist tehasepõhist hinda, usaldusväärset tootmisvõimsust ja tugevat tuntust Hiina klapiturul. Meie tehas asub lennujaamast vaid 10 minuti kaugusel, mis teeb külastused ja kontrollid mugavaks.

Toote tutvustus

See T-pordiga kolmesuunaline kuulventiil sobib rakendusteks, kus üks ventiil peab juhtima mitut voolusuunda. Võrreldes tavaliste kahesuunaliste ventiilidega aitab see lihtsustada torustiku paigutust, vähendada paigaldusruumi ja parandada süsteemi juhtimise tõhusust.

Peamised mõõtmed

Peamised eelised hõlmavad järgmist:

T-porti voolu disain meedia segamiseks, ümbersuunamiseks või jaotamiseks

ISO 5211 otsene paigaldusalus pneumaatilise või elektrilise täiturmehhanismi ühendamiseks

Täiendavat kronsteini pole vaja, mis aitab vähendada paigalduskõrgust ja parandada täiturmehhanismi joondamist

Täpsed keermestatud otsad sujuvaks kokkupanekuks ja kindlaks toruühenduseks

Stabiilne tihendusvõime usaldusväärseks igapäevaseks tööks

OEM/ODM-i tugi, mida toetab Shangtai hallituse arendamise võimalus

Toote parameetrite joonised on saadaval suuruse kinnitamiseks, projekti sobitamiseks ja tehniliseks hindamiseks.

Kvaliteedikontrolli protsess

Shangtai järgib standardiseeritud kontrollisüsteemi, mis hõlmab IQC, IPQC, FQC ja OQC, et hoida kvaliteet kontrolli all alates materjalist kuni saadetiseni.

IQC – sissetuleva kvaliteedi kontroll

Toorainet kontrollitakse enne tootmist. Materjali testimisseadmed toetavad kohapealset materjalide kontrollimist.

IPQC – protsessisisene kvaliteedikontroll

Töötlemise ja monteerimise käigus kontrollitakse võtme mõõtmeid, keerme täpsust, pinnaviimistlust ja ISO 5211 padja mõõtmeid.

FQC – lõplik kvaliteedikontroll

Valmis ventiilide välimust, toimimist, tihendusvõimet ja rõhukindlust testitakse vastavalt tellimuse nõuetele.

OQC – väljamineva kvaliteedi kontroll

Enne tarnimist kontrollitakse pakendeid, märgistusi, kogust ja dokumente, et kaup oleks ohutuks saatmiseks valmis.

KKK

Q1: Kuidas määrab T-porti kuul voolu suuna?

Voolutee määratakse sisemise pordi paigutuse ja kuuli pöörlemisasendi järgi. Enne paigaldamist tuleb kinnitada nõutav ühendus kolme torujuhtme pordi vahel, et klapi käepide või täiturmehhanism vastaks kavandatud vooluteele.

Q2: Kas T-pordiga ventiili saab kasutada nii segamiseks kui ka ümbersuunamiseks?

Jah, T-pordi konfiguratsiooni saab kasutada erinevate kolmesuunaliste voolukorralduste jaoks. See, kas see sobib segamiseks, ümbersuunamiseks või jaotamiseks, sõltub pordi geomeetriast, rõhutingimustest ja torustiku paigutusest. Tellimisel tuleks täpsustada vajalik vooluskeem.

Q3: kas täiturmehhanism peab vastama klapi pöördemomendile?

Jah. Täiturmehhanism peab tegelikes töötingimustes andma klapile piisava pöördemomendi. Pneumaatilise või elektrilise täiturmehhanismi valimisel tuleb arvestada klapi suurust, istme materjali, töörõhku, keskmist ja töösagedust.

Q4: Mida tuleks klapipesa valimisel arvestada?

Istme materjal tuleks valida vastavalt töökeskkonnale, temperatuurile, rõhule ja nõutavale tihendusvõimele. Keemiline ühilduvus on eriti oluline, kui ventiili kasutatakse agressiivsete või protsessivedelike jaoks.

K5: Kas seda tüüpi ventiili saab kasutada libisemisel või kollektoril?

Jah. Kolmesuunalist konfiguratsiooni saab kasutada protsessialustel, kollektoritel ja kompaktsetel torustikusõlmedel, kus üks ventiil peab reguleerima voolu mitme haru vahel. Süsteemi projekteerimisel tuleks arvestada vaba ruumi, pordi orientatsiooni ja täiturmehhanismi asendiga.

K6: Mis juhtub, kui torujuhtme rõhk on kolmes pordis erinev?

Erinevad rõhutingimused võivad mõjutada voolu suunda, voolukiirust ja ventiili tööks vajalikku jõudu. Seetõttu tuleks klapi konfiguratsioon valida vastavalt tegelikele rõhutingimustele igas ühendatud pordis, mitte ainult toru nimisuuruse järgi.

7. küsimus: Mis on ISO 5211 otsese paigalduspadja T-pordiga kolmesuunaline kuulventiil?

A Kolmesuunaline kuulventiil ISO 5211 otsese paigaldusaluse T-pordigaon kolmekäiguline ventiil, mis ühendab T-porti kuuli konfiguratsiooni ISO 5211 täiturmehhanismi paigaldusliidesega. See on mõeldud süsteemidele, mis nõuavad kontrollitud voolu kolme torujuhtmeühenduse vahel ja seda saab konfigureerida käsitsi või automaatseks kasutamiseks.
