Tehniline ülevaade: 2000. aasta WOG-i kaheosaline kõrge platvormiga kuulkraan – disainifunktsioonid ja rakenduskeskkonnad

Linna gaasirõhu reguleerimisjaama keskrõhu väljalasketorustikud töötavad projektrõhul 4,0 MPa. Süsteem vajab integreerimist SCADA-süsteemiga kaugsaatmiseks ja hädaolukorra väljalülitamiseks. Ventiilid peavad pakkuma nulli välist leket, pikki hooldusvabasid intervalle ja toetama liinihooldust, et vältida piirkonna gaasivarustuse katkemist.

Valiti 2000 WOG 2-osalist kõrge platvormiga kuulventiilid CF8 (304 roostevaba teras) NPT keermestatud otstega ja RPTFE tugevdatud istmetega, mis on varustatud otse paigaldatavate plahvatuskindlate elektriliste täiturmehhanismidega. Klapi rõhk ületab palju tegelikku töörõhku.

• Klapi korpus ja tihendid töötavad pikaajaliste madala pingega tingimustes, vähendades oluliselt tihendi libisemist. Kasutusiga pikeneb rohkem kui50%võrreldes tavaliste PN40 kuulventiilidega.

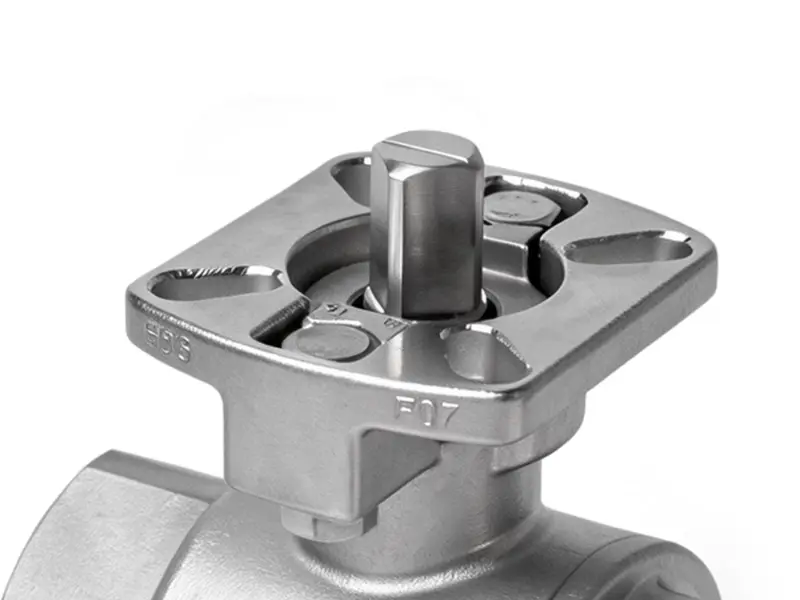

• ISO 5211 standardile vastav kõrge platvorm võimaldab täiturmehhanismi otsepaigaldamist ilma adapterklambriteta, lühendades paigaldamise aega30%ja suurema koaksiaalsuse tagamine stabiilse kaugjuhtimispuldi täpsuse tagamiseks.

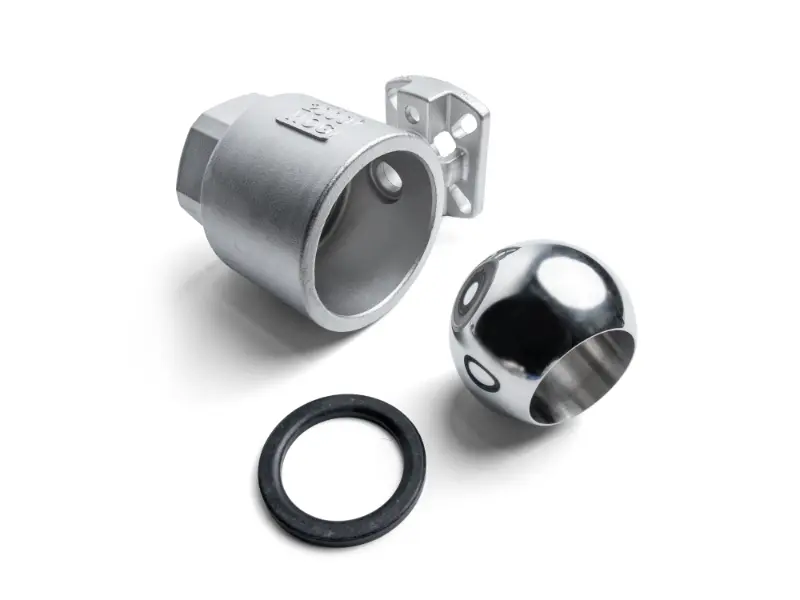

• Kaheosaline poolitatud korpuse konstruktsioon toetab reast lahtivõtmist ja tihendi vahetamist ilma torustikku läbi lõikamata, vähendades piirkondliku hoolduse seisakuid.70%.
• Ujuv kuuliga kahesuunaline tihenduskonstruktsioon ei taga välist leket, tagades gaasi ohutu ülekande ja järgides linnagaasi projekteerimise spetsifikatsioone.

Tsirkuleeriva jahutusveesüsteemi kõrgsurveharu suures rafineerimistehases töötab 2,5 MPa juures, torustikus on vahelduv veehaamri löök. Algsed standardsed PN25 kuulventiilid kannatasid sagedase istme lekke ja kere deformatsiooni all ning nende hoolduseks oli vaja torujuhtme lõikamist, mis põhjustas tootmisseisakuid.

Asendatud 2000 WOG-i 2-osaliste kõrge platvormiga kuulventiilidega, mis on valmistatud WCB süsinikterasest, millel on täielikud vooluteed ja mis on ühendatud pneumaatiliste täiturmehhanismidega programmeeritud sisse- ja väljalülitamiseks.

• 2000 WOG raskeveokite klapi korpus pakub palju paremat veehaamri vastupidavust kui tavalised PN25 ventiilid, taludes hetkelist veehaamrit kuni10 MPailma keha deformatsiooni või tihendi rikketa.
• Täielik pordi disain tekitab rõhukadu, mis on väiksem kui0,03 MPa, vähendades tsirkulatsioonipumba koormust võrra5%ja pakkudes märkimisväärset pikaajalist energiasäästu.
• Otsepaigaldatud pneumaatilised ajamid kõrgel platvormil reageerivad vähem kui1 sekund, sobib sagedasteks programmeeritud lülitustoiminguteks.
• 2-osaline klapikorpus võimaldab kiiresti lahti võtta, et puhastada katlakivi ja prahi kuulsüdamikust, kahekordistades hooldustõhusust ilma torustikku katkestamata või tootmist katkestamata.

Suure kaubandusliku kompleksi kruvitüüpi veejahutid kasutavad külmutusagensit R134a, põhiliinid töötavad 1,8 MPa. Ventiilidel peab olema suurepärane tihendusvõime, et vältida külmutusagensi leket, ja need peavad ühilduma elektriliste täiturmehhanismidega, et juhtida hoone automaatikasüsteemi (BAS) kaudu rühma.

2000 WOG 2-osalised kõrge platvormiga kuulventiilid roostevabast terasest CF8, spetsiaalsete külmutusagensi tihenduspesade ja otsepaigaldatud kompaktsete elektriajamitega.

• Kõrgsurve nimiklapi korpus koos täppistihendiga saavutab nulli külmutusagensi lekke, kõrvaldades jahutusvõimsuse kadumise ja keskkonnaheite probleemid.
• Standardiseeritud ISO 5211 kõrge platvormi liides parandab jahuti partii kokkupaneku tõhusust30%. Täiturmehhanismid on universaalselt vahetatavad ilma kohandatud adapteriteta, et hõlbustada müügijärgset asendamist.
• Kaheosaline konstruktsioon hõlbustab lahtivõtmist ja hooldust jahuti kapitaalremondi ajal ilma torujuhtme keevisõmblusi kahjustamata, vähendades hoolduskulusid40%.
• Töörõhk, mis on palju alla nimiväärtuse, aeglustab tihendi vananemist märkimisväärselt, pikendades hooldusvaba intervalli3 aastat.

Igapäevases keemiatehases pindaktiivse aine tooraine ülekandeliin töötab 1,6 MPa kergelt söövitava keskkonnaga. Ventiilid peavad toetama kaugjuhtimist, olema kergesti lahti võetavad ja puhastatavad ning vastama partiide vahetamise hügieeninõuetele.

2000 WOG 2-osalised kõrge platvormiga kuulventiilid CF8M-st (316 roostevabast terasest), millel on täispordi disain, PTFE istmed ja plahvatuskindlad pneumaatilised ajamid.

• 316 roostevabast terasest korpus on kerge korrosioonikindel. Täielikul pordi konstruktsioonil ei ole voolu surnud tsoone, mis vähendab materjali kogunemist ja riknemist, et täita igapäevaseid kemikaalide tootmise hügieeninõudeid.
• Pikaajaline madala pingega töötamine vähendatud tingimustes välistab kandja läbitungimise ohu ja ristsaastumise partiide vahetamise vahel.
• Otsepaigaldatud plahvatuskindlad pneumaatilised ajamid ISO kõrgel platvormil vastavad otseselt keemiatöökoja plahvatuskaitse nõuetele ilma täiendavate muudatusteta.
• Kaheosaline poolitatud disain võimaldab sisemise puhastamise ja steriliseerimise jaoks kiiret lahtivõtmist, vähendades partii vahetamise puhastusaega.60%.

Joogitootmistehases töötav kõrgtemperatuuriline Clean-in-Place (CIP) süsteem töötab 3,0 MPa juures 80 °C aluseliste puhastusvahenditega. Klapid peavad olema temperatuuri- ja korrosioonikindlad, tagama usaldusväärse tihenduse, toetama automatiseeritud programmijuhtimist ja vastama toidu GMP standarditele.

Toidukvaliteediga 2000 WOG 2-osalised kõrge platvormiga kuulventiilid roostevabast terasest CF8, mis on varustatud RPTFE-ga tugevdatud kõrge temperatuuriga istmete ja otsepaigaldatud sanitaar-pneumaatiliste ajamiga.

• 3,0 MPa töörõhk on tunduvalt madalam 2000 WOG nimiväärtusest, pakkudes piisavat rõhureservi isegi kõrgetel temperatuuridel, ilma tihendi purunemise või korpuse deformatsiooni ohuta.
• RPTFE-ga tugevdatud istmed pakuvad suurepärast temperatuuri- ja kemikaalikindlust, kaks korda pikema kasutuseaga kui standardsetest PTFE-istmetest ning taluvad kõrge temperatuuriga puhastusvedelike pidevat küürimist.
• Kõrge platvormi otsepaigalduskonstruktsioon ei loo täiturmehhanismi ja klapi liidesesse hügieenilisi surnud tsoone, seda on lihtne puhastada ja desinfitseerida ning see vastab täielikult toiduainetööstuse GMP sertifitseerimisnõuetele.
• 2-osaline ventiili korpus võimaldab kiiret lahtivõtmist sisemise puhtuse kontrollimiseks ilma kogu torustikku eemaldamata, lihtsustades rutiinset kontrolli ja hooldust.
