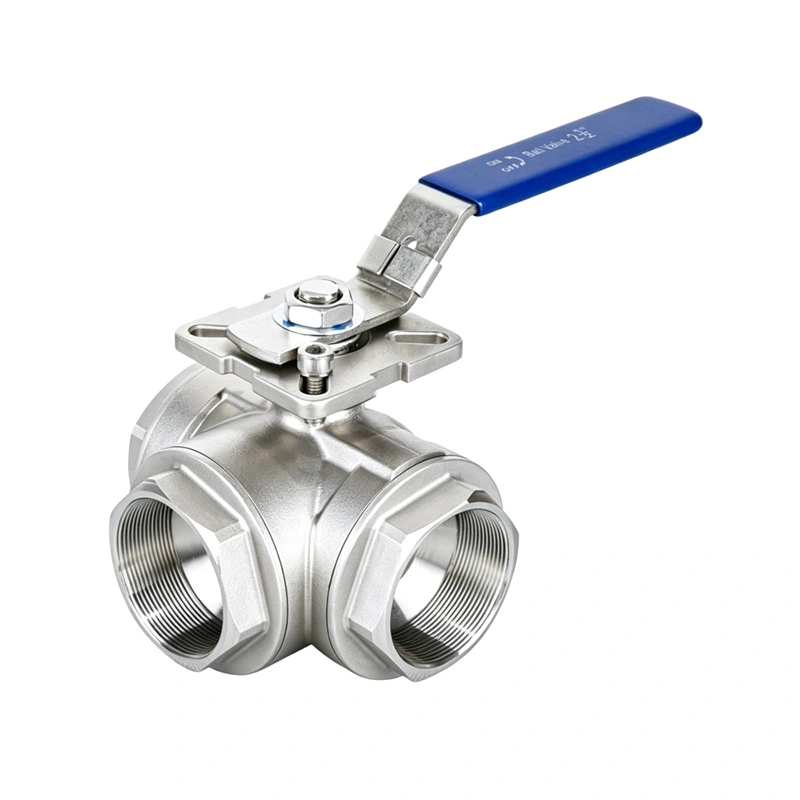

Kolmekäiguline kuulkraan L-port

Sellel kolmesuunalisel kuulventiilil L-pordil on laiendatud põkk-keevitusotsad isoleeritud torustike, maetud paigaldiste ja torustiku paigutused, mis nõuavad täiendavat keevituskaugust. Laiendatud otsad pakuvad töö ajal rohkem ruumi torujuhtme keevitamiseks ja aitab õigel paigaldamisel hoida keevitussoojust klapi sisemistest komponentidest eemal järgitakse protseduure.

3-osaline korpus võimaldab juurdepääsu sisemistele komponentidele kontrollimiseks, tihendi vahetamiseks ja hoolduseks pärast torujuhe on isoleeritud ja rõhu alt vabastatud. L-pordi voolutee sobib ümbersuunamiseks või ümberlülitamiseks meedia erinevate torujuhtme harude vahel. Klappi saab kasutada naftakeemia-, nafta- ja gaasitööstuses, soojusenergeetikas ja veetöötlussüsteemid, mille tihenduskonfiguratsioonid on valitud vastavalt töökeskkonnale, rõhule ja temperatuuri.

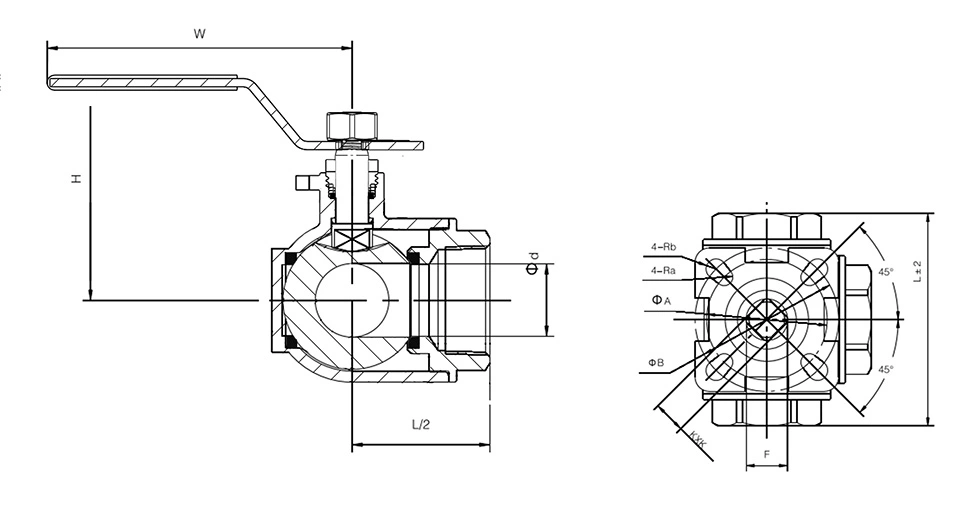

Peamised mõõtmed

* N: keermeotsad vastavalt ANSI B 2.1 NPT-le
* B: keermeotsad vastavalt standardile BS21 BSP

Toote eelised

L-pordi voolutee kolmesuunaliseks voolu juhtimiseks

TheKolmekäiguline kuulkraan L-portkasutab lülitamiseks või ümbersuunamiseks L-pordi voolu konfiguratsiooni ühilduv meedium ühendatud torujuhtme harude vahel. Voolutee tuleks valida vastavalt vajadusele torustiku paigutus ja tööfunktsioon, muutes selle konfiguratsiooni sobivaks rakenduste jaoks, kus on suund voolu reguleerimine on vajalik.

Laiendatud põkk-keevitusotste disain

Laiendatud põkk-keevitusotsad tagavad täiendava keevituskauguse klapi korpuse ja torustiku vahel. See konfiguratsioon on kasulik isoleeritud torustike, maetud paigaldiste ja torustike paigutuste jaoks, kus on lisaruumi nõutav klapi ümber. Soojussisendi kontrollimiseks ja kaitseks tuleb järgida õigeid keevitusprotseduure klapi sisemised komponendid.

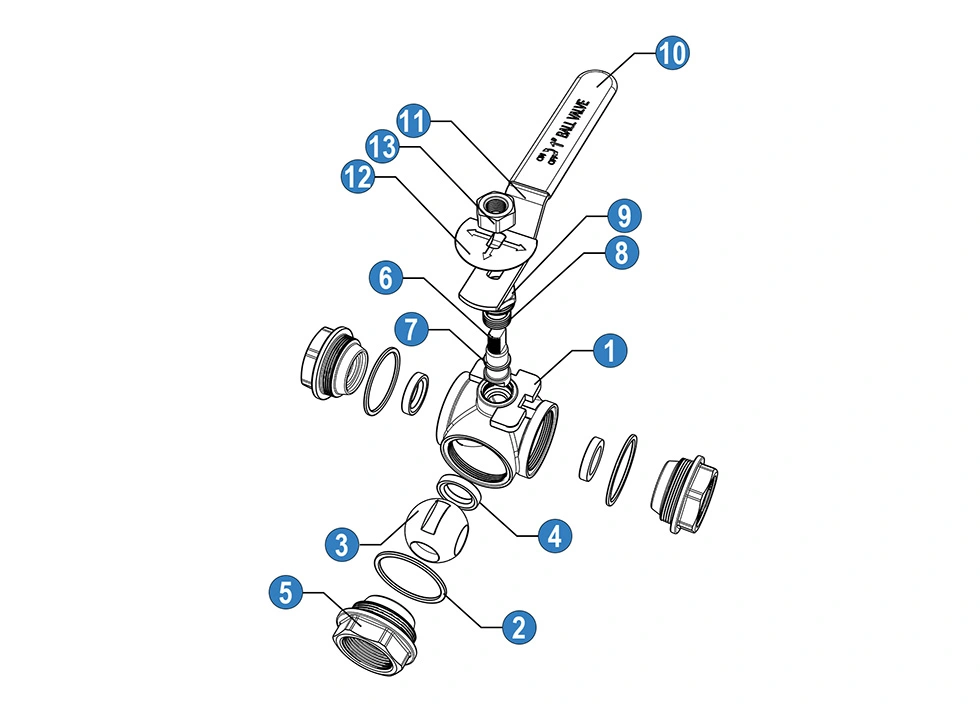

Kolmeosaline konstruktsioon hoolduseks

Kolmeosaline korpus võimaldab ventiili avada, et kontrollida ja vahetada hooldatavaid sisemisi komponente pärast torujuhtme isoleerimist ja rõhu vähendamist. See konstruktsioon võib perioodiliselt hooldamist lihtsustada palli, istmete või tihendite kontrollimine on vajalik.

Kvaliteedikontroll

1. Tooraine kontrollimine

Roostevabast terasest materjale saab kontrollida PMI ja sellega seotud materjalide kontrollimise protseduuridega vastavalt kohaldatavad tellimuse nõuded. Materjalide identifitseerimist ja dokumentatsiooni saab säilitada ka konfiguratsioonide jaoks mis nõuavad jälgitavust.

2. Keevisõmbluse mõõtmete kontroll

Laiendatud keevisõmbluste otste puhul kontrollitakse peamisi mõõtmeid, nagu otsa pikkus, kalde geomeetria, seina paksus ja joondus. Need kontrollid aitavad tagada, et klapi mõõtmed sobivad kindlaksmääratud torujuhtmeühendusega.

3. Hüdrostaatilised ja tihenduskatsed

Klapi testimine hõlmab hüdrostaatilise kesta testimist ja tihenduskatset vastavalt kohaldatavale kontrollinõuded. Katsetingimused ja vastuvõtukriteeriumid tuleks kinnitada vastavalt ventiilile spetsifikatsioon ja kohaldatav standard.

4. Lõplik ülevaatus

Enne pakendamist kontrollitakse valmis ventiili välimust, korpuse kokkupanekut, keevisotste seisukorda ja toimimist funktsiooni. Toote identifitseerimist ja nõutavat dokumentatsiooni saab kontrollida ka tellimuse spetsifikatsioonidega.

Pakendamine

Klapid on ette valmistatud eksportveoks klapi suurusele vastava kaitsepakendiga ja saatmisviis. Klapi korpuse ja pikendatud keevisotste kaitsmiseks saab kasutada lainepappkarpe ja vineerkarpe löögi, kokkusurumise ja käsitsemiskahjustuste eest. Keevisõmbluse otsad on eraldi kaitstud, et vältida nende kahjustamist kaldpind transpordi ajal.

KKK

1. Mis on L-pordi voolu konfiguratsiooni funktsioon?

L-pordi konfiguratsiooni kasutatakse voolu ümberlülitamiseks või suunamiseks ühendatud torujuhtme harude vahel. Tegelik vool paigutus sõltub pordi konfiguratsioonist ja nõutavast torustiku paigutusest, seega peaks voolu suund olema kinnitatud enne tellimist.

2. Kas saate esitada üksikasjalikud tooteparameetrid?

Jah. Vastavalt ventiilile saab esitada tootejoonised, mõõtmete andmed ja tehnilised andmed konfiguratsiooni ja projekti nõuded. Ühenduse mõõtmed, rõhuklass, temperatuurivahemik ja materjal spetsifikatsioonid tuleks enne tootmist kinnitada.

3. Kas klappi saab kohandada erinevate teenindustingimuste jaoks?

Jah. Materjalide kombinatsioonid, tihenduskomponendid, laiendatud mõõtmed ja muud konfiguratsioonidetailid võivad olla arvestatakse vastavalt töökeskkonnale, rõhule, temperatuurile ja paigaldusnõuetele. Muud materjalid on vajaduse korral saadaval nõudmisel.

4. Millist teavet tuleks pakkumise küsimisel esitada?

Esitage nõutav klapi suurus, rõhuklass, ühenduse standard, töötemperatuur, keskkond, vooluhulk paigutus ja täiturmehhanismi nõuded, kui automatiseerimine on vajalik. Torujuhtme joonised või rakendusteave võivad samuti aitab kinnitada sobivat konfiguratsiooni.

5. Kas ma saan külastada Shangtai tehast?

Tehasekülastusi saab kokku leppida Wenzhou tootmisüksuses. Külastajad saavad arutada klapi üle spetsifikatsioonid, tootmisnõuded ja rakendustingimused vastava tehnilise või müügimeeskonnaga.
