2 tk kuulventiilid
2PC kuulkraan koos lukustusseadmega
Shangtai Valve on kuulkraanide tootja Hiinas, mis keskendub tööstuslike ventiilide projekteerimisele ja tootmisele. Kui hankite Hiinast 2PC kuulkraani koos lukustusseadmega, saame pakkuda klapikonfiguratsioone, mis põhinevad teie nõutavatel spetsifikatsioonidel ja rakendustingimustel.
Praeguseks on Shangtai töötanud enam kui 300 kliendiga Euroopas ja Ameerikas, sealhulgas üle 50 pikaajalise kliendi. Meie kliendibaas hõlmab erinevat tüüpi ettevõtteid väikestest töökodadest kuni tööstusettevõteteni.
Toetame ka kohandatud klapinõudeid, sealhulgas materjale, ühendustüüpe ja muid tootespetsifikatsioone.
Praeguseks on Shangtai töötanud enam kui 300 kliendiga Euroopas ja Ameerikas, sealhulgas üle 50 pikaajalise kliendi. Meie kliendibaas hõlmab erinevat tüüpi ettevõtteid väikestest töökodadest kuni tööstusettevõteteni.
Toetame ka kohandatud klapinõudeid, sealhulgas materjale, ühendustüüpe ja muid tootespetsifikatsioone.
Meie 2PC kuulkraan koos lukustusseadmega võtab kasutusele täpse keermekujunduse, et hõlbustada paigaldamist ja hooldamist ning valmistamist see sobib sagedase avamise ja sulgemisega töötingimustes ning igat tüüpi tööstuslikes vedelikusüsteemides. Tänu kaheosalisele poolitatud struktuurile saab sisemisi tihendusrõngaid ja muid varuosi ükshaaval vahetada ilma kogu ventiili korpust vahetamata, pikendades kasutusiga ja vähendades teie kasutuskulusid.
See klapp, mis on varustatud integreeritud avatud-sulgemise lukustusseadmega, takistab tõhusalt juhuslikku käivitamist ja hilisemad seadmete kaod sagedase tsükli korral, muutes selle ideaalseks komponendiks torujuhtme juhtimiseks. Tarnime mitu materjalivalikut, sealhulgas 304 roostevaba teras, 316 roostevaba teras ja süsinikteras, erineva suurusega 1/4 tolli kuni 6 tolli, et see vastaks teie torujuhtme spetsifikatsioonidele.
Sellel 2-osalisel lukustataval kuulkraanil on rahvusvahelised sertifikaadid, sealhulgas ISO9001 ja CE, et täita täielikult teie ranged kvaliteedistandardid.
Ohutus on meie disaini põhiprintsiip, mis kajastub väljapuhumisvastase varre struktuuris. Kui otsite esmaklassilist kvaliteeti paaris konkurentsivõimelise kuluga on see ventiil meie siiras soovitus.
Peamised mõõtmed
| Suurus | 1/4-6 tolli |
| Surve klass | CL150 |
| Keerme standard | NPT, BSP |
| Maksimaalne rõhk | 285 PSI |
| Projekteerimis- ja tootmisstandardid | ASME B16.34 |
| Testimine ja ülevaatus | API598 |
| Spetsiaalne disain | Lukustusseade, Väljapuhumisvastane vars |
| Temperatuurivahemik | -25 ℃ ~ 150 ℃ |
| Korpuse materjal | ASTM A351 CF8M (316) |
| Palli materjal | ASTM A182 F316 |
| Varre materjal | ASTM A182 F316 |
| Istme materjal | RPTFE (PTFE+15%fv) |
| Valikud | Muud materjalid on saadaval nõudmisel. |

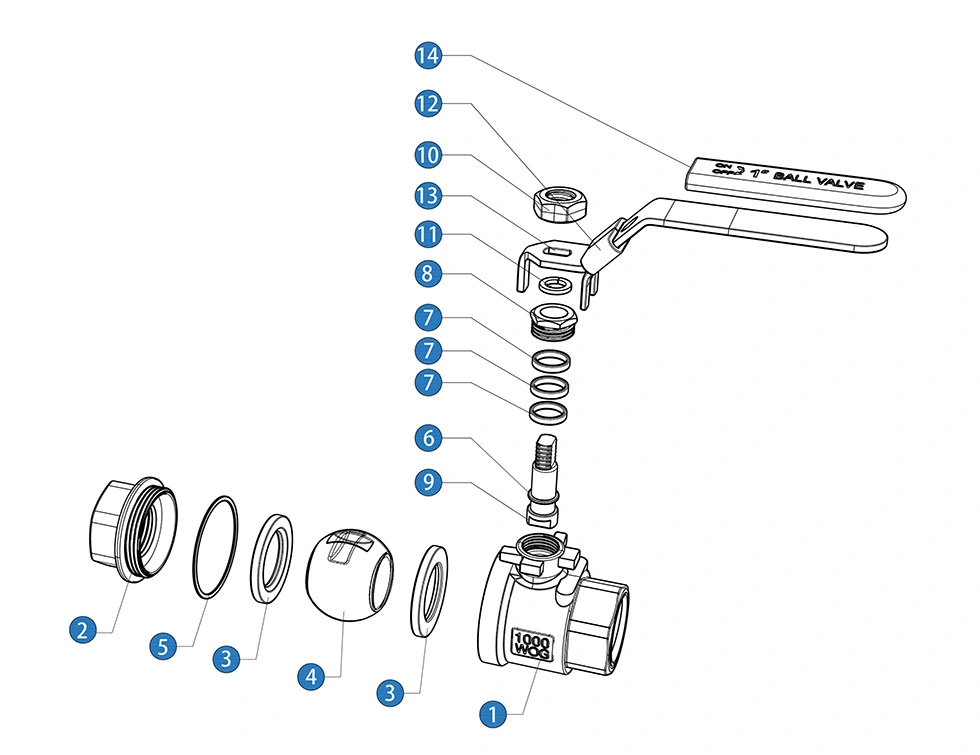

Toote parameetrid
| Ei | Nimi | Materjal (*N/B) | |
| 1 | Keha | SS 316 | SS 304 |
| 2 | Kork | SS 316 | SS 304 |
| 3 | Palliistme | PTFE | PTFE |
| 4 | Pall | SS 316 | SS 304 |
| 5 | Tihend | PTFE | PTFE |
| 6 | Hõõrderõngas | PTFE | PTFE |
| 7 | Varre pakkimine | PTFE | PTFE |
| 8 | Nääre | SS 316 | SS 304 |
| 9 | Vars | SS 316 | SS 304 |
| 10 | Pähkel | SS 304 | SS 304 |
| 11 | Vedruseib | SS 304 | SS 304 |
| 12 | Lukustusseade | SS 304 | SS 304 |
| 13 | Käepide | SS | SS |
| 14 | Käepide varrukas | PVC | PVC |
* N: keermeotsad vastavalt ANSI B 2.1 NPT-le
* B: keermeotsad vastavalt standardile BS21 BSP

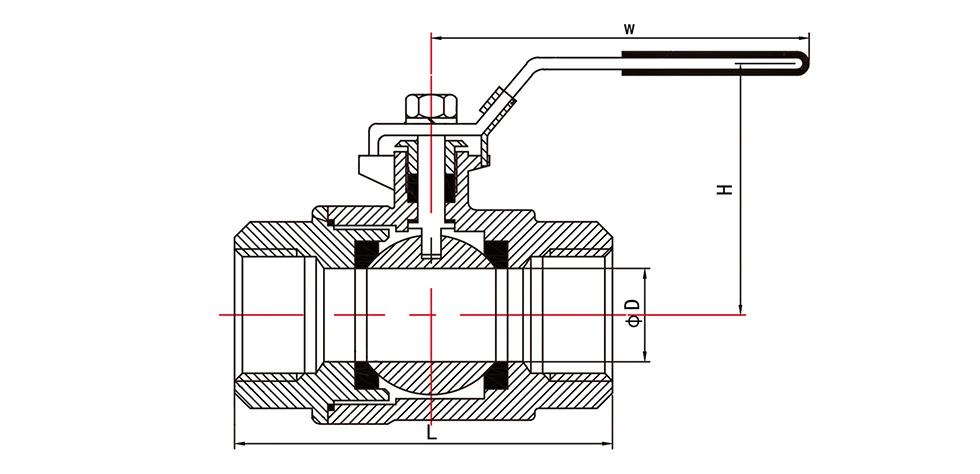

Üldised mõõtmed:
| Suurus | Mõõdud (mm) | Kaal (g) | |||
| D | W | H | L(+-2) | ||
| 1/4" | 8 | 102 | 54 | 52 | 0.22 |
| 3/8" | 10 | 102 | 54 | 52 | 0.22 |
| 1/2" | 15 | 105 | 57 | 55 | 0.23 |
| 3/4" | 20 | 105 | 60 | 60 | 0.3 |
| 1" | 25 | 110 | 71 | 70 | 0.5 |
| 11/4" | 32 | 126 | 77 | 81 | 0.82 |
| 11/2" | 38 | 155 | 88 | 92 | 1.1 |
| 2" | 49 | 165 | 100 | 106 | 1.5 |
| 21/2" | 63 | 230 | 125 | 150 | 3.5 |
| 3" | 76 | 260 | 145 | 165 | 5.6 |
| 4" | 100 | 300 | 165 | 200 | 9.6 |
Kv VÄÄRTUSED
Kv (m3/h) = vee vooluhulk kuupmeetrites tunnis, mis põhjustab ventiilis rõhulanguse 1 baari võrra
| 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" | 4" |
| 6 | 10 | 24 | 43 | 83 | 130 | 205 | 340 | 520 | 1100 | 1820 |
Eelised
See kuulkraan sobib suurepäraselt tootmisliinidele, mis võimaldavad rutiinseks hoolduseks lühikest seisakut.
2-osaliste lukustatavate kuulventiilide eelised võrreldes 1-osaliste kuulventiilidega
Täisava konstruktsioon tagab minimaalse voolutakistuse
Erinevad otsaühendusvõimalused, mis sobivad paljude töötingimustega
Saadaval on kõrge rõhuga mudelid, millel on suurepärane maksimaalne survejõud
2-osaliste lukustatavate kuulventiilide eelised võrreldes 3-osaliste kuulventiilidega
Suur valmisvaru ja lühem tootmisaeg
Hulgimüügi hulgitellimuste jaoks konkurentsivõimelisem hind
Miks valida Shangtai
Täielikud sertifikaadid
Meie ventiilid on toodetud vastavalt ASME B16.34 standarditele ja neil on mitu tuumasertifikaati, sealhulgas ISO9001 ja CE.
Raskema koormusega tootekujundus
Meie ventiilid kasutavad rohkem materjali ja paksemaid korpuse seinu kui paljud tavalised turutooted.
Kiire reageerimine
Meie tehniline personal on ooterežiimis 24 tundi ööpäevas. Kiireloomuliste probleemide korral võtke meiega igal ajal ühendust.
Kiire ülemaailmne kohaletoimetamine
Saatmine korraldatakse alles pärast tootmise lõpetamist ja kõik testid vastavad asjakohastele standarditele. Väljakujunenud logistikasüsteem tagab kiire kohaletoimetamise üle maailma.
KKK
Mis on selle kuulventiili maksimaalne rõhk?
Maksimaalne rõhk on 6,3 MPa.
Mis on selle kuulventiili maksimaalne temperatuuritaluvus?
Maksimaalne temperatuuritaluvus on 280°C, olenevalt klapi materjalidest ja töötingimustest.
Millist tüüpi pakendeid kasutatakse ventiilide jaoks?
Iga klapp on pakitud paksu lainepapist sisekarpi, mille välispakendiks kasutatakse vineerist korpust. kaitse transpordi ajal.
Kas lukustusseadmega 2PC kuulkraani saab paigaldada vertikaalselt?
Jah. Kuulkraanid saab üldjuhul paigaldada horisontaalselt või vertikaalselt, sealhulgas nii, et vars on suunatud üles või allapoole, eeldusel, et paigaldus on klapi ja töötingimuste jaoks sobiv. Täiturmehhanism või käepide peaks olema ka töötamiseks juurdepääsetav.
Mis on kuulventiili läbipuhumisvastane vars?
Väljapuhumisvastane vars on ette nähtud selleks, et vältida klapivarre sisemiste osade poolt ventiili korpusest välja paiskumist. survet. See disain tagab kõrgsurvevedeliku juhtimise rakenduste jaoks täiendava ohutuse.
Kas teie klappidel on garantii?
Shangtai pakub pärast garantiiperioodi 1-aastast garantiid ja eluaegset tehnilist tuge.
Kas on olemas minimaalne tellimuse kogus (MOQ)?
MOQ varieerub sõltuvalt klapi mudelist ja tellimisnõuetest. Täpsema MOQ teabe saamiseks võtke meiega ühendust.
