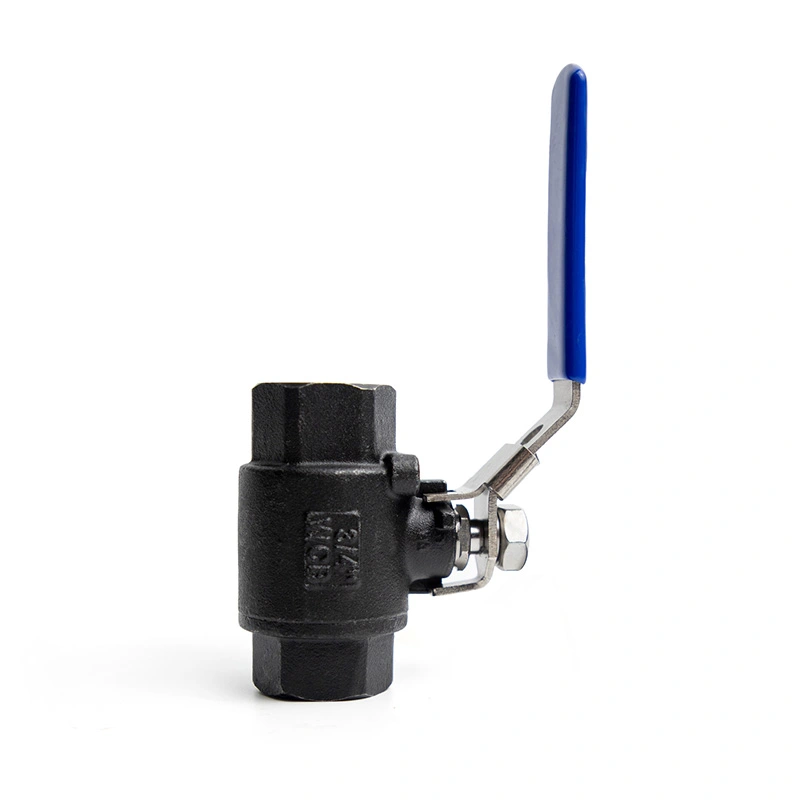

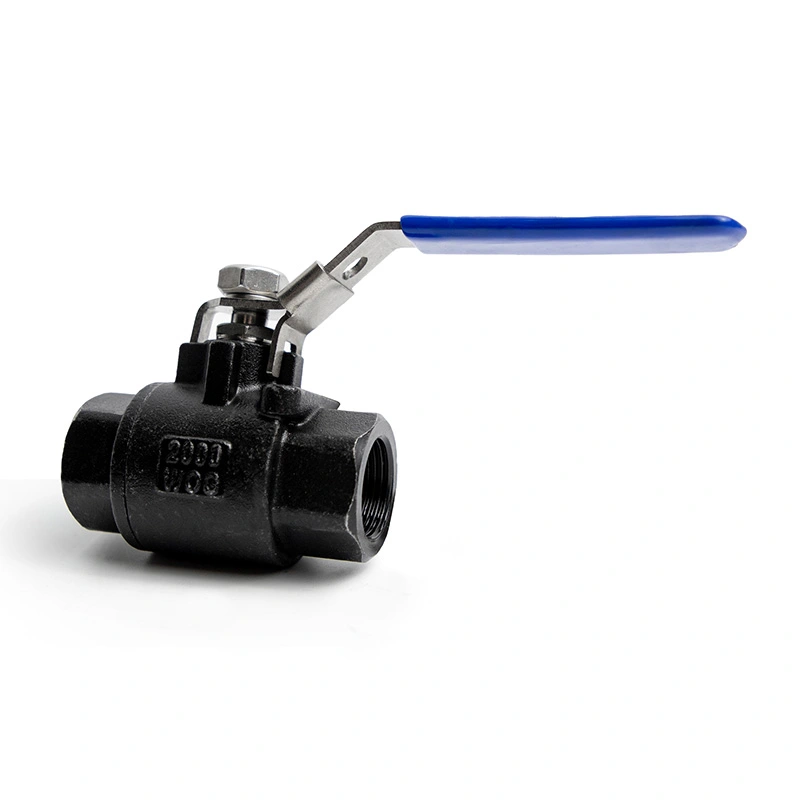

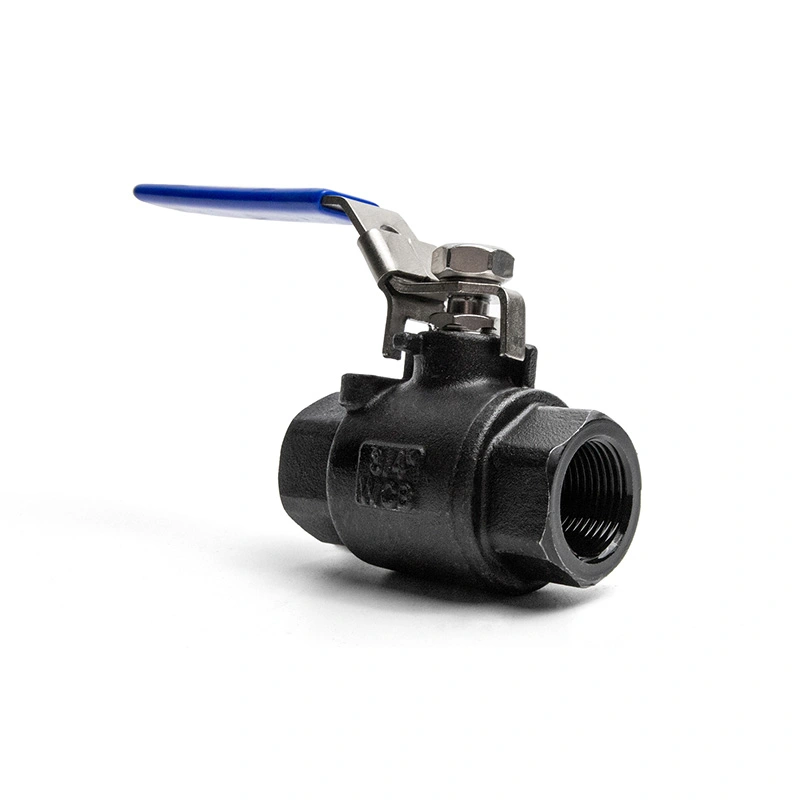

2PC süsinikterasest kuulventiil 2000WOG koos lukustusseadmega

Shangtai 2PC süsinikterasest kuulventiil 2000WOG koos lukustusseadmega on loodud usaldusväärseks sisse- ja väljalülitamiseks tööstuslikud kõrgsurvetorustikud. Survevõimega kuni 1975 PSI sobib see ventiil nõudvad vett, õli, gaasi, suruõhku ja ühilduvaid tööstuslikke vedelikke mittepõrutustingimustes.

Kaheosaline korpuse struktuur muudab klapi hooldatavamaks kui paljud ühes tükis konstruktsioonid. Kui hooldus on Vajadusel saab ventiili mugavamalt lahti võtta, mis võimaldab vahetada istmeid ja tihenduskomponente pikendada kasutusiga ja vähendada asenduskulusid.

Ühtlase kvaliteedi tagamiseks kontrollitakse ventiili nelja kvaliteedikontrolli etapi kaudu toorkere toorikust kuni valmis toode:

Toorkere tooriku kontroll – kontrollib välimust, mõõtmeid ja materjali seisukorda.

Töötlemise kontroll – kontrollib keermeid, tihenduspindu, ava täpsust ja võtme mõõtmeid.

Montaaži kontroll – kontrollib kuuli, istmeid, varre, tihendusrõngaid, käepidet ja lukustusseadet.

Lõppkontroll – hõlmab survetestimist, lekkekontrolli, toimimiskatset, märgistamist ja pakendi kontrolli.

See range kvaliteediprotsess aitab parandada toote konsistentsi, vähendada defektide esinemissagedust ja tarnida usaldusväärsemalt ventiilid tööstusklientidele.

*N: keermeotsad vastavalt ANSI B 2.1 NPT-le
*B: Keermeotsad vastavalt BS21 BSP-le

Klapi tööpõhimõte

Kuulkraan juhib voolu, pöörates klapi korpuse sees täppispuuritud kuuli.

Avatud positsioon

Kui käepide on torujuhtmega paralleelne, on kuuli läbiv auk toruga joondatud. Vedelik läbib madala voolutakistusega ventiil.

Suletud positsioon

Kui käepide on 90 kraadi pööratud, blokeerib kuuli kindel külg voolutee. Istmed suruvad vastu palli, et luua tihe sulgemistihend.

Lukustusfunktsioon

Pärast klapi avamist või sulgemist saab lukustusseade kinnitada käepideme asendi. See aitab vältida väärkasutus, volitamata kasutamine või vibratsioonist põhjustatud juhuslik liikumine.

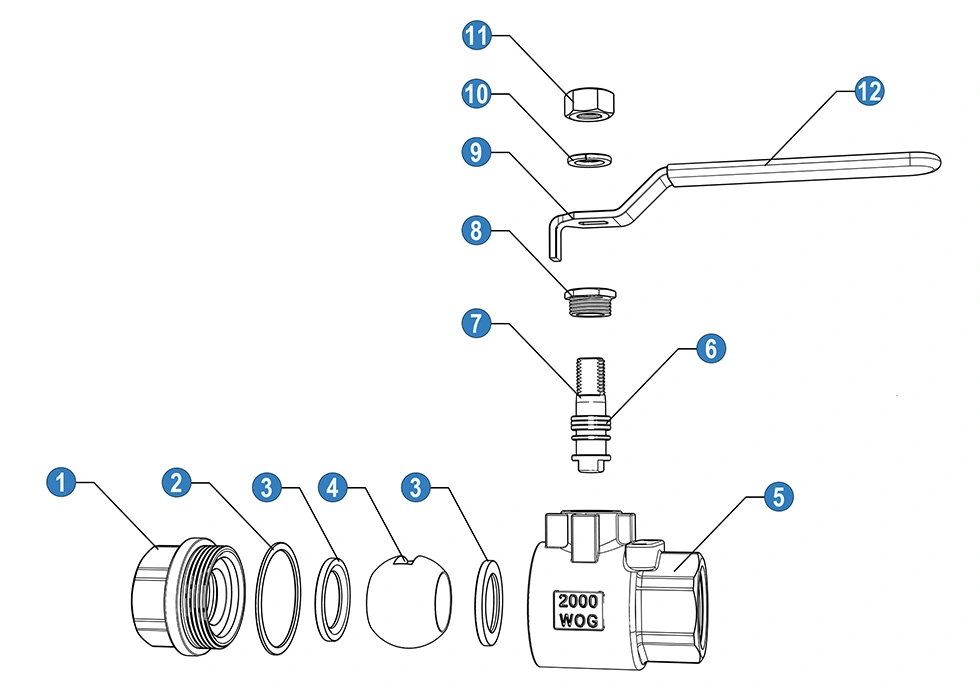

Kaheosaline hooldusdisain

Kaheosaline korpus võimaldab ühes tükis ventiiliga võrreldes lihtsamat lahtivõtmist. Istmed, tihendid ja nendega seotud tihendusosad saab vajadusel kontrollida või asendada, mis aitab ventiili tööiga pikendada.

Märkus: Kuulkraanid on mõeldud peamiselt täielikult avatud või täielikult suletud teeninduseks. Pikaajaline drossel ei ole soovitatav sest see võib palli ja istmeid kahjustada.

Kohaldatavad tööstusharud ja põhjused

Valikumärkus: Süsinikteras on tugev ja kulutõhus, kuid see pole parim valik väga söövitava kandja jaoks. Söövitavate kemikaalide või merekeskkonna puhul tuleks kaaluda roostevaba terase või spetsiaalsete materjalide valikut.
