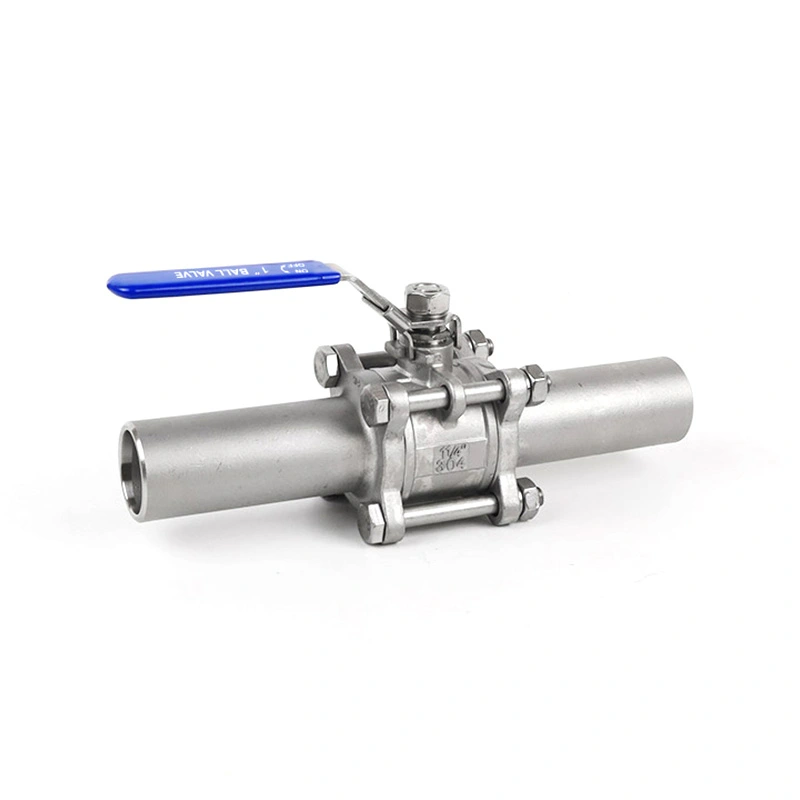

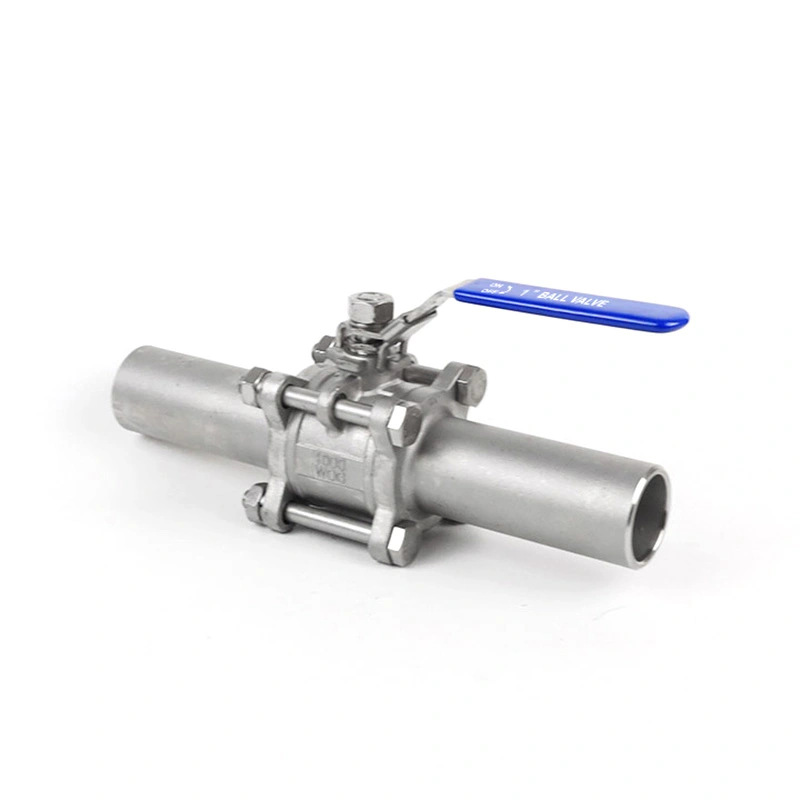

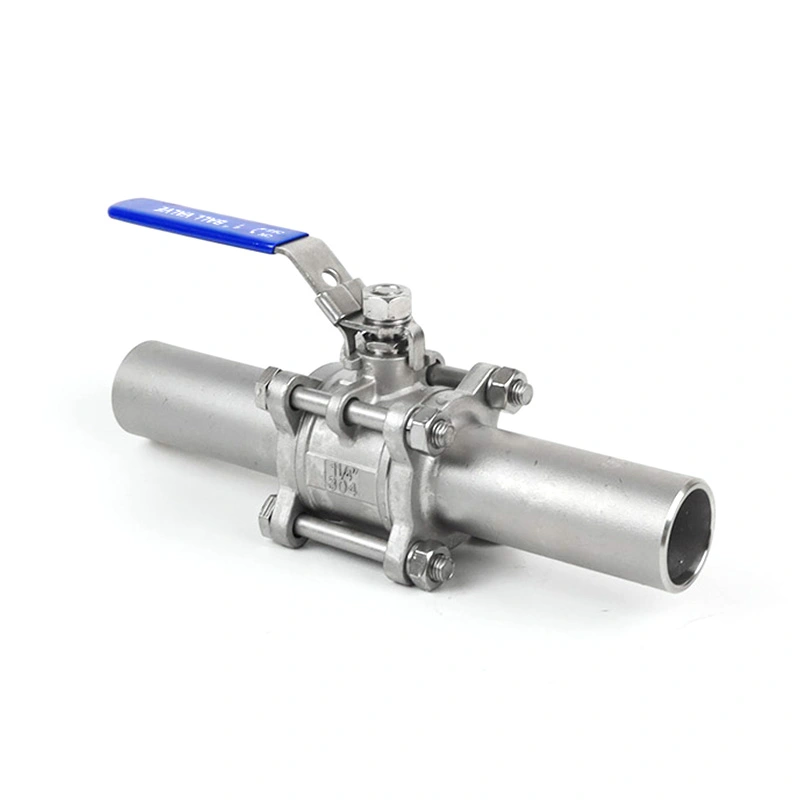

Laiendatud 3PC kuulkraanide keevisõmblus

3PC Ball Valve Weld Extended kasutab pikendatud põkkkeevisotsikuid, et anda ventiili vahele täiendav keevituspikkus kere ja torujuhe. Pikendatud otsad on kasulikud isoleeritud torustike, maetud paigalduste ja torustike paigutuste jaoks kus on vaja täiendavat keevituskaugust. Kolmeosaline korpus võimaldab juurdepääsu ka sisemistele komponentidele ülevaatus ja asendamine pärast torujuhtme isoleerimist.

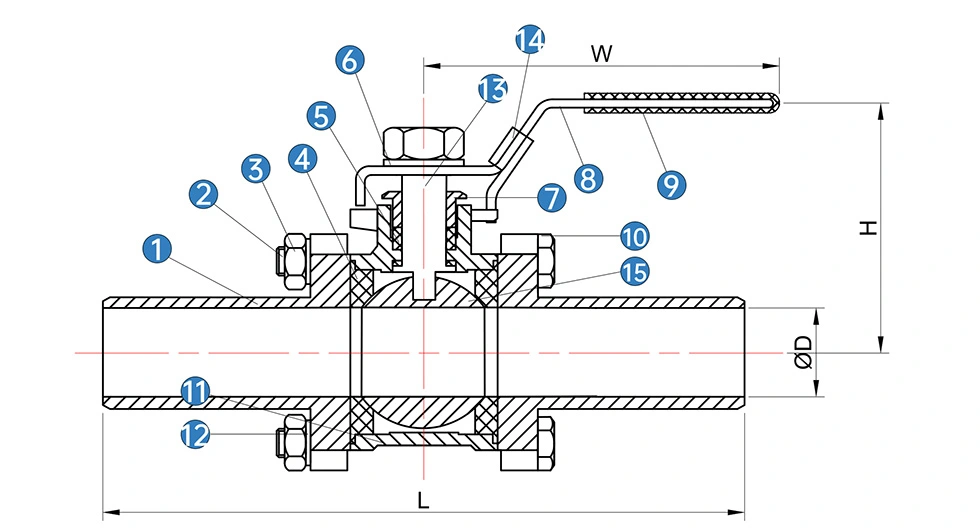

Peamised mõõtmed

* N: keermeotsad vastavalt ANSI B 2.1 NPT-le
* B: keermeotsad vastavalt standardile BS21 BSP

Toote omadused

1. Laiendatud põkk-keevitusotsad

Laiendatud keevisõmblusotsad pakuvad lisaruumi torujuhtme keevitamiseks ja aitavad hoida keevitustööd põhivõrgust eemal. klapi korpus. See konfiguratsioon on kasulik isoleeritud või maetud torustike jaoks, kus klapp tuleb paigutada väljaspool isolatsiooni või ligipääsetavas kohas.

2. Kolmeosaline ehitus

Jaotatud korpus võimaldab ventiili kontrollimiseks ja hoolduseks avada. Istmed, tihendid ja muu sisemine komponentidele pääseb juurde siis, kui on vaja vahetada, vähendades vajadust kogu klapikoostu väljavahetamiseks.

3. 316 roostevabast terasest materjalid

3PC Ball Valve Weld Extended kasutab korpuse jaoks ASTM A351 CF8M (316) ja kuuli ja varre jaoks ASTM A182 F316. Standardistme on RPTFE (PTFE+15%fv). Vastavalt vajadusele saab tarnida ka muid materjalikombinatsioone teenindustingimused.

4. Põkk-keevitusühendus

Keevisõmbluse otsad vastavad ASME B16.25 nõuetele. Põkkkeevitatud ühendus loob püsiva ühenduse klapi vahel ja torujuhe, kusjuures keevitusprotseduur ja torude ettevalmistamine on määratud kehtiva torustiku spetsifikatsiooniga.

Keevitamine ja paigaldus

Enne keevitamist kontrollige toru suurust, keevisotste mõõtmeid, kalde seisukorda ja joondamist. Torujuhe peaks olema korralikult toetatud, et vältida ventiili liigset koormust paigaldamise ajal. Samuti tuleks järgida keevitusprotseduure kohaldatav projekti spetsifikatsioon.

Laiendatud otsad tagavad täiendava vahemaa keevitusala ja klapi siseosade vahel. Sobiv keevitamine ja Istme, tihendite ja muude kuumustundlike komponentide kaitsmiseks tuleks siiski järgida kuumuse reguleerimise protseduure.

Materjalid ja kasutustingimused

Klapp on ette nähtud temperatuurivahemikule -25 ℃ kuni 150 ℃ ja maksimaalsele rõhule 285 PSI vastavalt loendile. tingimused. Tegelikud tööpiirid tuleb kinnitada vastavalt klapi suurusele, keskkonnale, temperatuurile ja kohaldatav rõhu-temperatuuri reiting.

Roostevabast terasest korpus, F316 kuul ja F316 vars on mõeldud ühilduvatele tööstuslikele kandjatele. Iste ja tihend Enne tellimist tuleks materjali valikut kontrollida tegeliku vedeliku, temperatuuri ja rõhu suhtes.

Kvaliteedikontroll

Materjali kontroll

Materjali identifitseerimise ja sellega seotud ülevaatusdokumendid saab esitada vastavalt tellimuse nõuetele. Materjal kohaldatavate klapikonfiguratsioonide kohta on saadaval katsearuanded.

Mõõtmete ülevaatus

Klapi mõõtmeid ja keevisotste omadusi kontrollitakse toote jooniste ja nõuete järgi. Kontrollimine võib hõlmata keevispea pikkust, mõõtmeid ja üldist montaažiseisundit.

Surve- ja tihenduskatsed

Klapi testimine ja kontrollimine järgivad API 598 nõudeid. Kontrollimiseks tehakse surve- ja tihenduskatsed klapi korpuse ja istme tihendusomadused enne saatmist.

Klapi ülevaatus lõpetatud

Lõppkontroll hõlmab klapi välimust, kokkupanekut, keevisotste kaitset ja tööseisundit. Nõutav toode dokumente saab vormistada vastavalt tellimusele.

Rakendused

3PC Ball Valve Weld Extended sobib tööstuslike torustike jaoks, kus on keevitatud ühendus ja täiendav keevitamine kaugus on nõutav. Tüüpilised rakendused hõlmavad naftakeemia töötlemist, nafta- ja gaasisüsteeme, soojusenergiat, veetöötlus ja üldine tööstuslike vedelike kontroll.

Laiendatud otsaga konfiguratsioon on eriti kasulik torujuhtme isolatsiooni, maa-aluse paigalduse või objekti puhul paigutus piirab vaba ruumi ventiili korpuse ümber. Taotlussobivus tuleks kinnitada lähtuvalt keskmise, rõhu, temperatuuri ja torujuhtme spetsifikatsioonid.

Pakendamine

Klapid pakitakse ekspordiks lainepapist kastidesse ja vineerkarpidesse. Keevisõmbluse otsad on kaitstud pakkimise ajal, et vähendada kalde- ja ühenduspindade kahjustamise ohtu käsitsemisel ja saadetis.

KKK

1. Mis on 3PC Ball Valve Weld Extended pikendatud keevisõmbluse otste eesmärk?

Laiendatud keevisotsad tagavad täiendava keevituskauguse klapi korpuse ja torustiku vahel. Need on kasulikud isoleeritud torustikud, maetud paigaldised ja muud paigutused, kus keevitusala tuleb paigutada kaugemale klapi korpusest.

2. Millist materjali kasutatakse ventiili jaoks?

Standardne korpuse materjal on ASTM A351 CF8M (316), kuuli ja varre jaoks kasutatakse ASTM A182 F316. Iste on RPTFE (PTFE+15%fv). Muud materjalid on saadaval nõudmisel.

3. Milline standard kehtib põkk-keevitusotste kohta?

Põkk-keevitusotsad on määratletud vastavalt ASME B16.25-le. Lõplik keevitusprotseduur peaks järgima kehtivat torujuhtme või projekti spetsifikatsioon.

4. Kas klappi saab pärast paigaldamist hooldada?

Jah. Kolmeosaline korpus tagab kontrollimiseks ja asendamiseks juurdepääsu sisemistele komponentidele. Torujuhe peab isoleerida ja vabastada rõhk enne klapi hooldust.

5. Millised on rõhu ja temperatuuri piirid?

Loetletud maksimaalne rõhk on 285 PSI ja temperatuurivahemik -25 ℃ kuni 150 ℃. Tegelik lubatud tegevus tingimused sõltuvad klapi suurusest, keskkonnast ja kehtivast rõhu-temperatuuri hinnangust.

6. Milliseid dokumente saab esitada?

Vastavalt ventiilile saab esitada materjali testimise aruanded ja asjakohase kontrolli või toote dokumentatsiooni konfiguratsiooni- ja tellimisnõuded.
