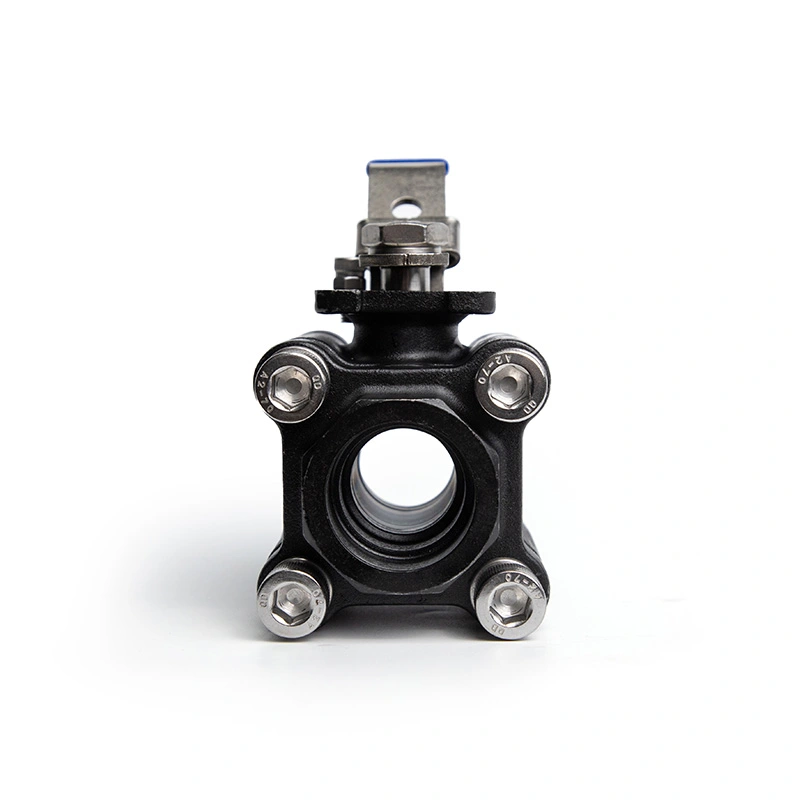

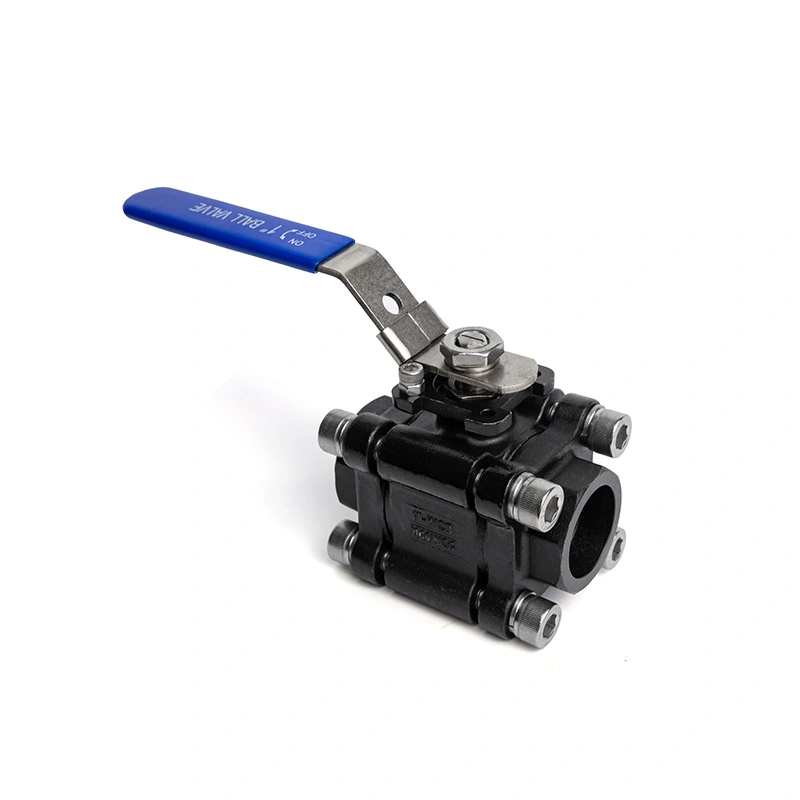

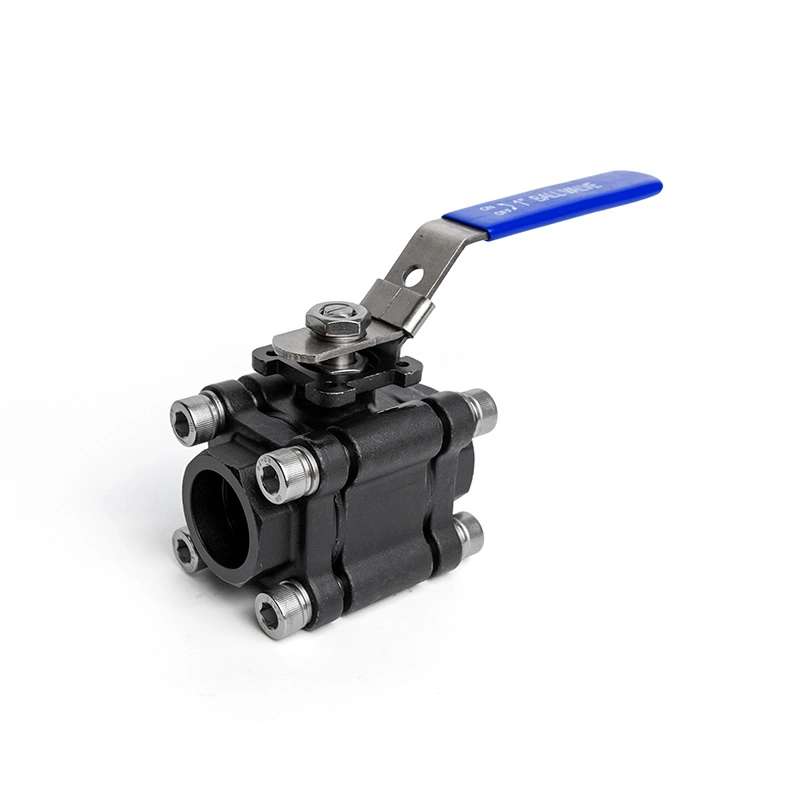

3PC süsinikterasest kuulventiil 2000WOG

3PC süsinikterasest kuulventiil 2000WOG on kolmeosaline pikendatud varrega kuulventiil isoleeritud torustike jaoks, maetud paigaldised ja rakendused, mille tööpunkti on vaja laiendada. 2000WOG reiting ja kolmeosaline konstruktsioon muudab selle sobivaks kõrgsurve sisse-välja vedeliku juhtimiseks. Ventiili saab lahti võtta istmete või tihendite ülevaatus ja vahetus.

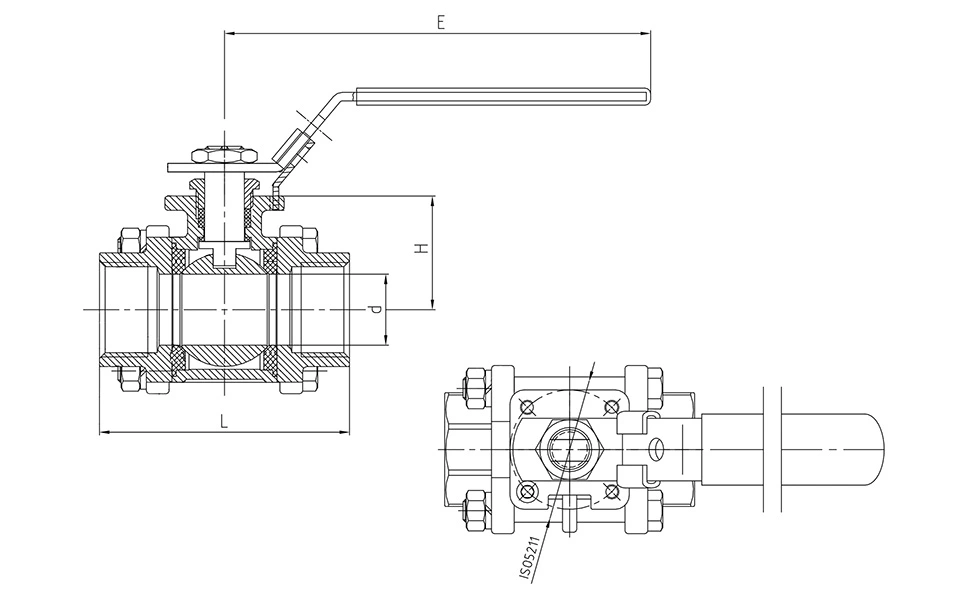

Peamised mõõtmed

N: keermeotsad vastavalt ANSI B 2.1 NPT-le
B: Keermeotsad vastavalt BS21 BSP-le

Põhifunktsioonid

1. Laiendatud vars spetsiaalsete paigaldustingimuste jaoks

Pikendatud vars tagab juurdepääsu klapi tööpunktile, kui torujuhe on isoleeritud, maetud või paigaldatud piiratud juurdepääsuga kohas. Väljapuhumisvastane varre struktuur aitab hoida varre klapi korpuse sees klapp on rõhu all.

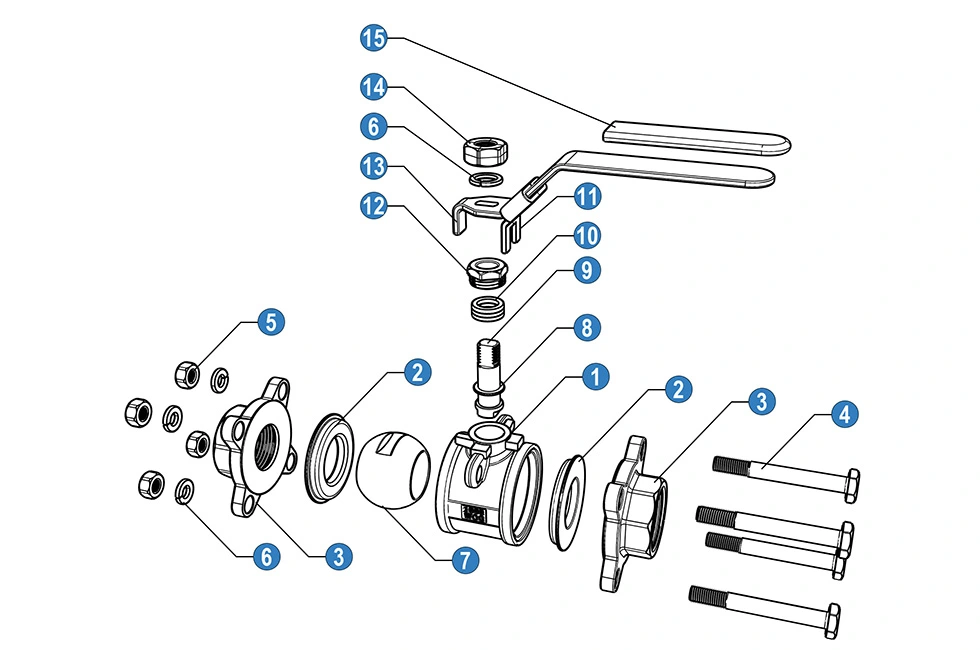

2. Kolmeosaline ehitus

Kolmeosaline korpus võimaldab ventiili kontrollimiseks ja hoolduseks avada. Istmed, tihendid ja muu sisemine komponentidele pääseb juurde vajaduse korral väljavahetamiseks. See konstruktsioon on praktiline tööstusliku torujuhtme jaoks süsteemid, kus on vaja perioodilist hooldust.

3. 1975PSI maksimaalne rõhk

The3PC süsinikterasest kuulventiil 2000WOGon loetletud maksimaalse rõhuga 1975 PSI. The kohaldatav töörõhk sõltub klapi suurusest, temperatuurist, keskkonnast ja rõhu-temperatuuri väärtusest. The 2000WOG tähis viitab vee-, nafta- ja gaasiteenustele kehtivate reitingutingimuste alusel.

4. NPT ja BSP ühendused

Klapp on saadaval NPT ja BSP keermestatud ühendustega. Ühenduse valik peaks sobima torujuhtmega standard- ja paigaldusnõuded.

Materjalid ja standardid

Kaasasolevas konfiguratsioonis kasutatakse klapi korpuse jaoks ASTM A351 316, kuuli ja varre jaoks ASTM A182 F316 ning RPTFE (PTFE+15%fv) istme jaoks. Muud materjalid on saadaval nõudmisel vastavalt nõutavatele teenindustingimustele.

Disain ja tootmine põhinevad standardil ISO 17292/API 608. Testimine ja kontroll järgivad API 598, samas kui rõhu-temperatuuri hinnangud on viidatud ASME B16.34-le. Loetletud temperatuurivahemik on -25 ℃ kuni 150 ℃.

Kvaliteedikontroll

Tootmiskontroll hõlmab sissetulevate materjalide kontrollimist, rõhu testimist, tihenduskatseid ja valmis ventiili ülevaatus. Vastavalt ventiilile saab esitada materjali testimise aruanded ja asjakohase tootedokumentatsiooni konfiguratsiooni- ja tellimisnõuded.

Kohaldatavate konfiguratsioonide jaoks on saadaval ISO 9001 ja CE dokumentatsioon. Materjal, iste ja tihenduskomponendid võivad valida ka vastavalt nõutavale rõhule, temperatuurile ja keskkonnale.

Rakendused

3PC süsinikterasest kuulventiili 2000WOG võib kaaluda tööstuslike torustike kõrgsurve sisse- ja väljalülitamiseks. süsteemid, sealhulgas veepuhastus, nafta ja gaas, keemiline töötlemine, suruõhk ja üldine vedeliku juhtimine. The pikendatud vars on eriti kasulik siis, kui isolatsioon või paigaldussügavus muudab standardse klapivarre raskesti kasutatavaks juurdepääs.

Enne valimist kinnitage töörõhk, temperatuur, keskkond, klapi suurus, ühenduse tüüp ja saadavus paigaldusruum. Kontrollida tuleks kere, kuuli, varre ja istme materjali sobivust.

KKK

1. Mis on 3PC Carbon Steel Ball Valve 2000WOG maksimaalne töörõhk?

Tooteandmetes on maksimaalne rõhk 1975 PSI. Kinnitada tuleks tegelik lubatud töörõhk vastavalt klapi suurusele, temperatuurile, keskkonnale ja kohaldatavale rõhu-temperatuuri hinnangule.

2. Milleks pikendatud varre kasutatakse?

Pikendatud vart kasutatakse isoleeritud torustike, maa alla ehitatud paigaldiste ja kohtades, kus klapp töötab punkt tuleb paigutada torujuhtme ühendusest eemale.

3. Millised keermeühendused on saadaval?

Saadaval on NPT ja BSP keermestatud ühendused. Ühendus tuleks valida vastavalt torujuhtme standardile ja paigaldusnõuded.

4. Kas klapi materjale saab kohandada?

Jah. Muid kere, kuuli, varre, istme ja tihendusmaterjale saab tarnida vastavalt nõutavale keskkonnale, rõhule ja temperatuur.

5. Milliseid dokumente saab esitada?

Vastavalt ventiilile saab esitada materjali testimise aruanded ja kohaldatavad kontrolli- või tootedokumendid konfiguratsiooni- ja tellimisnõuded. Kohaldatavate konfiguratsioonide jaoks on saadaval ISO 9001 ja CE dokumentatsioon.

6. Kuidas on klapp ekspordiks pakendatud?

Ventiilid on ekspordiks pakitud lainepapist karpidesse ja vineerkarpidesse. Pakendi spetsifikatsioonid võivad olla kohandatud vastavalt klapi suurusele, kogusele ja transpordinõuetele.
