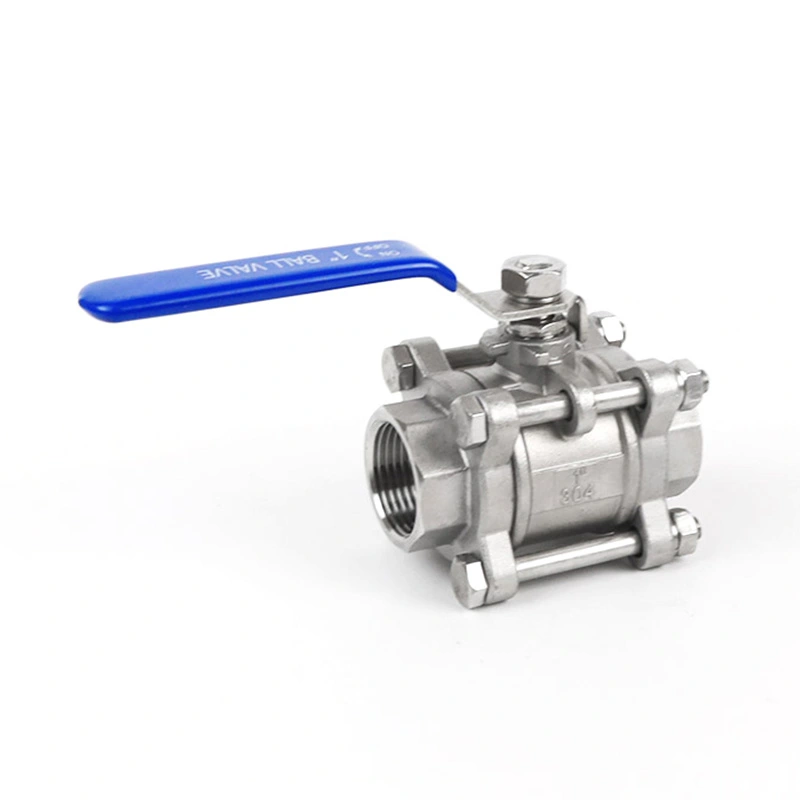

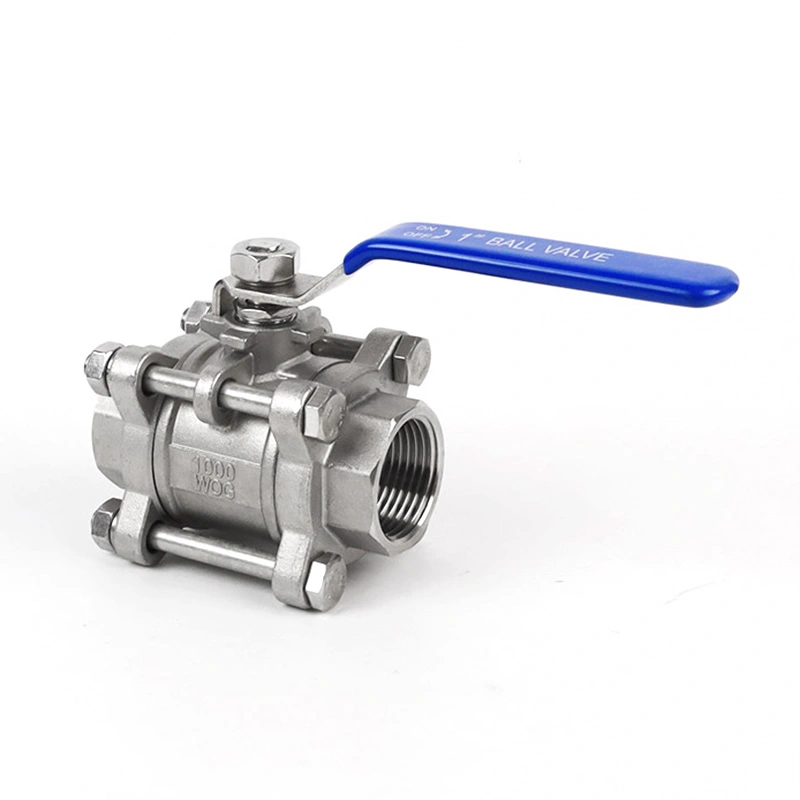

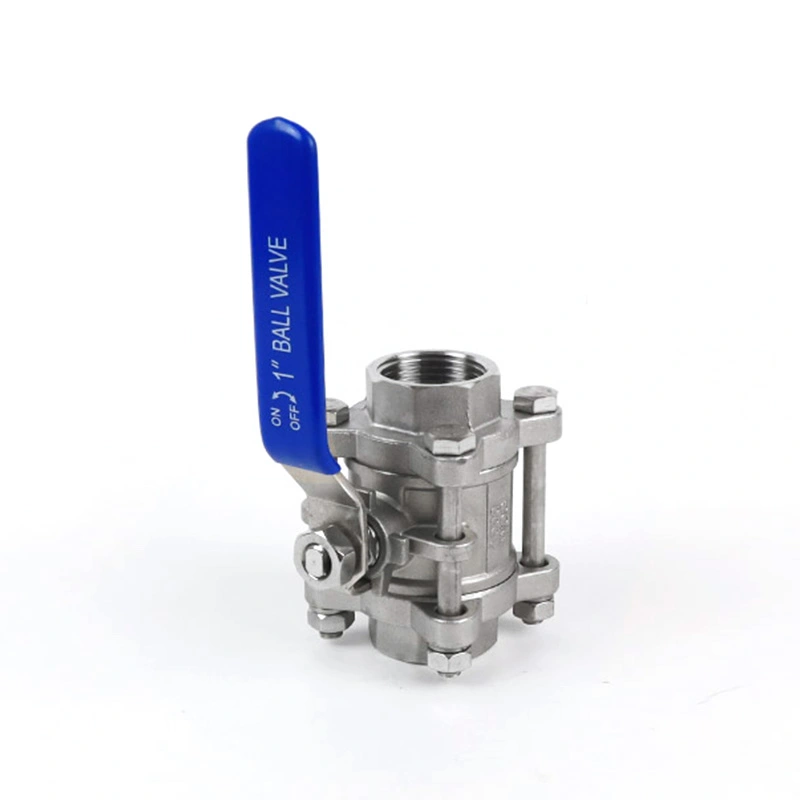

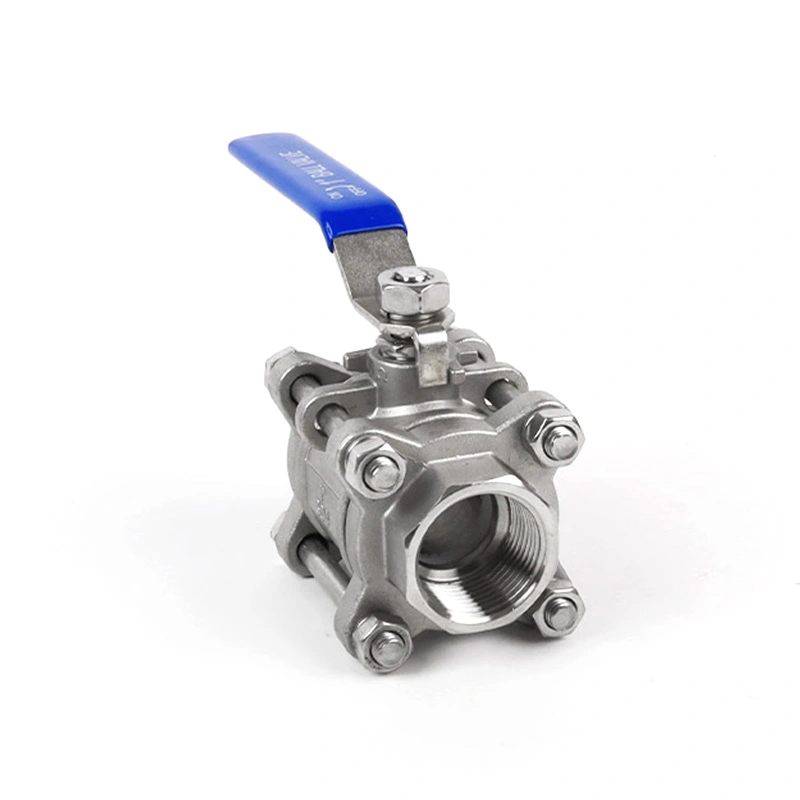

3PC raskeveokite kuulkraan koos lukustusseadmega

Lukustusseadmega Shangtai 3PC raskeveokite kuulkraan on mõeldud tööstuslikele torujuhtmesüsteemidele, mis nõuavad turvalist sulgemist ja kontrollitud käsitsi töötamist. Kolmeosaline konstruktsioon võimaldab hoolduseks juurdepääsu sisemistele komponentidele, samas kui lukustatav käepide aitab vältida ventiili tahtmatut käitamist. Vastavalt töökeskkonnale ja rakenduse nõuetele saab pakkuda erinevaid istme, tihendi, rõhu ja temperatuuri konfiguratsioone.

Eelised

1. Tugev kolmeosaline konstruktsioon

Tugevdatud kolmeosaline korpus on mõeldud tööstuslikuks torujuhtmete teenindamiseks, kus on vaja tugevat klapikonstruktsiooni. Kolmeosaline konstruktsioon võimaldab ka ventiili kontrollimiseks või hoolduseks avada ilma kogu klapi korpust torustikust eemaldamata.

2. Lukustatav käepide kontrollitud tööks

Integreeritud lukustusseade aitab hoida käepidet valitud klapiasendis ja vähendab juhusliku või volitamata kasutamise ohtu. See funktsioon on kasulik tööstussüsteemides, kus klapi asendit tuleb töö või hoolduse ajal kontrollida.

3. Väljapuhumisvastane varre disain

Vars on sisemiselt kinnitatud, et vältida varre väljaviskamist, kui klapp on rõhu all. See konstruktsioon pakub täiendavat turvafunktsiooni tööstusliku sisse- ja väljalülitamise teenuse jaoks.

4. Roostevabast terasest materjalide valikud

Standardne materjalikonfiguratsioon sisaldab SS316 ja SS304 valikuid kere, kuuli, varre ja muude komponentide jaoks. PTFE-d kasutatakse loetletud konfiguratsioonis kuulipesa, hõõrdrõnga ja varre tihendi jaoks. Materjali valik peab vastama töökeskkonnale, rõhule ja temperatuurile.

5. Rõhu ja temperatuuri võimekus

Klapi rõhuklass on CL150, maksimaalne rõhk 540 PSI ja temperatuurivahemik -25 ℃ kuni 150 ℃ vastavalt loetletud konfiguratsioonile. Tegelikku lubatud töörõhku tuleks enne valimist võrrelda kehtivate rõhu-temperatuuri tingimustega.

6. Tehase tootmine ja kvaliteedikontroll

Shangtai haldab oma tehases ventiilide tootmist, töötlemist, montaaži, kontrolli ja rõhu testimist. Materjali dokumentatsiooni ja kehtivaid CE ja ISO 9001 sertifikaate saab esitada vastavalt toote- ja tellimuse nõuetele.

Peamised mõõtmed

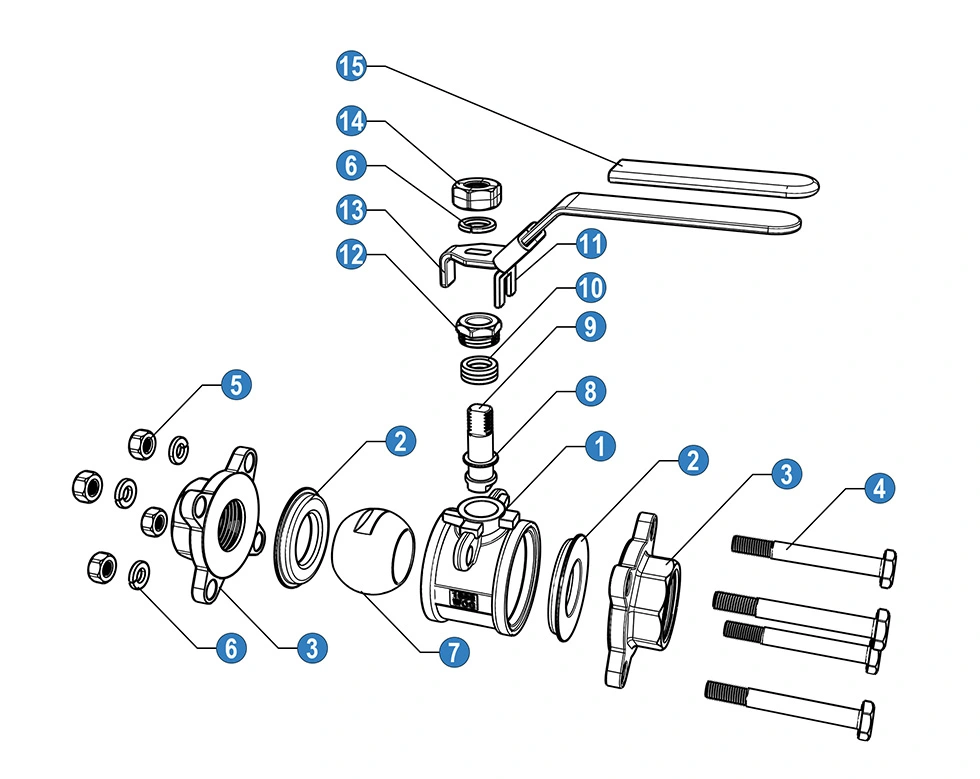

Materjalid ja komponendid

* N: keermeotsad vastavalt ANSI B 2.1 NPT-le

* B: keermeotsad vastavalt standardile BS21 BSP

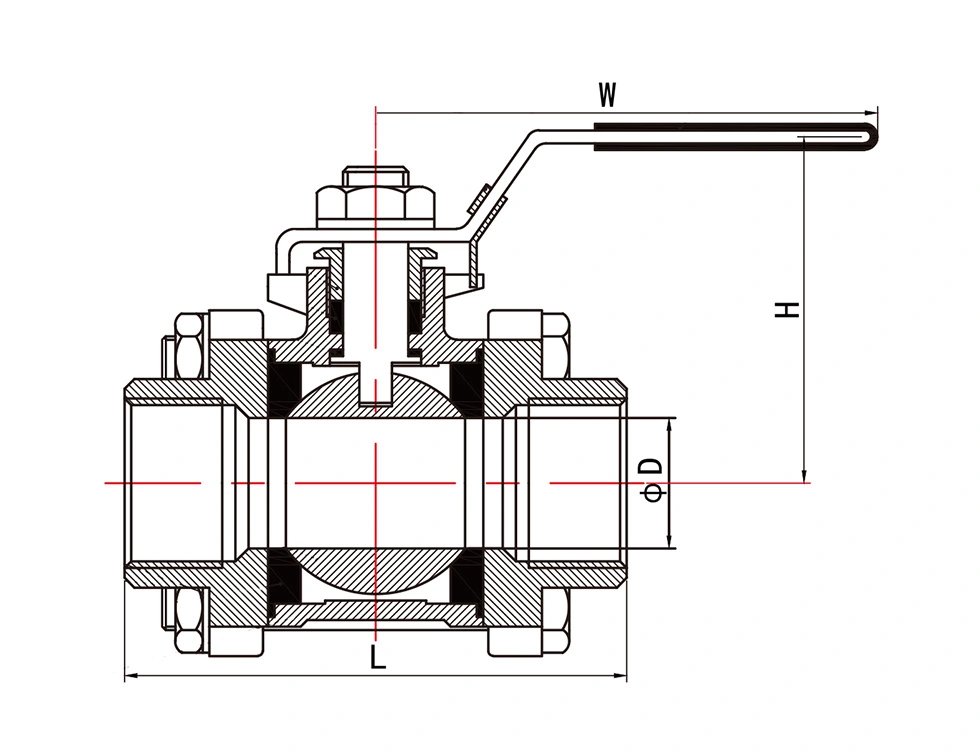

Üldised mõõtmed

Kv väärtused

Kv (m3/h) = vee voolukiirus kuupmeetrites tunnis, mis tekitab ventiilis rõhulanguse 1 baari võrra.

Rakendused

Lukustusseadmega 3PC raskeveokite kuulventiil sobib tööstuslike torustike ja seadmete jaoks, kus on vaja käsitsi sulgemist ja kontrollitud ventiili kasutamist, sealhulgas:

Nafta ja gaas

Keemiline töötlemine

Naftakeemiatehased

Veetöötlus

Toite- ja kommunaalsüsteemid

HVAC ja tööstuslikud torujuhtmed

Suruõhusüsteemid

Mere- ja laevaehitus

KKK

1. Mis on lukustusseadmega 3PC raskeveokite kuulkraan?

See on kolmeosaline kuulventiil, mis on mõeldud tööstuslikuks sisse-/väljalülitamiseks ja varustatud käepideme lukustusseadmega. Kolmeosaline konstruktsioon võimaldab juurdepääsu sisemistele klapikomponentidele kontrollimiseks ja hoolduseks.

2. Mis on lukustusseadme eesmärk?

Lukustusseade aitab kinnitada käepidet valitud avatud või suletud asendis ning vähendab ventiili tahtmatu töötamise võimalust tavapärase hoolduse või hoolduse ajal.

3. Millist rõhku ja temperatuuri see klapp talub?

Loetletud konfiguratsioonil on rõhuklass CL150, maksimaalne rõhk 540 PSI ja temperatuurivahemik -25 ℃ kuni 150 ℃. Tegelik lubatud rõhk tuleks kinnitada vastavalt klapi suurusele, temperatuurile, keskkonnale ja kohaldatavale rõhu-temperatuuri hinnangule.

4. Millised materjalid on saadaval?

Loetletud konfiguratsioonis kasutatakse SS316 ja SS304 komponente ning kuulpesa, hõõrdrõnga ja varre tihendi jaoks kasutatakse PTFE-d. Olenevalt töökeskkonnast ja rakendusnõuetest võivad saadaval olla ka muud materjalivalikud.

5. Millised ühendusstandardid on saadaval?

Klapp on saadaval NPT ja BSP keermestatud otstega. NPT keermeotsad järgivad ANSI B 2.1 NPT, samas kui BSP keermeotsad järgivad BS21 BSP vastavalt kaasasolevatele spetsifikatsioonidele.

6. Mis on kuulventiili Kv väärtus?

Kv näitab vee voolukiirust kuupmeetrites tunnis, mis põhjustab klapis 1 baari rõhulanguse. Loetletud Kv väärtusi saab kasutada võrdlusalusena erinevate ventiilide suuruste vooluvõimsuse hindamisel.

7. Kas klappi saab kohandada erinevate rakenduste jaoks?

Jah. Shangtai saab arutada erinevaid kere, istme, tihendi, rõhu, temperatuuri, ühenduse ja materjali konfiguratsioone vastavalt töökeskkonnale ja rakendusnõuetele. Muud materjalid on saadaval nõudmisel.

8. Milliseid standardeid kasutatakse ventiili jaoks?

Kaasasolevas spetsifikatsioonis viidatakse ASME B16.34 projekteerimisele ja tootmisele ning rõhu-temperatuuri hinnangutele, samas kui API 598 kasutatakse testimiseks ja kontrollimiseks. Konkreetse ventiili konfiguratsiooni ja tellimuse puhul tuleks kinnitada kohaldatav standard.

9. Kas materjali- ja kvaliteedidokumente saab esitada?

Jah. Materjali dokumentatsiooni ja kehtivaid CE ja ISO 9001 sertifikaate saab esitada vastavalt toote konfiguratsioonile ja tellimuse nõuetele.

10. Kas Shangtai on tootja?

Jah. Shangtai toodab ventiili ja haldab tootmist, töötlemist, montaaži, kontrolli ja sellega seotud tarneprotsesse oma tehases Wenzhous, Hiinas.
