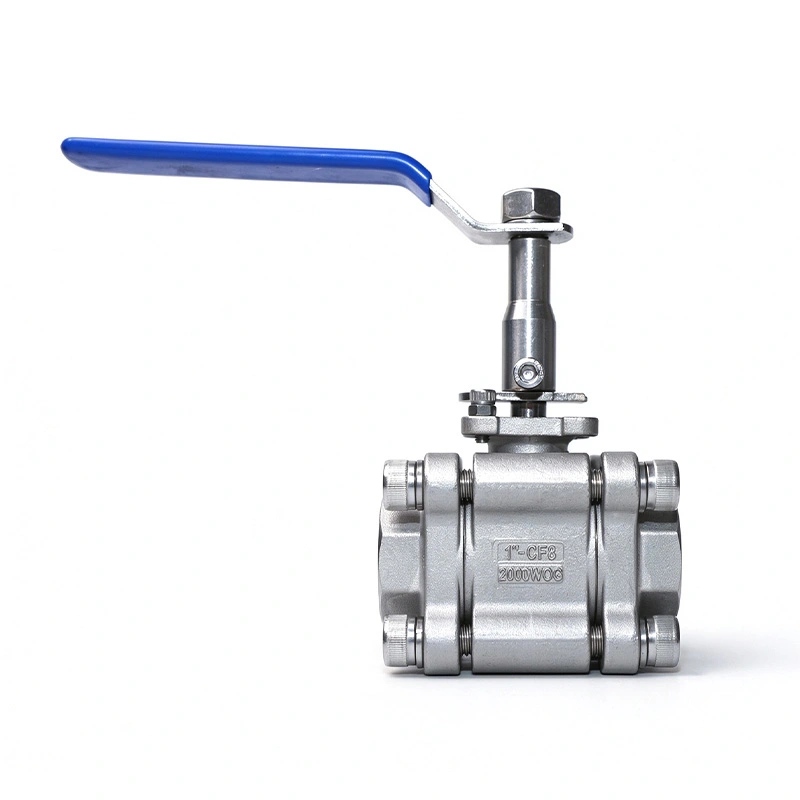

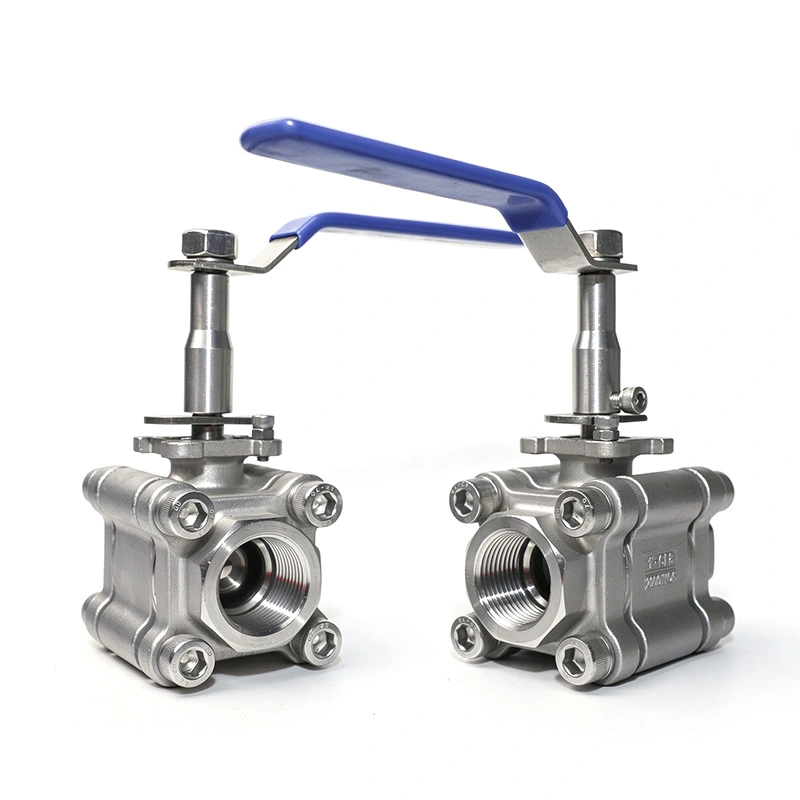

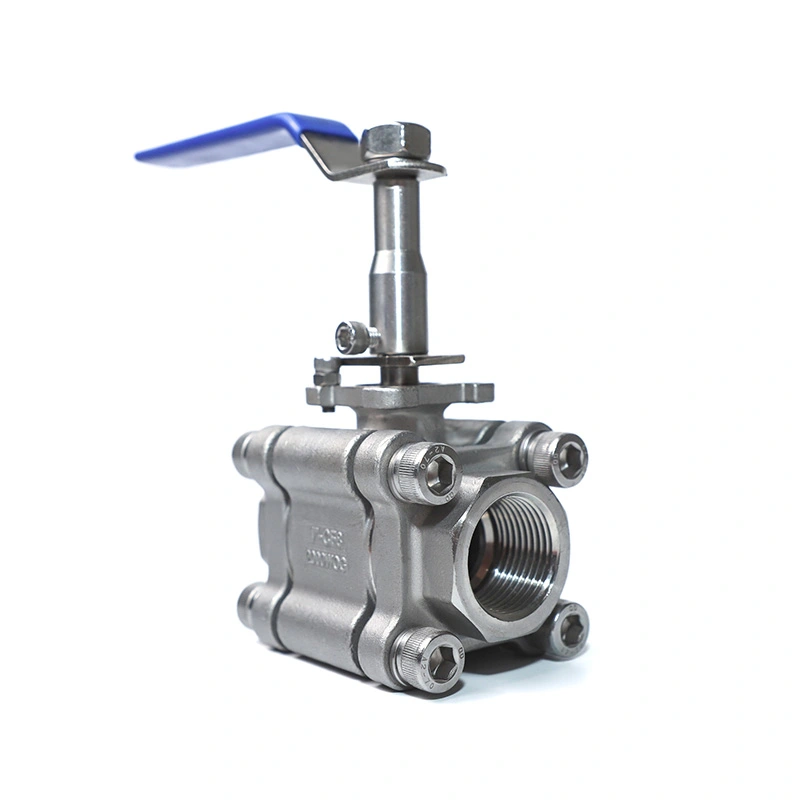

3PC roostevabast terasest kuulventiil 2000WOG pikendatud vars

3PC roostevabast terasest kuulventiil 2000WOG pikendatud vars on mõeldud isoleeritud torustike, maetud paigalduste ja muud rakendused, kus ventiili tööpunkti on vaja laiendada. Ventiilil on 316 roostevaba teras korpus, kuul ja vars, kolmeosaline konstruktsioon ja NPT või BSP keermestatud ühendused. Pikendatud vars võimaldab ventiil, mida tuleb kasutada torujuhtme isoleeritud või maetud osast eemal.

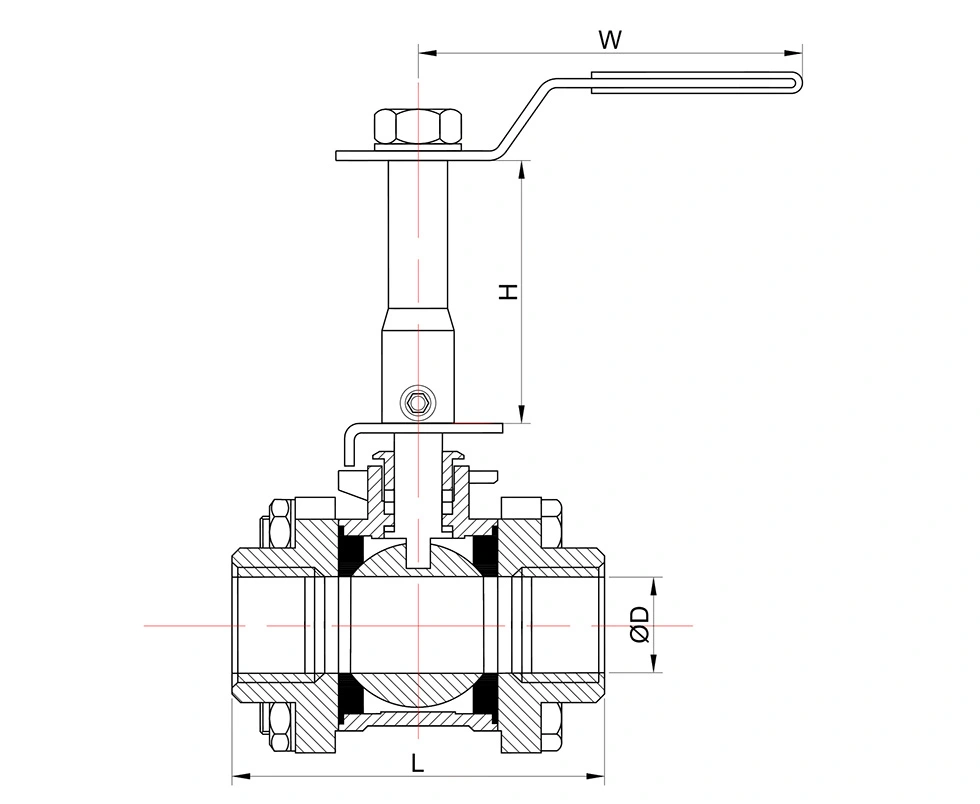

Peamised mõõtmed

Üldised mõõtmed:

Põhifunktsioonid

1. Pikendatud vars isoleeritud ja maetud torustike jaoks

Pikendatud vars asetab tööpunkti torujuhtme ühenduspiirkonnast kõrgemale või sellest eemale. See konfiguratsioon on kasulik, kui torude isolatsioon, maa-alune paigaldus või piiratud juurdepääs muudavad standardse varre kasutamise keeruliseks. Vars kasutab surveteenistuseks ka väljapuhumisvastast struktuuri.

2. 316 roostevabast terasest konstruktsioon

Korpus on valmistatud ASTM A351 CF8M roostevabast terasest, kuul ja vars aga kasutavad ASTM A182 F316. Need materjalid tagab korrosioonikindluse ühilduvatele vee-, õli-, gaasi- ja tööstuslike vedelike rakendustele. RPTFE iste on määratud temperatuurivahemiku ja kasutustingimuste jaoks.

3. Kolmeosaline korpus

Kolmeosaline korpus võimaldab juurdepääsu sisemistele komponentidele kontrollimiseks ja hoolduseks. Klapp võib olla lahti võtta, kui istet, tihendeid või muid sisemisi osi on vaja kontrollida või asendada, mis on kasulik paigaldatud torustikusüsteemide hooldus.

4. 2000WOG rõhureiting

3PC roostevabast terasest kuulventiil 2000WOG pikendatud vars on ette nähtud vedeliku kõrgsurve sisse-välja juhtimiseks. tooteandmetes märgitud maksimaalne rõhk 1975 PSI. Kinnitada tuleb kehtiv töörõhk vastavalt klapi suurusele, temperatuurile, keskkonnale ja vastavale rõhu-temperatuuri reitingule.

Standardid ja kvaliteedikontroll

Klapp on toodetud vastavalt ISO 17292/API 608 nõuetele, rõhu-temperatuuri hinnangud on viidatud standardile ASME B16.34 ning testimine ja kontroll vastavalt API 598. Tootmiskontroll hõlmab sissetulevat materjali kontrollid, rõhu testimine, tihenduskatsed ja lõpetatud ventiilide kontroll.

ISO 9001 ja CE dokumentatsioon on saadaval kohaldatavate klapikonfiguratsioonide jaoks. Materjali testimise aruanded võivad olla ka tarnitakse vastavalt tellimusele ja dokumentatsiooninõuetele.

Rakendused

3PC roostevabast terasest kuulventiili 2000WOG pikendatud varrega saab kasutada torusüsteemides, kus ventiil on pikendatud nõutav toimimine, sealhulgas isoleeritud protsessiliinid, maapinnaga torujuhtmed, veetöötlus, nafta- ja gaasisüsteemid, keemiline töötlemine ja üldine tööstuslike vedelike kontroll.

Enne valimist kontrollige torujuhtme keskkonda, töörõhku, temperatuuri, ühendusstandardit ja saadaolevat paigaldusruum. Samuti tuleks kinnitada kere, kuuli, varre ja istme materjali sobivus.

KKK

1. Milleks pikendatud varre kasutatakse?

Pikendatud varre kasutatakse isoleeritud torustike, maa alla ehitatud paigaldiste ja muudes kohtades, kus ventiil tööpunkt tuleb paigutada torujuhtme ühendusest eemale. See tagab juurdepääsu ventiilile ilma ümbritseva isolatsiooni eemaldamine või maetud torujuhtme lõigu paljastamine.

2. Milliseid materjale kasutatakse ventiili jaoks?

Kere on ASTM A351 CF8M (316), kuul ja vars on ASTM A182 F316. Standardistme on RPTFE (PTFE+15%fv). Muud materjalid on saadaval vastavalt nõutavatele teenindustingimustele.

3. Millist rõhu ja temperatuuri vahemikku klapp toetab?

Tooteandmetes on maksimaalne rõhk 1975 PSI ja temperatuurivahemik -25 ℃ kuni 150 ℃. Tegelik lubatud rõhk sõltub klapi suurusest, temperatuurist, keskkonnast ja kohaldatavast rõhu-temperatuuri hinnangust.

4. Millised keermeühendused on saadaval?

Standardsed keermeühendused on NPT ja BSP. Muid ühendusnõudeid saab arutada vastavalt torujuhtme spetsifikatsioon.

5. Kas materjali ja tihenduskomponente saab kohandada?

Jah. Muid kere, kuuli, varre, istme ja tihendusmaterjale saab tarnida vastavalt töökeskkonnale, rõhule ja temperatuurinõuded.

6. Millised dokumendid on saadaval?

Kohaldatav tootedokumentatsioon võib sisaldada materjali testimise aruandeid, ülevaatuse protokolle ja ISO 9001 või CE vastava klapi konfiguratsiooni dokumentatsioon.

7. Kuidas on klapp ekspordiks pakendatud?

Ventiilid on ekspordiks pakitud lainepapist karpidesse ja vineerkarpidesse. Pakendit saab reguleerida vastavalt ventiili suurusele, tellimuse kogusele ja transpordinõuetele.
