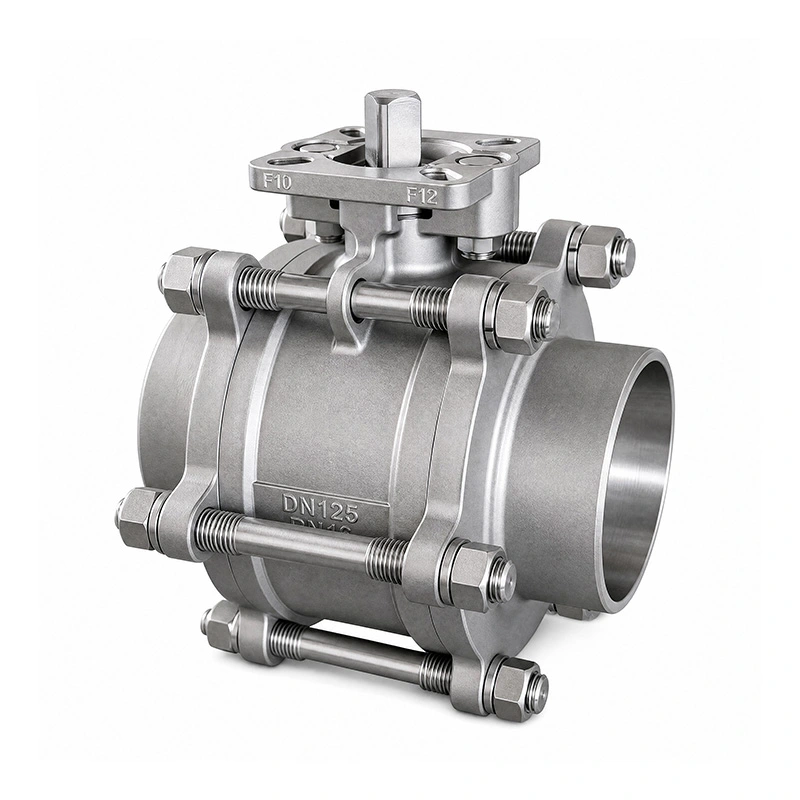

3PC põkkkeevitatud otsad roostevabast terasest kuulventiili pikendatud vars

3PC põkkkeevitatud otstega roostevabast terasest kuulventiili pikendatud varrel on põkkkeevitatud otsad torujuhtme püsivaks ühendamiseks ja pikendatud vars rakenduste jaoks, kus klapi tööpunkt tuleb paigutada torust eemale. Kolmeosaline korpus võimaldab hoolduseks juurdepääsu sisemistele komponentidele, samas kui ISO 5211 kinnitusplaat toetab pneumaatiliste või elektriliste täiturmehhanismide otsest paigaldamist.

Peamised mõõtmed

Toote omadused

1. Põkk-keevitatud torujuhtmeühendus

Klapis kasutatakse ASME B16.25 järgi toodetud põkkkeevitatud otsi. Klapi keevitamine otse torujuhtmesse tagab fikseeritud ühenduse ilma keermestatud või äärikühendusteta, muutes selle konfiguratsiooni sobivaks püsivate tööstuslike torustike paigaldamiseks.

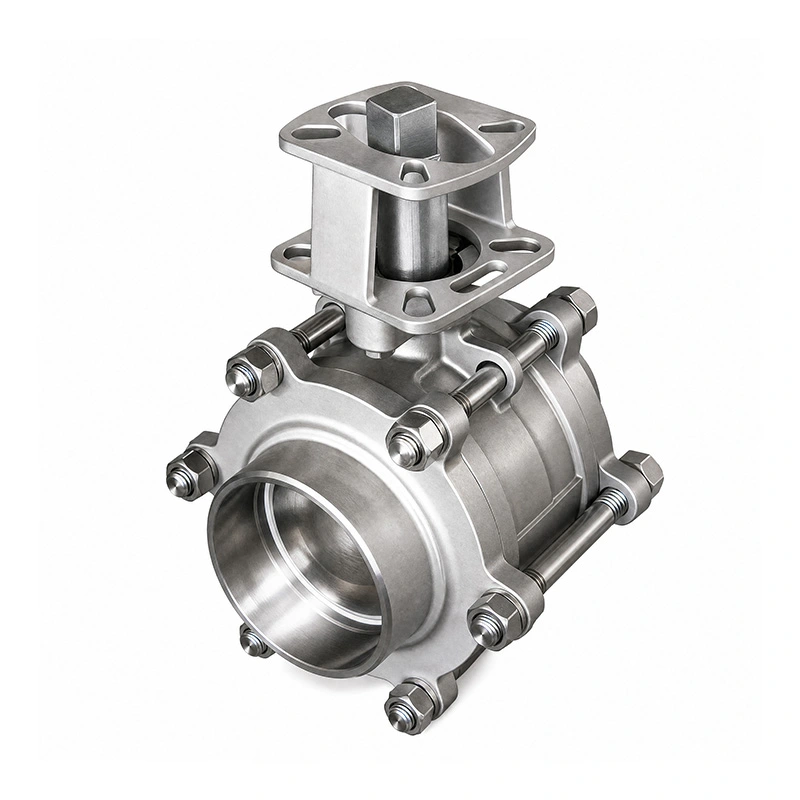

2. Laiendatud varre konfiguratsioon

Pikendatud vars annab käepideme või täiturmehhanismi ja torujuhtme vahele täiendava tööruumi. See on kasulik, kui isolatsioon, torude paigutus või paigaldustingimused piiravad juurdepääsu standardsele klapivarrele.

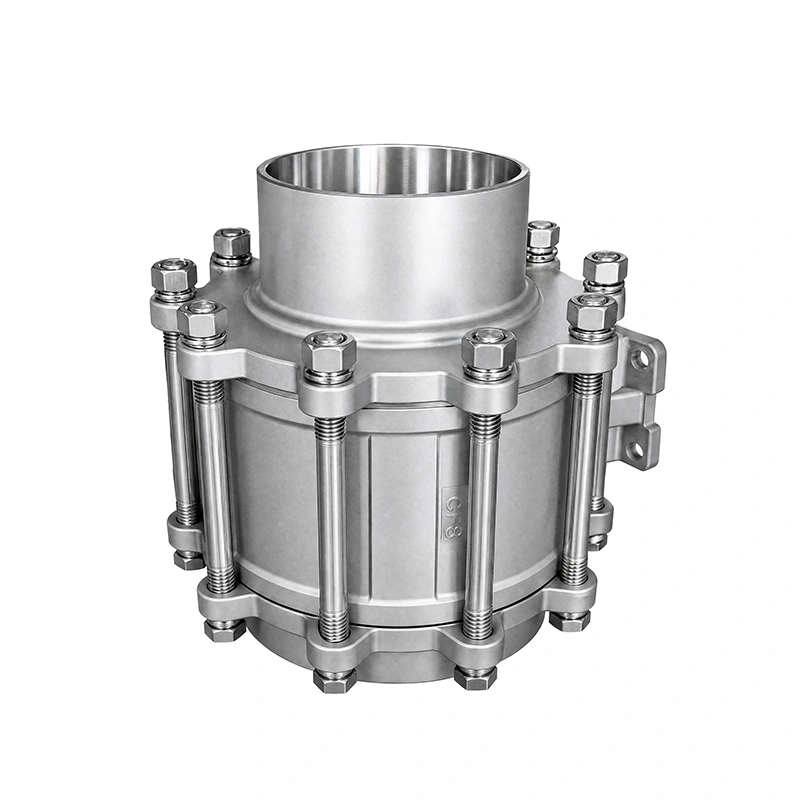

3. Kolmeosaline korpus hoolduseks

Kolmeosaline konstruktsioon võimaldab juurdepääsu sisemistele klapikomponentidele, kui on vaja ülevaatust või väljavahetamist. Istet ja tihenduskomponente saab hooldada ilma kogu klapikomplekti välja vahetamata.

4. Roostevabast terasest klapi konstruktsioon

3PC põkkkeevitatud otstega roostevabast terasest kuulventiili pikendatud vars kasutab korpuse jaoks standardit ASTM A351 CF8M (316) ja kuuli ja varre jaoks ASTM A182 F316. RPTFE iste on ette nähtud loetletud temperatuurivahemikus -25 ℃ kuni 150 ℃.

Täiturmehhanismi paigaldamine

Ventiil on varustatud ISO 5211 kinnitusplaadiga täiturmehhanismi otseseks paigaldamiseks. Pneumaatilisi või elektrilisi ajamid saab valida vastavalt klapi suurusele, töömomendile ja juhtimisnõuetele. Enne tellimist tuleb kontrollida täiturmehhanismi paigaldusliidest, et tagada ühilduvus.

Standardid ja ülevaatus

Disain ja tootmine järgivad ASME B16.34, põkkkeevitatud otsad põhinevad ASME B16.25. Ventiilide testimine ja kontroll viiakse läbi vastavalt API 598-le. Rõhu-temperatuuri hinnangud on samuti viidatud ASME B16.34-le.

Tootmiskontroll hõlmab materjalide kontrollimist, rõhu testimist, tihendi kontrollimist ja valmis ventiilide kontrolli. Vastavalt klapi konfiguratsioonile ja tellimisnõuetele saab esitada materjali testimise aruanded ja kohaldatavad tootedokumentatsioonid.

Rakendused

3PC põkkkeevitatud otstega roostevabast terasest kuulventiili pikendatud vars on mõeldud tööstuslikele torusüsteemidele, mis nõuavad püsivat keevisühendust ja juurdepääsetavat ventiili tööd. Tüüpilised rakendused hõlmavad keemilist töötlemist, naftakeemiasüsteeme, farmaatsiaseadmeid, toiduainete ja jookide töötlemist, elektritootmist ja veetöötlust.

Enne valimist kinnitage torujuhtme keskkond, rõhk, temperatuur, toru suurus, keevitusspetsifikatsioonid ja saadaolev paigaldusruum. Samuti tuleks kontrollida klapi materjale ja istme konfiguratsiooni ühilduvuse osas hoolduskeskkonnaga.

KKK

1. Millised on 3PC põkkkeevitatud otstega roostevabast terasest kuulventiili pikendatud varre peamised rakendused?

Seda kasutatakse tööstuslikes torustike süsteemides, kus on vaja keevitatud ühendust ja ventiilide laiendamist. Rakendused hõlmavad keemia-, naftakeemia-, farmaatsia-, toidu- ja joogi-, elektri- ja veepuhastussüsteeme.

2. Milline standard kehtib põkkkeevitatud otste kohta?

Põkkkeevitatud otsad on määratletud vastavalt ASME B16.25-le. Enne paigaldamist tuleb keevitusspetsifikatsioone kontrollida torujuhtme konstruktsiooniga.

3. Kas täiturmehhanismi saab paigaldada otse?

Jah. Ventiilil on ISO 5211 kinnitusalus pneumaatilise või elektrilise täiturmehhanismi paigaldamiseks. Täiturmehhanismi valik peaks põhinema klapi suurusel, töömomendil ja juhtimisnõuetel.

4. Milliseid materjale kasutatakse standardkonfiguratsioonis?

Kere on ASTM A351 CF8M (316), kuul ja vars on ASTM A182 F316. Standardistme on RPTFE (PTFE+15%fv). Muud materjalid on saadaval nõudmisel.

5. Mis on maksimaalne rõhu ja temperatuuri vahemik?

Loetletud maksimaalne rõhk on 285 PSI, temperatuurivahemikus -25 ℃ kuni 150 ℃. Tegelikud tööpiirid tuleb kinnitada vastavalt klapi suurusele, keskmisele ja kohaldatavatele rõhu-temperatuuri väärtustele.

6. Kas klappi saab kohandada?

Jah. Muid materjale ja komponentide konfiguratsioone saab tarnida vastavalt nõutavale keskkonnale, rõhule, temperatuurile ja paigaldustingimustele.
