3 PC täielikult kapseldatud kolme klambriga kuulventiil ISO 5211 kinnitusplaadiga

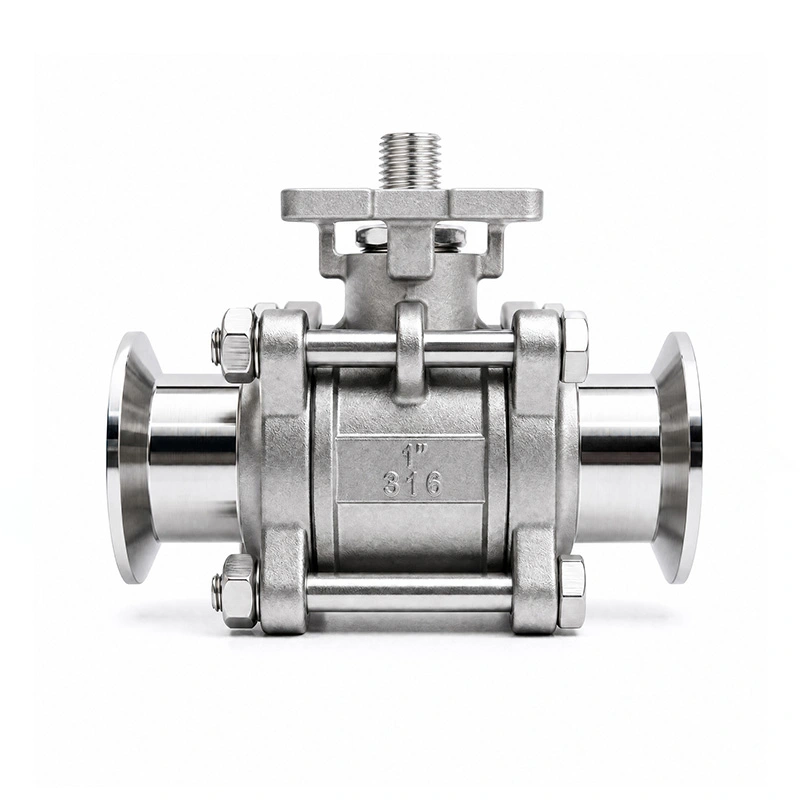

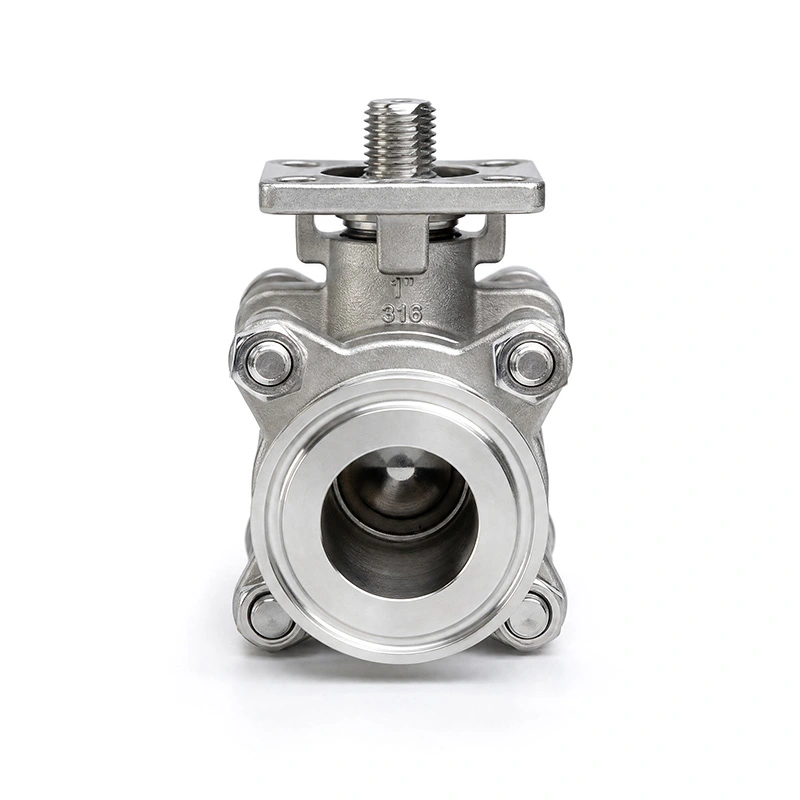

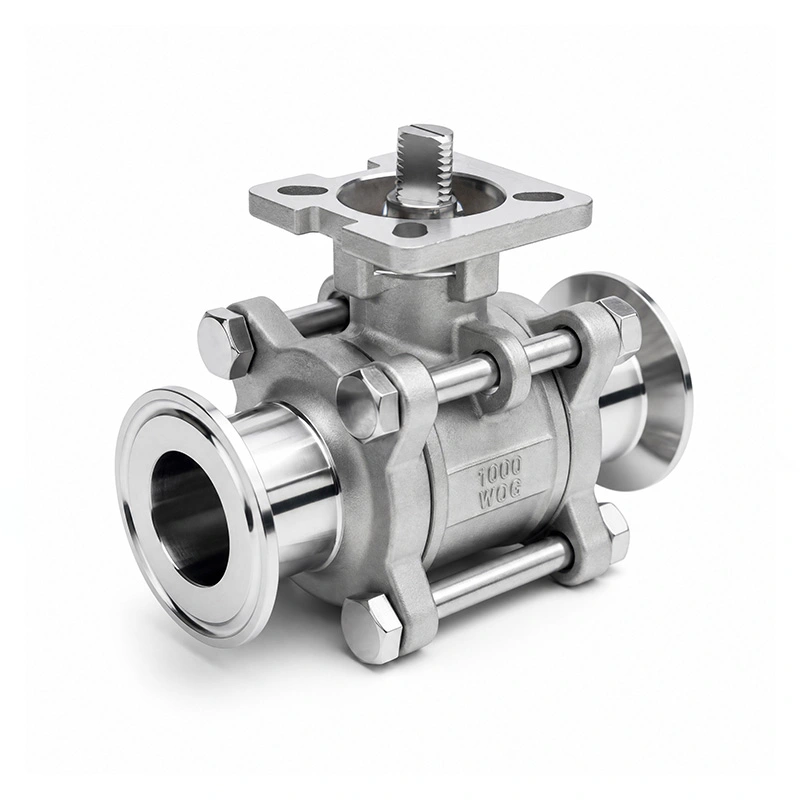

3PC täielikult kapseldatud kolmeklambriline kuulventiil koos ISO 5211 kinnituspadjaga kasutab sanitaar- ja protsessitorusüsteemide jaoks kolmeosalist klapi korpust koos kolme klambriga. Kolmeosaline konstruktsioon tagab juurdepääsu sisemistele komponentidele pärast torujuhtme isoleerimist, samas kui ISO 5211 kinnitusalus tagab standardse liidese pneumaatilise või elektrilise täiturmehhanismi paigaldamiseks. See konfiguratsioon sobib vedeliku juhtimissüsteemide jaoks, kus on vaja sanitaarühendusi ja automaatset ventiili tööd.

Peamised mõõtmed

Peamised disainifunktsioonid

Kolmeosaline klapikonstruktsioon

Kolmeosaline korpus koosneb kesksest klapiosast ja kahest otsaosast. Pärast seda, kui torujuhe on korralikult isoleeritud ja ventiil on rõhu all, saab korpuse avada, et kontrollida või vahetada sisemisi komponente. See struktuur on kasulik rakendustes, kus istmete, tihendite või muude sisemiste osade perioodiline hooldus on vajalik.

Kolme klambriga ühendus

Kolme klambriga ühenduste puhul kasutatakse keerme- või äärikühenduste asemel klambrit ja tihendit. See ühendusmeetod võimaldab ventiili paigaldada või eemaldada ilma ventiili otse torujuhtmesse keevitamata. Kohaldatav tihendi materjal ja ühenduse mõõtmed tuleks valida vastavalt protsessikeskkonnale, temperatuurile ja torustiku spetsifikatsioonidele.

ISO 5211 täiturmehhanismi kinnitus

3PC täielikult kapseldatud kolmeklambriline kuulventiil koos ISO 5211 kinnituspadjaga on konstrueeritud nii, et klapil on ISO 5211 täiturmehhanismi paigaldusliides. See võimaldab ühilduvaid pneumaatilisi või elektrilisi täiturmehhanisme paigaldada otse ventiilile, ilma et oleks vaja kasutada eraldi tavalist paigaldusviisi. Täiturmehhanismi valik peab vastama klapi suurusele, töömomendile ja süsteemi juhtimisnõuetele.

316 roostevabast terasest niisutatud komponendid

Kere on määratletud kui ASTM A351 CF8M (316), kuul ja vars aga ASTM A182 F316. Need roostevabast terasest materjalid sobivad mitmesuguste tööstuslike vedelikurakenduste jaoks, kus materjalide ühilduvus ja korrosioonikindlus on olulised. RPTFE istmes on kombineeritud PTFE 15% täiteainega ning seda tuleks enne valimist hinnata tegeliku keskkonna ja töötemperatuuri suhtes.

Rakendused

3PC täielikult kapseldatud kolmeklambriga kuulventiili koos ISO 5211 kinnituspadjaga saab kasutada torusüsteemides, mis nõuavad kompaktset sulgeventiili, sanitaar-tüüpi ühendusi ja valikulist automaatset käitamist. Tüüpilised rakendusvaldkonnad hõlmavad järgmist:

Üldine vedeliku töötlemine

Keemiliste vedelike käitlemine

Veepuhastusseadmed

Kergetööstuslik tootmine

Automatiseeritud torusüsteemid

Paigaldamine ja kasutamine

Kolmeklambri paigaldamine

Enne paigaldamist veenduge, et klapi suurus, ühenduse mõõtmed, tihendi materjal ja rõhu-temperatuuri nõuded vastavad torujuhtme spetsifikatsioonile. Paigaldage klapp vastavate Tri-clamp ühenduste vahele, paigaldage vastav tihend ja kinnitage ühendus klambriga. Ühenduse õiget joondust tuleb kontrollida enne, kui süsteem on surve all.

Täiturmehhanismi paigaldamine

ISO 5211 paigaldusalus tagab liidese ühilduvate pneumaatiliste või elektriliste ajamite jaoks. Enne paigaldamist kontrollige täiturmehhanismi kinnitusmustrit, võlli mõõtmeid ja vajalikku töömomenti. Täiturmehhanism tuleb paigaldada ja reguleerida vastavalt klapi ja täiturmehhanismi tootja juhistele.

Hooldus

Enne hooldust eraldage ventiil torustikust ja vabastage kogu jääkrõhk. Kolmeosaline konstruktsioon võimaldab avada klapi korpust kuuli, pesade, varre ja tihendi komponentide kontrollimiseks. Asendage kulunud komponendid sobivate osadega ning kontrollige enne uuesti kasutuselevõttu klapi tihendit ja töökorda.

Valiku kaalutlused

Uue torusüsteemi jaoks selle ventiili valimisel arvestage töökeskkonda, rõhku, temperatuuri, toru suurust, ühendusmõõtmeid ja vajalikku käitamisviisi. Kontrollida tuleb klapipesa ja tihendusmaterjalide ühilduvust protsessivedelikuga. Automatiseeritud rakenduste puhul tuleks täiturmehhanism valida vastavalt klapi töömomendile ja süsteemi juhtimisnõuetele.

KKK

K1: Milleks kasutatakse 3PC täielikult kapseldatud kolmeklambriga kuulventiili koos ISO 5211 kinnituspadjaga?

3PC täielikult kapseldatud kolme klambriga kuulventiili koos ISO 5211 kinnituspadjaga kasutatakse vedeliku sisse- ja väljalülitamiseks torusüsteemides, kus on vaja kolmeosalist klapi korpust, kolme klambriga ühendust ja täiturmehhanismi paigaldusliidest. Seda saab konfigureerida käsitsi juhtimiseks või kombineerida sobiva pneumaatilise või elektrilise ajamiga automatiseeritud juhtimiseks.

Q2: Mida pakub ISO 5211 kinnitusalus?

ISO 5211 paigaldusalus pakub standardiseeritud täiturmehhanismi paigaldusliidest. Ühilduvaid pneumaatilisi või elektrilisi ajamid saab paigaldada vastavalt kohaldatavatele ISO 5211 paigaldusmõõtmetele, olenevalt täiturmehhanismi suurusest ja klapi pöördemomendist.

Q3: Millised on kolmeosalise konstruktsiooni eelised?

Kolmeosaline konstruktsioon võimaldab juurdepääsu klapi sisemistele komponentidele pärast torujuhtme isoleerimist ja rõhu vähendamist. See võib lihtsustada istmete, tihendite ja muude hooldatavate komponentide kontrolli ja vahetamist võrreldes täielikult suletud ühes tükis korpusega.

Q4: Milliseid materjale selle ventiili jaoks kasutatakse?

Kere on ASTM A351 CF8M (316), kuul ja vars on ASTM A182 F316. Iste on RPTFE (PTFE+15%fv). Soovi korral on saadaval ka muud materjalikonfiguratsioonid.

K5: Kas seda ventiili saab kasutada pneumaatiliste või elektriliste täiturmehhanismidega?

Jah. ISO 5211 paigaldusliides on mõeldud täiturmehhanismi paigaldamiseks. Sobiv ajam tuleb valida vastavalt klapi suurusele, töömomendile, rõhule, temperatuurile ja juhtimissüsteemi nõuetele.

Q6: Mida tuleks enne tellimist kontrollida?

Kinnitage vajalik klapi suurus, ühenduse mõõtmed, töörõhk, temperatuur, töötlemiskeskkond, istme materjal ja käitamisviis. Automatiseeritud süsteemide puhul tuleks kinnitada ka täiturmehhanismi paigaldusmuster ja vajalik pöördemoment.
