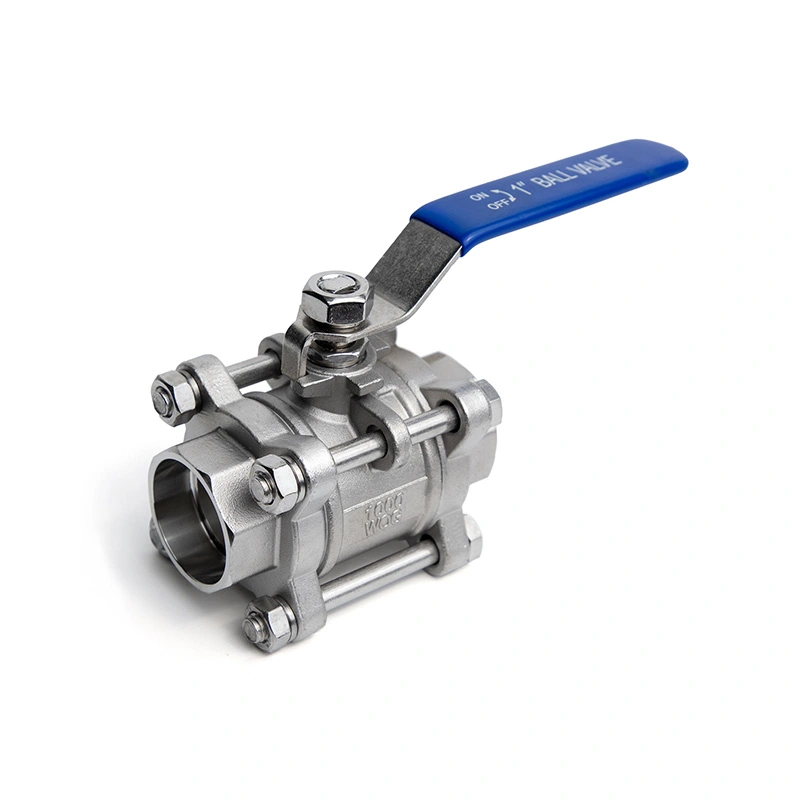

3 PC pistikupesaga keevitatud otsad roostevabast terasest kuulventiil

3PC pistikupesaga keevitatud otstega roostevabast terasest kuulventiil ühendab kolmeosalise roostevabast terasest korpuse pesaga keevitatud otstega torujuhtmete kompaktsete ja püsivate ühenduste jaoks. Selle poolitatud korpuse konstruktsioon võimaldab juurdepääsu sisemistele tihenditele ja muudele hooldatavatele komponentidele pärast klapi isoleerimist ja rõhu vähendamist. Täispordiga voolukanal toetab madalat voolutakistust, samal ajal kui kuulist ja istmest koosnev disain tagab ühilduvate vedelike kahesuunalise väljalülitamise. See sobib kõrgsurvetorustike jaoks nafta ja gaasi, keemilise töötlemise, veetöötluse ja muude tööstussüsteemide jaoks.

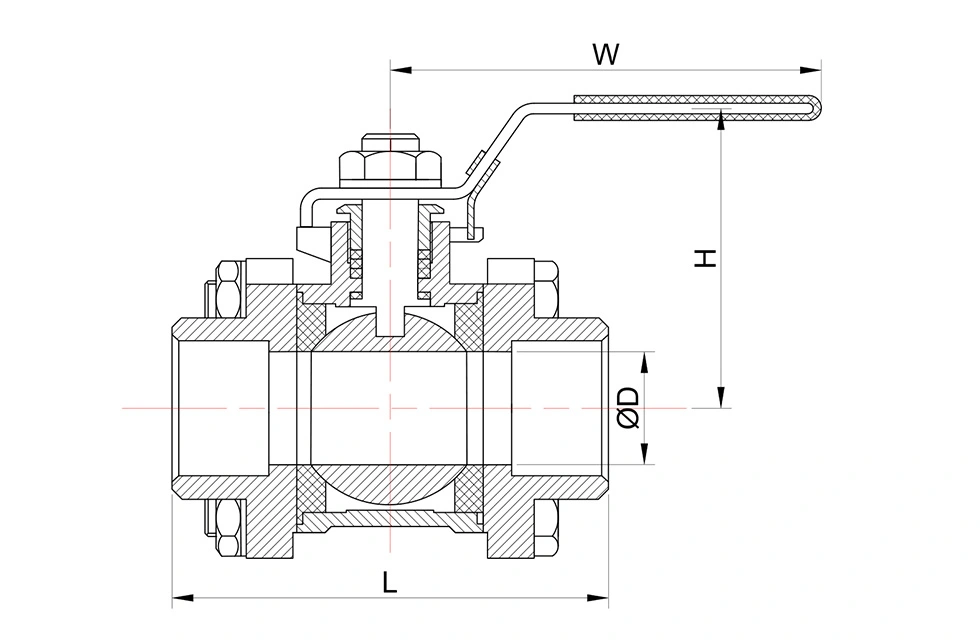

Peamised mõõtmed

* N: keermeotsad vastavalt ANSl B 2.1 NPT-le
* B: keermeotsad vastavalt standardile BS21 BSP

KvVÄÄRTUSED

Kv (m3/h) = vee voolukiirus kuupmeetrites tunnis, mis tekitab ventiilis rõhulanguse 1 baari võrra.

Klapi funktsioonid ja põhiomadused

1. Pistikupesa-keevitusühendus

Pistikupesa-keevitusotsad on töödeldud ettenähtud ühendusmõõtudega keevitatud paigaldamiseks ühilduva torustikuga. Seda ühendust kasutatakse tavaliselt väikese avaga tööstusliinidel, kus on vaja püsivat toru ja ventiili ühendust. Keevitamisel tuleb järgida kehtivaid torustiku spetsifikatsioone ja protseduuri.

2. Kolmeosaline korpus

Kolmeosaline poltidega korpus võimaldab juurdepääsu klapi sisemistele komponentidele pärast torujuhtme isoleerimist ja rõhu vähendamist. Tihendeid ja muid hooldatavaid osi saab kontrollida või vahetada ilma kogu klapikomplekti välja vahetamata.

3. Palli ja istme tihendus

Voolukanali avamiseks või sulgemiseks pöörleb kuul vastu istet. Ventiil tagab sulgemise mõlemas voolusuunas, kui valitud pesa ja tihendusmaterjalid sobivad kasutustingimustega. Voolukäik võimaldab ka vedelikul täielikult avatud klapist piiratud takistustega läbida.

4. Roostevabast terasest konstruktsioon

Roostevabast terasest konstruktsioon on saadaval rakenduste jaoks, mis hõlmavad ühilduvat vett, õli, gaasi ja keemilisi aineid. Materjali valikul tuleks arvesse võtta vedeliku koostist, kontsentratsiooni, töötemperatuuri, rõhku ja korrosioonitingimusi.

Shangtai kohta

Shangtai asub Hiinas Zhejiangi osariigis Wenzhous ja toodab tööstuslikke ventiile kodu- ja eksporditurgude jaoks. Selle tootmistegevus hõlmab töötlemist, ventiilide kokkupanemist, rõhu testimist, kontrolli ja toote märgistamist.

Kvaliteedijuhtimissüsteem on sertifitseeritud vastavalt ISO 9001 ja CE-dokumentatsioon on saadaval vastavate toodete kohta. Ülevaatus võib hõlmata sissetulevate materjalide kontrollimist, protsessisisest ülevaatust, lõpetatud ventiili kontrolli ja saatmiseelset kontrolli vastavalt tellimuse nõuetele.

Pistikupesa-keevitusega kuulventiilide jaoks on võimalik tarnida erinevaid ühenduskonfiguratsioone vastavalt nõutavatele mõõtmetele ja kehtivatele standarditele. Spetsiifiliste nõuete jaoks on saadaval A- ja B-tüüpi pesa-keevisõmbluse konfiguratsioonid, mille ühendusmõõtmed kinnitatakse enne tootmist.

KKK

1. Mis vahe on pesa-keevis- ja keermestatud ühendustel?

Pistikupesa-keevisühendused kasutavad ventiili ja toru vahelist keevisliidet, keermestatud ühendused aga sobivatel torukeermetel. Pistikupesa keevisõmblusotsad on tavaliselt ette nähtud väikese läbimõõduga torustike jaoks, kus on vajalik püsikeevisühendus. Sobiv ühendus sõltub torustiku standardist, rõhust, temperatuurist ja paigaldusnõuetest.

2. Kas on saadaval erinevad pesa-keevituskonfiguratsioonid?

Jah. Vastavalt nõutavatele mõõtmetele ja kehtivatele torustike standarditele on võimalik tarnida erinevaid pesa-keevituskonfiguratsioone. Ühenduse tüüp ja mõõtmete nõuded tuleks enne tootmist kinnitada, eriti asendusventiilide ja ekspordiprojektide puhul.

3. Kas klappi saab sisehoolduseks avada?

Jah. Kolmeosalise korpuse saab eraldada pärast torujuhtme isoleerimist ja rõhu vähendamist, mis võimaldab sisemisi tihendeid ja muid hooldatavaid komponente kontrollida või välja vahetada. Ventiili ei tohi lahti võtta, kui torujuhe on rõhu all.

4. Millised dokumendid on klapiga kaasas?

Kohaldatavate konfiguratsioonide jaoks saab esitada ISO 9001 ja CE dokumentatsiooni. Vastavalt tellimusele ja projekti nõuetele saab tarnida ka materjali dokumentatsiooni, ülevaatuse protokolle, katseprotokolle ja tootejooniseid.

5. Millised rakendused sobivad 3PC pesaga keevitatud otstega roostevabast terasest kuulventiilile?

Ventiili saab kasutada ühilduvate vedelike jaoks naftas ja gaasis, naftakeemias, keemilises töötlemises, veepuhastuses, elektritootmises ja üldises tööstuslikus torustikus. Materjal, iste ja tihenduskomponendid tuleks valida vastavalt tegelikule keskkonnale, rõhule ja temperatuurile.

6. Millist teavet on vaja klapi valimiseks?

Põhiteave hõlmab klapi suurust, rõhumäära, pesa keevisõmbluse mõõtmeid, töökeskkonda, töörõhku, temperatuuri, korpust ja tihendusmaterjale, kogust ja kohaldatavaid standardeid. Asendusprojektide puhul võib kinnituseks esitada ka olemasolevad klapijoonised või mõõtmeteabe.
